Немецкая компания ASTECH предлагает лазерную технологию бесконтактного измерения расстояния, длины, ширины, скорости, уровня наполнения. Фирма производит отдельные компоненты и комплектные системы, включающие в себя современные лазерные сенсоры, модули обработки сигналов и интерфейсные модули для подключения к промышленным системам управления.

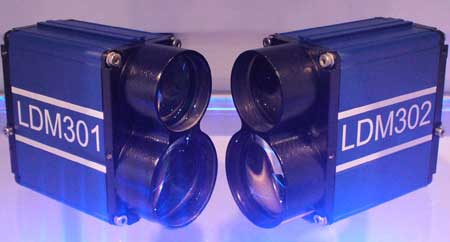

1. Дальномеры LDM301 и LDM302 с дальностью до 3 км
2. Миниатюрные быстродействующие дальномеры LDS30A
3. Дальномер LDM41P с интерфейсом Profibus
4. Дальномер LDM301 в защитном корпусе
5. Дальномер LDM301 на юстировочном кронштейне
6. Дальномер LDM301A
7. Миниатюрный быстродействующий дальномер LDS30A
8. Защитный корпус для дальномеров LDM41
9. Встраиваемый быстродействующий дальномер LDS30M
10. Встраиваемый быстродействующий дальномер LDS30M
11. Дальномер LDM51 LUMOS
12. Дальномер LDM42A, вид спереди
13. Миниатюрный быстродействующий дальномер LDS30A
14. Встраиваемый дальномер RF41
15. Защитный корпус дальномеров LDM301 и LDM302
16. Дальномер LDM51 LUMOS
17. Миниатюрный быстродействующий дальномер LDS30A
18. Встраиваемый дальномер RF51
19. Дальномеры LDM51 LUMOS
20. Миниатюрный быстродействующий дальномер LDS30A
21. Дальномер LDM41 на юстировочном кронштейне
22. Дальномер LDM301 с оптическим прицелом и блоком управления
23. Дальномер LDM51 LUMOS в защитном корпусе
24. Миниатюрные быстродействующие дальномеры LDS30A
25. Встраиваемые быстродействующие дальномеры LDS30M
26. Дальномер LDM41A
27. Дальномер LDM302A для объектов с низкой отражающей способностью

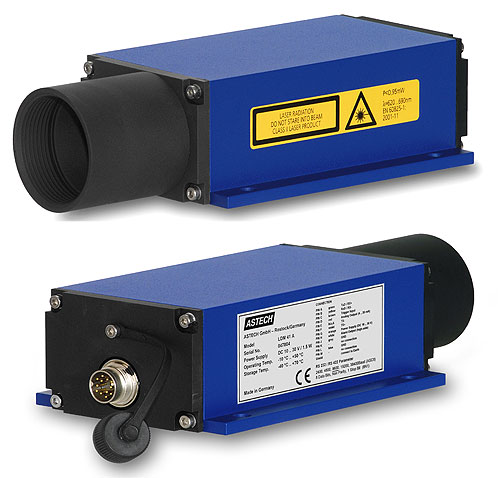

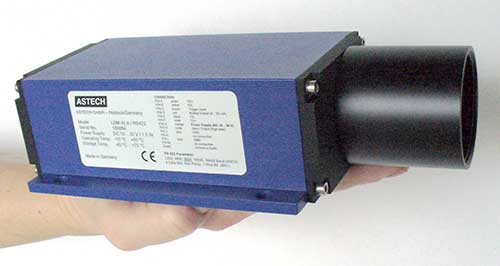

Лазерный дальномер LDM41ALDM42A

Лазерный дальномер
LDM41A
LDM42A

Послать запрос
Made in Germany

RS232 и RS422

Опросный лист

LDM41A и LDM42A измеряют с миллиметровой точностью дистанцию до 100 м, имеют встроенный интерфейс RS232 / RS422. Также имеются цифровой переключающий выход и аналоговый выход 4...20 мА. Расхождение луча лазерного диода составляет 0,6 мрад, что позволяет измерять также мелкие объекты. Датчик работает в гигагерцовом диапазоне, максимальная частота вывода значений измерений составляет 10 / 50 Гц.

Лазерные дальномеры LDM41 и LDM42

Лазерный датчик LDM41A / LDM42A представляет собой опто-электронный бесконтактный измеритель расстояния для промышленного применения. Принцип действия датчика - измерение методом сравнения фаз сигналов с амплитудной модуляцией. LDM 41 A обеспечивает высокую точность измерения вне зависимости от от характера поверхности измеряемого объекта. Датчик излучает тонкий, хорошо видимый лазерный луч красного цвета, что позволяет легко и точно установить датчик в правильном положении. LDM 42 A предназначен специально для работы с объектами, имеющими поверхность белого цвета. Сфера применения датчиков включает в себя:

  • Измерение расстояния (дистанции) и определение точной позиции объекта.
  • Измерение диаметра рулонов, катушек итд.
  • Измерение уровня наполнения жидких и сыпучих материалов.
  • Контроль положения объектов безопасности.
  • Контроль положения подъемных механизмов, лифтов итд.
  • Контроль положения кранов и подъёмно-транспортных механизмов.

Датчик обеспечивает измерение расстояния с миллиметровой точностью на объектах с различной поверхностью, он имеет высокую дальность действия, а на объектах с дополнительным отражателем дальность действия превышает 100 м. Датчик обеспечивает высокую точность измерения даже при отрицательных температурах, имеет широкий диапазон питающего напряжения и малую потребляемую мощность. Безопасный лазерный излучатель 2-го класса гарантирует высокий уровень охраны труда обслуживающего персонала. Реальная эффективность использования лазерных дальномеров зависит от отражающих свойств объекта измерения, от влияния внешнего освещения и от атмосферных условий.

Опционально поставляются исполнения дальномеров LDM41A/h и LDM42A/h со встроенным автоматическим обогревом. Датчик имеет один гибкий кабель как для подачи питания, так и для передачи сигналов, а также двунаправленный интерфейс, сигнальный и аналоговый выходы. Установка параметров датчика и выдачи результатов измерений выполняется через компьютер. Единицы измерения задаются пользователем.

Дистанция (расстояние до объекта)от 0,2 до 30 м, в зависимости от отражающей поверхности до 100 м
Погрешность измерения± 2 мм (+20°C), ± 3 мм (+15...30°C), ± 5 мм (-10...+50°C)
Разрешение0,1 мм, свободно масштабируется
Источник светаЛазер LK2 по DIN EN 60825-1:2001-11 (до1 мВт, красный)
Энергообеспечение10...30 VDC
Потребляемая мощность1,5 Вт
Температурный режим-10...+50°C
Класс защитыIP 65
Размеры корпуса, мм187 х 96 х 50 мм
Повторяемость результатовв диапазоне 0,5 мм
Выходы1 логический программируемый и 1 аналоговый 4...20 мА
Вес прибора0,85 кг
Время измерения0,24...6 с (режим DT), 0,1 с (режим DW, на белой поверхности), 0,02 с (LDM42A)
ИнтерфейсыRS232 / RS422, скорость 2400, 4800, 9600, 19200, 38400
Дивергенция лазера0,6 mrd, то есть при дистанции 10 м диаметр луча 6 мм, а при 100 м диаметр 60 мм
Средняя наработка до отказа (MTTF)100000 часов при 25°C
ОпциональноКабель длиной 2; 5 или 10 м
ОпциональноКабель для программирования PCCAB/LDM4x
ОпциональноБокс для подключения CBOX/LDM4xA
ОпциональноProfibus Gateway
ОпциональноТепловая защита HPF/LDM4xAA
ОпциональноПрограммное обеспечение LDMTOOL
Защитный корпус (наведите курсор)

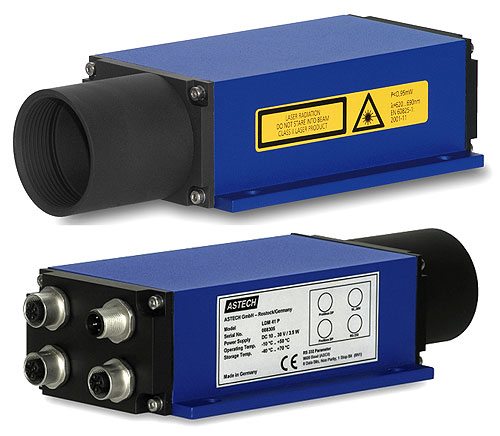

Лазерный дальномер LDM41PLDM42P

Лазерный дальномер
LDM41P
LDM42P

Послать запрос
Made in Germany

лого ProfiBus

Опросный лист

LDM41P и LDM42P измеряют с миллиметровой точностью дистанцию до 100 м, имеют встроенный интерфейс Profibus DP и RS232 / RS422. Также имеются цифровой переключающий выход и аналоговый выход 4...20 мА. Расхождение луча лазерного диода составляет 0,6 мрад, что позволяет измерять также мелкие объекты. Датчик работает в гигагерцовом диапазоне, максимальная частота вывода значений измерений составляет 10 / 50 Гц.

Лазерный датчик LDM41P / LDM42P представляет собой опто-электронный бесконтактный измеритель расстояния для промышленного применения с интерфейсом Profibus DP. Принцип действия датчика - измерение методом сравнения фаз сигналов с амплитудной модуляцией. LDM41P обеспечивает высокую точность измерения вне зависимости от от характера поверхности измеряемого объекта. Датчик излучает тонкий, хорошо видимый лазерный луч красного цвета, что позволяет легко и точно установить датчик в правильном положении. LDM42P предназначен специально для работы с объектами, имеющими поверхность белого цвета. Опционально поставляются исполнения дальномеров LDM41P/h и LDM42P/h со встроенным автоматическим обогревом.

Датчик обеспечивает измерение расстояния с миллиметровой точностью на объектах с различной поверхностью, он имеет высокую дальность действия, а на объектах с дополнительным отражателем дальность действия превышает 100 м. Датчик обеспечивает высокую точность измерения даже при отрицательных температурах, имеет широкий диапазон питающего напряжения и малую потребляемую мощность. Реальная эффективность использования лазерных дальномеров зависит от отражающих свойств объекта измерения, от влияния внешнего освещения и от атмосферных условий. Безопасный лазерный излучатель 2-го класса гарантирует высокий уровень охраны труда обслуживающего персонала. Датчик имеет интерфейс Profibus DP, сигнальный и аналоговый выходы. Установка параметров датчика и выдачи результатов измерений выполняется через компьютер. Единицы измерения задаются пользователем.

Дистанция (расстояние до объекта)от 0,1 до 30 м, в зависимости от отражающей поверхности до 100 м
Погрешность измерения± 2 мм (+20°C), ± 3 мм (+15...30°C), ± 5 мм (-10...+50°C)
Разрешение0,1 мм, свободно масштабируется
Источник светаЛазер LK2 по DIN EN 60825-1:2001-11 (до1 мВт, 650 нм, красный)
Энергообеспечение10...30 VDC
Потребляемая мощность1,5 Вт
Температурный режим-10...+50°C
Класс защитыIP 65
Размеры корпуса, мм187 х 96 х 50 мм
Повторяемость результатовв диапазоне 0,5 мм
Выходы1 логический программируемый и 1 аналоговый 4...20 мА
Вес прибора0,85 кг
Время измерения0,24...6 с (режим DT), 0,1 с (режим DW, на белой поверхности), 0,02 с (LDM42A)
ИнтерфейсыRS232, Profibus DP, ID 0x2079 (8313), 13 Byte IN, 1 Byte OUT
Дивергенция лазера0,6 mrd, то есть при дистанции 10 м диаметр луча 6 мм, а при 100 м диаметр 60 мм
Средняя наработка до отказа (MTTF)100000 часов при 25°C
ОпциональноКабель длиной 2; 5 или 10 м
ОпциональноКабель для программирования PCCAB/LDM4x
ОпциональноБокс для подключения CBOX/LDM4xA
ОпциональноProfibus Gateway
ОпциональноТепловая защита HPF/LDM4xAA
ОпциональноПрограммное обеспечение LDMTOOL

Лазерный дальномер LDM41PNLDM42PN

Лазерный дальномер
LDM41PN
LDM42PN

Послать запрос
Made in Germany

лого ProfiBus

Опросный лист

LDM41PN и LDM42PN измеряют с миллиметровой точностью дистанцию до 100 м, имеют встроенный интерфейс Profinet и RS232 / RS422. Также имеются цифровой переключающий выход и аналоговый выход 4...20 мА. Расхождение луча лазерного диода составляет 0,6 мрад, что позволяет измерять также мелкие объекты. Датчик работает в гигагерцовом диапазоне, максимальная частота вывода значений измерений составляет 10 / 50 Гц.

Лазерный датчик LDM41PN / LDM42PN представляет собой опто-электронный бесконтактный измеритель расстояния для промышленного применения с интерфейсом Profinet. Принцип действия датчика - измерение методом сравнения фаз сигналов с амплитудной модуляцией. LDM41PN обеспечивает высокую точность измерения вне зависимости от от характера поверхности измеряемого объекта. Датчик излучает тонкий, хорошо видимый лазерный луч красного цвета, что позволяет легко и точно установить датчик в правильном положении. LDM42PN предназначен специально для работы с объектами, имеющими поверхность белого цвета. Опционально поставляются исполнения дальномеров LDM41PN/h и LDM42PN/h со встроенным автоматическим обогревом.

Датчик обеспечивает измерение расстояния с миллиметровой точностью на объектах с различной поверхностью, он имеет высокую дальность действия, а на объектах с дополнительным отражателем дальность действия превышает 100 м. Датчик обеспечивает высокую точность измерения даже при отрицательных температурах, имеет широкий диапазон питающего напряжения и малую потребляемую мощность. Реальная эффективность использования лазерных дальномеров зависит от отражающих свойств объекта измерения, от влияния внешнего освещения и от атмосферных условий. Безопасный лазерный излучатель 2-го класса гарантирует высокий уровень охраны труда обслуживающего персонала. Датчик имеет интерфейс Profibus DP, сигнальный и аналоговый выходы. Установка параметров датчика и выдачи результатов измерений выполняется через компьютер. Единицы измерения задаются пользователем.

Дистанция (расстояние до объекта)от 0,1 до 30 м, в зависимости от отражающей поверхности до 100 м
Погрешность измерения± 2 мм (+20°C), ± 3 мм (+15...30°C), ± 5 мм (-10...+50°C)
Разрешение0,1 мм, свободно масштабируется
Источник светаЛазер LK2 по DIN EN 60825-1:2001-11 (до1 мВт, 650 нм, красный)
Энергообеспечение10...30 VDC
Потребляемая мощность1,5 Вт
Температурный режим-10...+50°C
Класс защитыIP 65
Размеры корпуса, мм187 х 96 х 50 мм
Повторяемость результатовв диапазоне 0,5 мм
Выходы1 логический программируемый и 1 аналоговый 4...20 мА
Вес прибора0,85 кг
Время измерения0,24...6 с (режим DT), 0,1 с (режим DW, на белой поверхности), 0,02 с (LDM42A)
ИнтерфейсыRS232 или RS422, Profinet (100 Мб/сек)
Дивергенция лазера0,6 mrd, то есть при дистанции 10 м диаметр луча 6 мм, а при 100 м диаметр 60 мм
Средняя наработка до отказа (MTTF)100000 часов при 25°C
ОпциональноКабель длиной 2; 5 или 10 м
ОпциональноКабель для программирования PCCAB/LDM4x
ОпциональноБокс для подключения CBOX/LDM4xA
ОпциональноТепловая защита HPF/LDM4xAA
ОпциональноПрограммное обеспечение LDMTOOL

Лазерный дальномерLDM41ELDM42E

Лазерный дальномер
LDM41E
LDM42E

Послать запрос
Made in Germany

лого ethernet

Опросный лист

LDM41E и LDM42E измеряют с миллиметровой точностью дистанцию до 100 м, имеют встроенный интерфейс Ethernet и RS232 / RS422. Также имеются цифровой переключающий выход и аналоговый выход 4...20 мА. Расхождение луча лазерного диода составляет 0,6 мрад, что позволяет измерять также мелкие объекты. Датчик работает в гигагерцовом диапазоне, максимальная частота вывода значений измерений составляет 10 / 50 Гц.

Лазерный датчик LDM41E / LDM42E представляет собой опто-электронный бесконтактный измеритель расстояния для промышленного применения с интерфейсом Ethernet. Принцип действия датчика - измерение методом сравнения фаз сигналов с амплитудной модуляцией. LDM41E обеспечивает высокую точность измерения вне зависимости от от характера поверхности измеряемого объекта. Датчик излучает тонкий, хорошо видимый лазерный луч красного цвета, что позволяет легко и точно установить датчик в правильном положении. LDM42E предназначен специально для работы с объектами, имеющими поверхность белого цвета. Опционально поставляются исполнения дальномеров LDM41E/h и LDM42E/h со встроенным автоматическим обогревом.

Датчик обеспечивает измерение расстояния с миллиметровой точностью на объектах с различной поверхностью, он имеет высокую дальность действия, а на объектах с дополнительным отражателем дальность действия превышает 100 м. Датчик обеспечивает высокую точность измерения даже при отрицательных температурах, имеет широкий диапазон питающего напряжения и малую потребляемую мощность. Реальная эффективность использования лазерных дальномеров зависит от отражающих свойств объекта измерения, от влияния внешнего освещения и от атмосферных условий. Безопасный лазерный излучатель 2-го класса гарантирует высокий уровень охраны труда обслуживающего персонала. Датчик имеет интерфейс Ethernet, сигнальный и аналоговый выходы. Установка параметров датчика и выдачи результатов измерений выполняется через компьютер. Единицы измерения задаются пользователем.

Дистанция (расстояние до объекта)от 0,1 до 30 м, в зависимости от отражающей поверхности до 100 м
Погрешность измерения± 2 мм (+20°C), ± 3 мм (+15...30°C), ± 5 мм (-10...+50°C)
Разрешение0,1 мм, свободно масштабируется
Источник светаЛазер LK2 по DIN EN 60825-1:2001-11 (до1 мВт, 650 нм, красный)
Энергообеспечение10...30 VDC
Потребляемая мощность1,5 Вт
Температурный режим-10...+50°C
Класс защитыIP 65
Размеры корпуса, мм187 х 96 х 50 мм
Повторяемость результатовв диапазоне 0,5 мм
Выходы1 логический программируемый и 1 аналоговый 4...20 мА
Вес прибора0,85 кг
Время измерения0,24...6 с (режим DT), 0,1 с (режим DW, на белой поверхности), 0,02 с (LDM42A)
ИнтерфейсыEthernet
Дивергенция лазера0,6 mrd, то есть при дистанции 10 м диаметр луча 6 мм, а при 100 м диаметр 60 мм
Средняя наработка до отказа (MTTF)100000 часов при 25°C
ОпциональноКабель длиной 2; 5 или 10 м
ОпциональноКабель для программирования PCCAB/LDM4x
ОпциональноБокс для подключения CBOX/LDM4xA
ОпциональноТепловая защита HPF/LDM4xAA
ОпциональноПрограммное обеспечение LDMTOOL

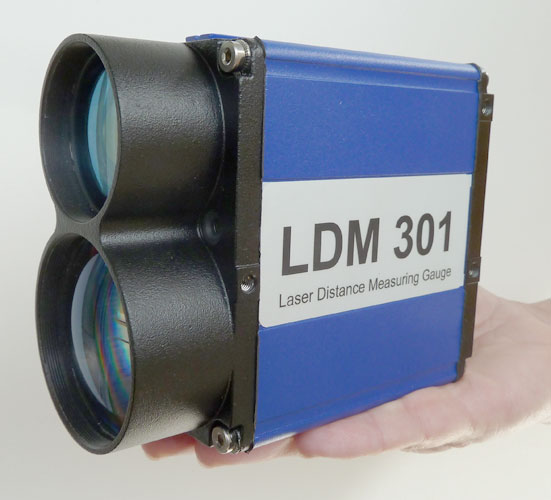

Лазерный дальномерLDM301ALDM301PLDM301S

Лазерный дальномер
LDM301A
LDM301P
LDM301S

Послать запрос
Made in Germany

RS232 и RS422

лого ProfiBus

лого SSI

Опросный лист

LDM301A измеряет с сантиметровой точностью дистанцию до 3000 м, имеет интерфейс RS232/RS422, Profibus или SSI. При измерении расстояния до объектов с рассеянным отражением дальность действия прибора может составлять до 300 м в зависимости от отражающих характеристик поверхности измеряемого объекта. Предельное малое время измерения до 2 кГц позволяет легко измерять расстояние до подвижных объектов.

Лазерные дальномеры LDM301 и LDM301

Лазерный датчик LDM 301 A представляет собой опто-электронный бесконтактный измеритель расстояния для промышленного применения, в том числе в тяжелых условиях. Принцип действия датчика - измерение методом сравнения фаз сигналов с амплитудной модуляцией. LDM 301 A обеспечивает высокую точность измерения вне зависимости от от характера поверхности измеряемого объекта. Датчик излучает тонкий, хорошо видимый лазерный луч красного цвета, что позволяет легко и точно установить датчик в правильном положении. Сфера применения датчиков включает в себя:

  • Измерение расстояния (дистанции) и определение точной позиции объекта.
  • Контроль процессов в сталепрокатной индустрии.
  • Измерение уровня наполнения жидких и сыпучих материалов.
  • Контроль положения объектов в труднодоступных местах.
  • Контроль состояния резервуаров, труб, контейнеров итд.
  • Контроль положения подъемных механизмов, лифтов итд.
  • Контроль положения машин, подвижных механизмов, кораблей, итд.

Датчик обеспечивает измерение расстояния с сантиметровой точностью на подвижных и неподвижных объектах с различной отражающей поверхностью без использования отражателя, он имеет дальность действия до 300 м, а на объектах с дополнительным отражателем дальность действия превышает 3000 м. Датчик имеет широкий диапазон питающего напряжения и малую потребляемую мощность. Безопасный лазерный излучатель 2-го класса гарантирует высокий уровень охраны труда обслуживающего персонала. Реальная эффективность использования лазерных дальномеров зависит от отражающих свойств объекта измерения, от влияния внешнего освещения и от атмосферных условий.

Датчик имеет один гибкий кабель как для подачи питания, так и для передачи сигналов, а также двунаправленный интерфейс, сигнальный и аналоговый выходы. Установка параметров датчика и выдачи результатов измерений выполняется через компьютер. Единицы измерения задаются пользователем. Датчик имеет встроенный нагреватель и поэтому обеспечивает высокую точность измерения даже при отрицательных температурах. Датчик имеет дополнительный пилот-лазер с тонким лучем красного цвета. Датчик позволяет устанавливать дополнительно специальные устройства прицеливания для наведения луча на удаленный объект. При измерении больших расстояний для юстировки лазера можно использовать юстировочное приспособление. Прибор располагает следующими функциями - программируемый вход и выход начала работы, 2 переключающих выхода с произвольно задаваемыми предельными значениями. Индикатор состояния на задней стенке сигнализирует о текущем состоянии прибора. Опционально предлагается лазер с углом расхождения луча 10 мрад и частотой измерения 10 кГц.

Дистанция (расстояние до объекта)от 0,5 до 300 м, в зависимости от отражающей поверхности до 3000 м
Погрешность измерения± 20 мм
Разрешение1 мм
Источник светаЛазер измерительный инфракрасный LK1 (905 нм)
Пилот-лазер LK2 (650 нм, красный)
Энергообеспечение10...30 VDC
Потребляемая мощность5 Вт или 12 Вт с нагревателем
Температурный режим-40...+60°C
Класс защитыIP 67
Размеры корпуса, мм136 х 57 х 104 мм
Повторяемость результатовв диапазоне 0,5 мм
Выходы2 логических программируемых и 1 аналоговый 4...20 мА
Вес прибора0,8 кг
Время измерения0,1 или 0,5 мс
ИнтерфейсыRS232 / RS422
Дивергенция лазера0,6 mrd, то есть при дистанции 10 м диаметр луча 6 мм, а при 100 м диаметр 60 мм
Средняя наработка до отказа (MTTF)100000 часов при 25°C
Измерение при скорости объектаот 0 до 100 м/с
ОпциональноКабель длиной 2; 5; 10 м
ОпциональноРазъем BINDER723
ОпциональноЗащитный корпус (наведите курсор)
ОпциональноProfibus Gateway
ОпциональноПрицел RED DOT
ОпциональноПрограммное обеспечение LDMTOOL
Исполнение LDM301P оснащено интрфейсом Profibus DP а исполнение LDM301S соответственно SSI.

Лазерный дальномерLDM302A

Лазерный дальномер
LDM302A

Послать запрос
Made in Germany

RS232 и RS422

лого ProfiBus

лого SSI

Опросный лист

LDM302A технически представляет собой специальное исполнение универсального дальномера LDM301A, предназначенное для работы с объектами, имеющими слаботражающую поверхность.

Используемый принцип измерения "Time-of-flight" - измерение методом сравнения фаз сигналов с амплитудной модуляцией - обеспечивает низкую восприимчивость к помехам, обусловленным окружающей средой и высокую безопасность персонала, работающего с лазером 1-го класса. Прибор излучает чрезвычайно мощные, но очень короткие по времени импульсы и позволяет измерять с сантиметровой точностью заданную дистанцию. При измерении расстояния с отражением сигнала от поверхности объекта всего 6% дальность действия прибора может составлять до 200 м. Дальномер может опционально оснащаться внутренним подогревом и/или защитным корпусом со степенью защиты IP67, что позволяет его беспроблемно применять на самых сложных промышленных, транспортных, строительных объектах. Датчик позволяет устанавливать дополнительно специальные устройства прицеливания для наведения луча на удаленный объект. При измерении больших расстояний для юстировки лазера можно использовать юстировочное приспособление.

Дистанция (расстояние до объекта)от 0,5 до 200 м, с отражающей способностью до 10%
Погрешность измерения± 20 мм
Разрешение1 мм
Источник светаЛазер измерительный инфракрасный LK1 (905 нм)
Пилот-лазер LK2 (650 нм, красный)
Энергообеспечение10...30 VDC
Потребляемая мощность5 Вт или 12 Вт с нагревателем
Температурный режим-40...+60°C
Класс защитыIP 67
Размеры корпуса, мм136 х 57 х 104 мм
Повторяемость результатовв диапазоне 0,5 мм
Выходы2 логических программируемых и 1 аналоговый 4...20 мА
Вес прибора0,8 кг
Время измерения100 мс
ИнтерфейсыRS232 / RS422
Дивергенция лазера0,6 mrd, то есть при дистанции 10 м диаметр луча 6 мм, а при 100 м диаметр 60 мм
Средняя наработка до отказа (MTTF)100000 часов при 25°C
Измерение при скорости объектаот 0 до 100 м/с
ОпциональноКабель длиной 2; 5; 10 м
ОпциональноРазъем BINDER723
ОпциональноЗащитный корпус (наведите курсор)
ОпциональноProfibus Gateway
ОпциональноПрицел RED DOT
ОпциональноПрограммное обеспечение LDMTOOL

Лазерный дальномер LDS30A

Лазерный дальномер
LDS30A

Послать запрос
Made in Germany

RS232 и RS422


Опросный лист

Миниатюрный датчик LDS30A измеряет с сантиметровой точностью дистанцию до 250 м, имеет интерфейс RS232 / RS422

Лазерный дальномер LDS30

Миниатюрный лазерный датчик LDS30A представляет собой опто-электронный быстродействующий (до 30 кГц) бесконтактный измеритель расстояния для промышленного применения. Принцип действия датчика - измерение методом сравнения фаз сигналов с амплитудной модуляцией. Датчик LDS30A обеспечивает высокую точность измерения вне зависимости от от характера поверхности измеряемого объекта на расстоянии до 250 м и высокую скорость выдачи результатов измерения. Датчик работает на безопасной для зрения длине волны 905 нм. Датчик оптимизирован для удобной и быстрой интеграции в системы автоматизации, он выпускается в ударопрочном корпусе со степенью защиты IP67. Сфера применения датчиков включает в себя:

  • Быстрое измерение расстояния (дистанции) и определение точной позиции объекта.
  • Быстрое распознавание изменения положения объекта.
  • Возможность применения в 2D- и 3D-измерениях.
  • Контроль положения объектов безопасности.
  • Контроль положения подъемных механизмов, лифтов итд.
  • Контроль положения кранов и подъёмно-транспортных механизмов.

Датчик обеспечивает измерение расстояния с сантиметровой точностью на объектах с различной поверхностью, на объектах с хорошей отражающей способностью он имеет высокую дальность действия от 20 см до 250 м, а на объектах со степенью отражения всего 10% дальность действия до 30 м. Датчик обеспечивает высокую точность измерения даже при отрицательных температурах, имеет широкий диапазон питающего напряжения и малую потребляемую мощность. Безопасный лазерный излучатель гарантирует высокий уровень охраны труда обслуживающего персонала. Реальная эффективность использования лазерных дальномеров зависит от отражающих свойств объекта измерения, от влияния внешнего освещения и от атмосферных условий.

Датчик имеет один гибкий кабель как для подачи питания, так и для передачи сигналов, а также двунаправленный интерфейс, сигнальный и аналоговый выходы. Установка параметров датчика и выдачи результатов измерений выполняется через компьютер. Единицы измерения задаются пользователем.

Дистанция (расстояние до объекта)от 0,2 до 250 м, в зависимости от отражающей поверхности
Погрешность измерения± 5 см
Разрешение1 см, свободно масштабируется
Источник светаЛазер LK1 по DIN EN 60825-1
Энергообеспечение10...30 VDC
Потребляемая мощность3 Вт
Температурный режим-20...+50°C
Класс защитыIP 67 (в корпусе)
Размеры корпуса, мм86 х 45 х 45 мм
Повторяемость результатовв диапазоне ± 2 см
Выходы1 аналоговый 4...20 мА, а также RS232 или RS422
Входы2 логических, макс. 0,2 А
Вес прибора125 г
Время измеренияЧастота до 15 или 30 кГц, соответственно до 15.000 или 30.000 измерений в секунду
ИнтерфейсыRS232 / RS422, скорость 9600...921600
Дивергенция лазера3 mrad
ОпциональноКабель длиной 3; 5 или 10 м
ОпциональноКабель для программирования PCCAB/LDM4x
ОпциональноПрограммное обеспечение LDMTOOL

Лазерный дальномер LDM51A Lumos для работы с раскалённым светящимся металлом

Лазерный дальномер
LDM51A Lumos
для работы с раскалённым светящимся металлом

Послать запрос
Made in Germany

RS232-RS422-RS485

лого ProfiBus

лого SSI

Опросный лист

Лазерный дальномер LDM51A Lumos измеряет с миллиметровой точностью дистанцию до объектов с практически любой поверхностью, в том числе и горячей светящейся поверхностью раскалённых металлов и хорошо работает в условиях яркого освещения, в том числе и на открытом воздухе при солнечном свете. Дальномер LDM51 Lumos использует модулированный видимый лазерный луч с минимальной дивиргенцией (расхождением) луча.

Лазерные дальномеры LDM51A Lumos

Современные, недавно разработанные алгоритмы и передовые технологии обработки оптических сигналов обеспечивают высокую точность и быстрое измерение расстояния, которые можно использовать практически во всех областях техники и строительства. Область применения включает также измерение уровня, решение задач позиционирование, точные измерения длины, ширины и толщины.

Дальномер LDM51 Lumos имеет прочный корпус из алюминия и (опционально) встроенный обогрев и может безопасно и надёжно работать даже в экстремально сложных условиях окружающей среды. Сфера применения датчиков включает в себя:

  • Измерение расстояния (дистанции) в системах автоматизации процессов.
  • Решение задач позиционирования в области транспорта и логистики.
  • Измерение расстояний в строительстве, лесном хозяйстве, при обработке.
  • Контроль процессов в сталепрокатной индустрии.
  • Измерение расстояния до горячей поверхности выше 1300°С.
  • Мониторинг позиционирования машин и оборудования.
  • Мониторинг зданий, сооружений и больших технических систем.
  • Мониторинг позиционирования кранов, определение высоты кранов.
  • Измерение уровня наполнения жидких и сыпучих материалов.
  • Контроль положения объектов в труднодоступных местах.
  • Контроль состояния резервуаров, труб, контейнеров итд.
  • Контроль положения подъемных механизмов, лифтов итд.
  • Контроль положения машин, подвижных механизмов, кораблей, итд.

Лазерный датчик LDM51A Lumos представляет собой опто-электронный бесконтактный измеритель расстояния для промышленного применения, в том числе в тяжелых условиях. Принцип действия датчика - измерение методом сравнения фаз сигналов с амплитудной модуляцией. Датчик излучает тонкий, хорошо видимый лазерный луч красного цвета, что позволяет легко и точно установить датчик в правильном положении. Датчик имеет современные интерфейсы, входы управления, сигнальные и аналоговые выходы.

Установка параметров датчика и выдачи результатов измерений выполняется через компьютер. Единицы измерения задаются пользователем. Прибор располагает следующими функциями - программируемый вход и выход начала работы, 2 переключающих выхода с произвольно задаваемыми предельными значениями. Индикатор состояния на задней стенке сигнализирует о текущем состоянии прибора. Датчик обеспечивает измерение расстояния с миллиметровой точностью на подвижных и неподвижных объектах с различной отражающей поверхностью без использования отражателя. Датчик имеет широкий диапазон питающего напряжения и малую потребляемую мощность. Безопасный лазерный излучатель 2-го класса гарантирует высокий уровень охраны труда обслуживающего персонала. Реальная эффективность использования лазерных дальномеров зависит от отражающих свойств объекта измерения, от влияния внешнего освещения и от атмосферных условий.

Дистанция (расстояние до объекта)от 0,1 до 500 м (с отражателем) и до 100 м на любой поверхности
Погрешность измерения± 1 мм
Разрешение0,1 мм
Источник светаЛазер измерительный LK2 (635 нм, красный)
Энергообеспечение10...30 VDC
Потребляемая мощность5 Вт или 15 Вт с нагревателем
Температурный режим-40...+60°C
Класс защитыIP 67
Размеры корпуса, мм120 х 77 х 40 мм
Выходы2 логических программируемых и 1 аналоговый 4...20 мА
Входы1 триггер вход/выход, 3...30 В.
Вес прибора0,7 кг
Время измеренияот 10 мс и более
ИнтерфейсыRS232, RS422, RS485, опционально - SSI, Profibus DP-V0 Slave
Дивергенция лазера0,35 mrd, то есть при дистанции 10 м диаметр луча 3,5 мм, а при 100 м диаметр 35 мм
Средняя наработка до отказа (MTTF)100000 часов при 25°C
Измерение при скорости объектаот 0 до 100 м/с
ОпциональноИнтерфейсы: SSI или Profibus DP-V0 Slave
ОпциональноЗащитный корпус
ОпциональноПрограммное обеспечение LDMTOOL
На передней панели дальномера размещены 2 светодиода, отбражающих текущее состояние (статус), матричный чёрно-белый OLED дисплей (на фото он выделен коричневым цветом) и также 4 кнопки для локального управления или параметрирования.

Лазерный дальномер LDS30Mоткрытый модуль

Лазерный дальномер
LDS30M
открытый модуль

Послать запрос
Made in Germany

RS232 и RS422


Опросный лист

Миниатюрный датчик LDS30M измеряет с сантиметровой точностью дистанцию до 250 м, имеет интерфейс RS232 / RS422. Дальномер LDS30M представляет собой аналог дальномера LDS30А и поставляется в открытом модульном исполнении, предназначенном для конструкторов и разработчиков.

Лазерный дальномер LDS30

Миниатюрный лазерный датчик LDS30M представляет собой опто-электронный быстродействующий (до 30 кГц) бесконтактный измеритель расстояния для промышленного применения. Принцип действия датчика - измерение методом сравнения фаз сигналов с амплитудной модуляцией. Датчик LDS30M обеспечивает высокую точность измерения вне зависимости от от характера поверхности измеряемого объекта на расстоянии до 250 м и высокую скорость выдачи результатов измерения. Датчик работает на безопасной для зрения длине волны 905 нм.

Датчик обеспечивает измерение расстояния с сантиметровой точностью на объектах с различной поверхностью, на объектах с хорошей отражающей способностью он имеет высокую дальность действия от 20 см до 250 м, а на объектах со степенью отражения всего 10% дальность действия до 30 м. Датчик обеспечивает высокую точность измерения даже при отрицательных температурах, имеет широкий диапазон питающего напряжения и малую потребляемую мощность. Безопасный лазерный излучатель гарантирует высокий уровень охраны труда обслуживающего персонала. Реальная эффективность использования лазерных дальномеров зависит от отражающих свойств объекта измерения, от влияния внешнего освещения и от атмосферных условий. Датчик имеет один гибкий кабель как для подачи питания, так и для передачи сигналов, а также двунаправленный интерфейс, сигнальный и аналоговый выходы. Установка параметров датчика и выдачи результатов измерений выполняется через компьютер. Единицы измерения задаются пользователем.

Дистанция (расстояние до объекта)от 0,2 до 250 м, в зависимости от отражающей поверхности
Погрешность измерения± 5 см
Разрешение1 см, свободно масштабируется
Источник светаЛазер LK1 по DIN EN 60825-1
Энергообеспечение10...30 VDC
Потребляемая мощность3 Вт
Температурный режим-20...+50°C
Класс защитыIP 00 (модуль без корпуса)
Повторяемость результатовв диапазоне ± 2 см
Выходы1 аналоговый 4...20 мА, а также RS232 или RS422 (указывать при заказе)
Входы2 логических, макс. 0,2 А
Время измеренияЧастота до 15 или 30 кГц, соответственно до 15.000 или 30.000 измерений в секунду
ИнтерфейсыRS232 / RS422, скорость 9600...921600
Дивергенция лазера3 mrad
ОпциональноКабель длиной 3; 5 или 10 м
ОпциональноПрограммное обеспечение LDMTOOL

Лазерный дальномер RF51Aоткрытый модуль

Лазерный дальномер
RF51A
открытый модуль

Послать запрос
Made in Germany

RS232-RS422-RS485

лого ProfiBus

лого SSI

Опросный лист

Лазерный дальномер RF51 измеряет с миллиметровой точностью дистанцию до объектов с практически любой поверхностью, в том числе и горячей светящейся поверхностью раскалённых металлов и хорошо работает в условиях яркого освещения, в том числе и на открытом воздухе при солнечном свете. Дальномер RF51 представляет собой аналог дальномера LDM51A Lumos и поставляется в открытом модульном исполнении, предназначенном для конструкторов и разработчиков.

Лазерный датчик RF51 представляет собой опто-электронный бесконтактный измеритель расстояния для промышленного применения, в том числе в тяжелых условиях. Принцип действия датчика - измерение методом сравнения фаз сигналов с амплитудной модуляцией. Датчик излучает тонкий, хорошо видимый лазерный луч красного цвета, что позволяет легко и точно установить датчик в правильном положении. Датчик имеет современные интерфейсы, входы управления, сигнальные и аналоговые выходы.

Установка параметров датчика и выдачи результатов измерений выполняется через компьютер. Единицы измерения задаются пользователем. Прибор располагает следующими функциями - программируемый вход и выход начала работы, 2 переключающих выхода с произвольно задаваемыми предельными значениями. Индикатор состояния на задней стенке сигнализирует о текущем состоянии прибора. Датчик обеспечивает измерение расстояния с миллиметровой точностью на подвижных и неподвижных объектах с различной отражающей поверхностью без использования отражателя. Датчик имеет широкий диапазон питающего напряжения и малую потребляемую мощность. Безопасный лазерный излучатель 2-го класса гарантирует высокий уровень охраны труда обслуживающего персонала. Реальная эффективность использования лазерных дальномеров зависит от отражающих свойств объекта измерения, от влияния внешнего освещения и от атмосферных условий.

Дистанция (расстояние до объекта)от 0,1 до 500 м (с отражателем) и до 100 м на любой поверхности
Погрешность измерения± 1 мм
Разрешение0,1 мм
Источник светаЛазер измерительный LK2 (635 нм, красный)
Энергообеспечение10...30 VDC
Температурный режим-40...+60°C
Класс защитыIP 00
Выходы2 логических программируемых и 1 аналоговый 4...20 мА
Входы1 триггер вход/выход, 3...30 В.
Время измеренияот 10 мс и более
ИнтерфейсыRS232, RS422, RS485, опционально - SSI, Profibus DP-V0 Slave
Дивергенция лазера0,35 mrd, то есть при дистанции 10 м диаметр луча 3,5 мм, а при 100 м диаметр 35 мм
Средняя наработка до отказа (MTTF)100000 часов при 25°C
Измерение при скорости объектаот 0 до 100 м/с
ОпциональноИнтерфейс Profibus (исполнение RF51P)
ОпциональноПрограммное обеспечение LDMTOOL

Лазерный дальномер RF41открытый модуль

Лазерный дальномер
RF41
открытый модуль

Послать запрос
Made in Germany

RS232 и RS422


Опросный лист

Лазерный датчик RF41 измеряет с миллиметровой точностью дистанцию до 100 м, имеют встроенный интерфейс RS232 / RS422. Также имеются цифровой переключающий выход и аналоговый выход 4...20 мА. Расхождение луча лазерного диода составляет 0,6 мрад, что позволяет измерять также мелкие объекты. Датчик работает в гигагерцовом диапазоне, максимальная частота вывода значений измерений составляет 10 / 50 Гц. Дальномер RF41 представляет собой аналог дальномера LDM41A и поставляется в открытом модульном исполнении, предназначенном для конструкторов и разработчиков.

Лазерный датчик RF41 представляет собой опто-электронный бесконтактный измеритель расстояния для промышленного применения. Принцип действия датчика - измерение методом сравнения фаз сигналов с амплитудной модуляцией. RF41 обеспечивает высокую точность измерения вне зависимости от от характера поверхности измеряемого объекта. Датчик излучает тонкий, хорошо видимый лазерный луч красного цвета, что позволяет легко и точно установить датчик в правильном положении.

Датчик обеспечивает измерение расстояния с миллиметровой точностью на объектах с различной поверхностью, он имеет высокую дальность действия, а на объектах с дополнительным отражателем дальность действия превышает 100 м. Датчик обеспечивает высокую точность измерения даже при отрицательных температурах, имеет широкий диапазон питающего напряжения и малую потребляемую мощность. Безопасный лазерный излучатель 2-го класса гарантирует высокий уровень охраны труда обслуживающего персонала. Реальная эффективность использования лазерных дальномеров зависит от отражающих свойств объекта измерения, от влияния внешнего освещения и от атмосферных условий.

Дистанция (расстояние до объекта)от 0,2 до 30 м, в зависимости от отражающей поверхности до 100 м
Погрешность измерения± 2 мм (+20°C), ± 3 мм (+15...30°C), ± 5 мм (-10...+50°C)
Разрешение0,1 мм, свободно масштабируется
Источник светаЛазер LK2 по DIN EN 60825-1:2001-11 (до1 мВт, красный)
Энергообеспечение10...30 VDC
Потребляемая мощность1,5 Вт
Температурный режим-10...+50°C
Класс защитыIP 00
Повторяемость результатовв диапазоне 0,5 мм
Выходы1 логический программируемый и 1 аналоговый 4...20 мА
Время измерения0,24...6 с (режим DT), 0,1 с (режим DW, на белой поверхности), 0,02 с (LDM42A)
ИнтерфейсыRS232 / RS422, скорость 2400, 4800, 9600, 19200, 38400
Дивергенция лазера0,6 mrd, то есть при дистанции 10 м диаметр луча 6 мм, а при 100 м диаметр 60 мм
Средняя наработка до отказа (MTTF)100000 часов при 25°C
ОпциональноКабель длиной 2; 5 или 10 м
ОпциональноКабель для программирования PCCAB/LDM4x
ОпциональноПрограммное обеспечение LDMTOOL
