Made in Germany Made in Italy

Example of Full Part Number:
CD3200/150A/480V/480V/12:24V/SSR/ZC/NF/HB
REVO RCL400-42APWY2021
Опросный лист

Однофазные тиристорные регуляторы разработаны для регулирования мощности индуктивной или смешанной нагрузки, например, трансформатора. Регуляторы оснащены дисплеем и интерфейсом RS485, располагают аналоговыми входами управления, а также электронным ограничителем максимального тока.

Предлагаемые цены всегда ниже заводских:


REVO CL 30

Типоразмер SR9
121 х 72 х 185 мм
Вес 1,2 кг
Цена 355 евро


REVO CL 35

Типоразмер SR9
121 х 72 х 185 мм
Вес 1,2 кг
Цена 355 евро


REVO CL 40

Типоразмер SR9
121 х 72 х 185 мм
Вес 1,2 кг
Цена 365 евро


REVO CL 60

Типоразмер SR15
273 х 93 х 170 мм
Вес 3,6 кг
Цена 481 евро


REVO CL 90

Типоразмер SR15
273 х 93 х 170 мм
Вес 3,6 кг
Цена 574 евро


REVO CL 120

Типоразмер SR15
273 х 93 х 170 мм
Вес 3,6 кг
Цена 731 евро


REVO CL 150

Типоразмер SR15
273 х 93 х 170 мм
Вес 3,6 кг
Цена 832 евро


REVO CL 180

Типоразмер SR15
273 х 93 х 170 мм
Вес 3,6 кг
Цена 934 евро


REVO CL 210

Типоразмер SR15
273 х 93 х 170 мм
Вес 3,6 кг
Цена 1.096 евро


REVO CL 280

Типоразмер S9
350 х 116 х 220 мм
Вес 5,1 кг
Цена 1.187 евро


REVO CL 400

Типоразмер S12
520 х 137 х 270 мм
Вес 15 кг
Цена 1.676 евро


REVO CL 500

Типоразмер S12
520 х 137 х 270 мм
Вес 15 кг
Цена 1.867 евро


REVO CL 600

Типоразмер S12
520 х 137 х 270 мм
Вес 15 кг
Цена 2.251 евро


REVO CL 700

Типоразмер S12
520 х 137 х 270 мм
Вес 15 кг
Цена 2.444 евро


CD3200 15

Типоразмер S0C
520 х 262 х 270 мм
Вес 0,7 кг
Цена 261 евро


CD3200 25

Типоразмер S0C
95 х 120 х 120 мм
Вес 0,7 кг
Цена 284 евро


CD3200 35

Типоразмер S3C
95 х 120 х 120 мм
Вес 1,0 кг
Цена 308 евро


CD3200 45

Типоразмер S3C
148 х 120 х 123 мм
Вес 1,0 кг
Цена 332 евро


CD3200 60

Типоразмер S7C
148 х 120 х 159 мм
Вес 2,0 кг
Цена 427 евро


CD3200 90

Типоразмер S7C
148 х 138 х 159 мм
Вес 2,0 кг
Цена 486 евро


CD3200 110

Типоразмер S8C
148 х 138 х 159 мм
Вес 2,0 кг
Цена 616 евро


CD3200 125

Типоразмер S9
116 х 316 х 187 мм
Вес 5,0 кг
Цена 794 евро


CD3200 150

Типоразмер S9
116 х 316 х 187 мм
Вес 5,0 кг
Цена 901 евро


CD3200 200

Типоразмер S9
116 х 350 х 220 мм
Вес 5,0 кг
Цена 1.067 евро


CD3200 300

Типоразмер S12
262 х 520 х 270 мм
Вес 15,0 кг
Цена 1.659 евро


CD3200 400

Типоразмер S12
262 х 520 х 270 мм
Вес 15,0 кг
Цена 2.015 евро


CD3200 500

Типоразмер S12
262 х 520 х 270 мм
Вес 15,0 кг
Цена 2.252 евро


CD3200 600

Типоразмер S12
262 х 520 х 270 мм
Вес 15,0 кг
Цена 2.726 евро


CD3200 700

Типоразмер S12
262 х 520 х 270 мм
Вес 15,0 кг
Цена 2.963 евро

CD3200, REVO

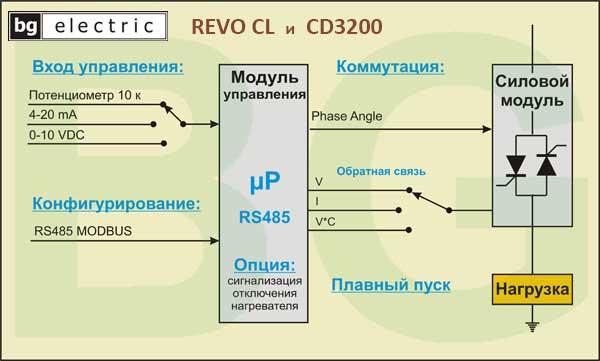

Основные свойства и характеристики:

  • 1-фазное исполнение для однофазной нагрузки с током 30...700 А.
  • Конструкция адаптирована для трансформаторной нагрузки.
  • Максимальное напряжение на нагрузке 240 / 480 / 600 / 690 В.
  • Конфигурируемый управляющий аналоговый вход: 4...20 мА или 0...10В.
  • Тип коммутации силовых тиристоров - фазовое управление, возможно и с плавным стартом (см. ниже таблицу режимов).
  • Коммуникация через последовательный интерфейс RS485.
  • Параметрирование и конфигурирование регуляторов посредством Software, загружаемого бесплатно с сайта.
  • Обратная связь по напряжению, скорости нарастания, по току или мощности: V, I, V², I², VxI.
  • Ограничитель тока для компенсации переходных процессов, конфигурируемый по входу.
  • Плавный пуск может быть использован в сочетании с Phase Angle.
  • Функция Heater Break Alarm (сигнал останова нагревателя) выполняет диагностику и определяет, где локализован дефект, в регуляторе или нагрузке.
  • Тиристоры включены встречно-параллельно.

Модели регуляторов с различными токами нагрузки имеют различные технологии охлаждения силовых тиристоров. При небольших токах до 50-60А применяется пассивная конвекция воздуха через алюминиевый радиатор, а модели с большими токами имеют принудительное охлаждение радиатора с одним, двумя или четырьмя встроенными вентиляторами, в зависимости от тока нагрузки.

Регуляторы выпускаются в модельном ряду, состоящем из 27 базовых исполнений, для каждого из которых предусмотрено большое число опций, дополнительных и сервисных функций. Все это многообразие зашифровано в полном заказном номере регулятора.

Тюнинг! При заказе регулятора Relay CL можно заказать индивидуальные настройки и указать номинальный ток нагрузки и фактическое напряжение сети, например (265А-380В). Тогда по этим данным будут выполнены заводские настройки и пользователь получит регулятор мощности, полностью адаптированный к задаче.

Напряжение на линии, В480 / 600 / 690
Напряжение на нагрузке, В24...480 / 24...600 / 24...690
Ток нагрузки, А (модельный ряд)35, 40, 60, 90, 120, 150, 180, 210, 280, 400, 500, 600, 700
Управляющий вход4...20 mA или 0...10 VDC или потенциометр
ИнтерфейсRS485 Modbus, Profibus DP (опционально)
Управление тиристорамиPhase Angle, Soft Start + Phase Angle (см. таблицу режимов и опций)
СертификацияCE, UL
МонтажDIN рейка (до 110 А), настенный (от 125 А)
Опция (на заказ)извещатель перегрева
Температура окружающей среды0÷40°C (до 110A), 0÷45°C (125÷700A)
Особенностиконфигурирование через компьютер
Рекомендуемые принадлежности и документация:
  1. Инструкция по вводу в эксплуатацию и конфигурированию регуляторов предоставляется в печатном виде при заказе
  2. Регуляторы Relay CL, REVO CL (от 35A до 40A), технические данные (англ.)
  3. Регуляторы Relay CL, REVO CL (от 60A до 210A), технические данные (англ.)
  4. Регуляторы Relay CL, REVO CL (от 280A до 700A), технические данные (англ.)
  5. Иллюстрированная таблица выбора нужной модели тиристорного регулятора (рус.)
  6. Иллюстрированная таблица режимов и опций тиристорных регуляторов (рус.)
