Rail Line

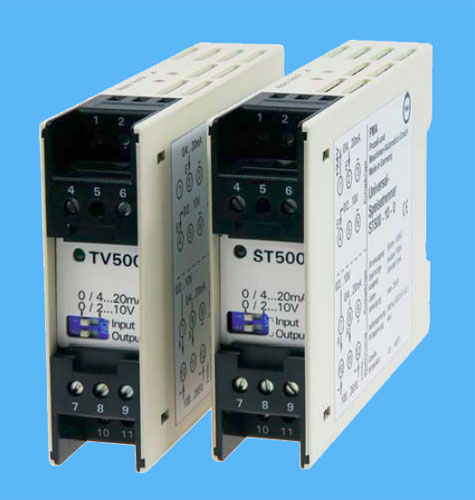

Разделительный усилитель TV 500 Разделительный блок питания ST 500

Разделительный усилитель
TV 500

Разделительный блок питания
ST 500

Made in Germany

Универсальность исполнения позволяет выделить два исполнения:

1. Разделительный усилитель TV 500 предназначен для разделения потенциалов по входам и выходам и для конвертирования (преобразования) сигналов.

2. Разделительный источник питания ST 500 предназначен для разделения потенциалов по входам, выходам и питанию. Он позволяет дополнительно производить прямое подключение двухпроводных (4...20 мА) и техпроводных датчиков.

Приборы имеют ширину 22,5 мм и предназначены для монтажа на DIN-рейке. Статус рабочего режима отображают светодиоды на передней панели. Выбор режима по входам и выходам (ток или напряжение) осуществляется переключателями на передней панели.

Вспомогательное напряжение, В100 ... 265 V AC или 10,8 ... 30 V AC/DC
Частота перменного тока, Гц47 ... 63
Входной сигнал по току, мА0 ... 20 mA или 4 ... 20 mA, перегрузка до 100 мА
Входной сигнал по напряжению, В0 ... 10 V DC или 2 ... 10 V DC, перегрузка до 100 В
Потребляемая мощность, Вт3,5 VA
Выходной сигнал по току, мА0 ... 20 mA или 4 ... 20 mA
Выходной сигнал по напряжению, В0 ... 10 V DC или 2 ... 10 V DC
Соответствие стандартамEN55022, EN60555-2, IEC61000-4-4/5/11/13
Энергопитание датчиков24 V DC (только ST 500)
Температурный диапазон, °С-10...60 °C
Степень защиты IEC 60529IP30 / IP20
Материал корпусаMakrolon 8020 UL 94 V-1
Электрическое подключениеКлеммы
Время выравнивания20 мс (18 Hz) или 100 мкс (1 kHz)
Точность, %0,2
Температурн. коэффициент, %/°К0,01
Повторяемая точность, %0,1
Влияние напряжения питания, %0,1
Реакция на обрывТок менее 2,5 мА
Реакция на короткое замыканиеТок более 23 мА
Размеры, мм75 x 110 x 22,5
Вес200 г

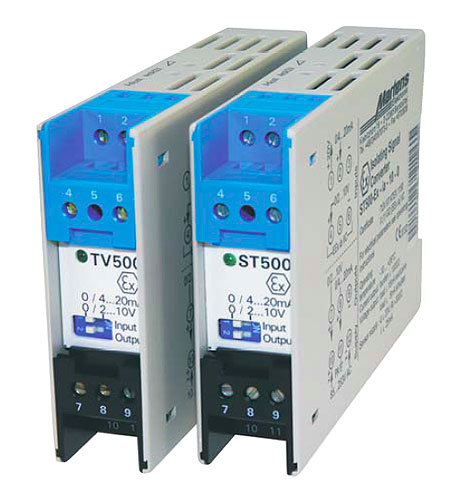

Разделительный усилитель TV 500-Ex Разделительный блок питания ST 500-Ex

Разделительный усилитель
TV 500-Ex

Разделительный блок питания
ST 500-Ex

Made in Germany
Ex сертификат

Универсальность исполнения позволяет выделить два взрывобезопасных исполнения:

1. Разделительный усилитель TV 500-Ex предназначен для разделения потенциалов по входам и выходам и для конвертирования (преобразования) сигналов и применяется во взрывобезопасном исполнении.

2. Разделительный источник питания ST 500-Ex предназначен для разделения потенциалов по входам, выходам и питанию. Он позволяет дополнительно производить прямое подключение двухпроводных (4...20 мА) и техпроводных датчиков.

Приборы имеют ширину 22,5 мм и предназначены для монтажа на DIN-рейке. Статус рабочего режима отображают светодиоды на передней панели. Выбор режима по входам и выходам (ток или напряжение) осуществляется переключателями на передней панели.

Вспомогательное напряжение, В85 ... 253 V AC или 10 ... 30 V AC/DC
Частота перменного тока, Гц47 ... 63
Входной сигнал по току, мА0 ... 20 mA или 4 ... 20 mA, перегрузка до 100 мА
Входной сигнал по напряжению, В0 ... 10 V DC или 2 ... 10 V DC, перегрузка до 100 В
Потребляемая мощность, Вт3,5 VA
Выходной сигнал по току, мА0 ... 20 mA или 4 ... 20 mA
Выходной сигнал по напряжению, В0 ... 10 V DC или 2 ... 10 V DC
Соответствие стандартамEN50014, EN50020, EN50081-1, EN50082-2
Энергопитание датчиков20 V DC (только ST 500-Ex)
Температурный диапазон, °С-10...55 °C
Степень защиты IEC 60529IP30 / IP20
Материал корпусаMakrolon 8020 UL 94 V-1
Взрывобезопасное применениеВходы по ATEX II (1) GD [EEx ia] IIC
Допуск ATEXTUV 97 ATEX 1150
Электрическое подключениеКлеммы
Время выравнивания20 мс (18 Hz) или 100 мкс (1 kHz)
Точность, %0,3
Температурн. коэффициент, %/°К0,01
Повторяемая точность, %0,1
Влияние напряжения питания, %0,1
Реакция на обрывТок менее 2,5 мА
Реакция на короткое замыканиеТок более 23 мА
Размеры, мм75 x 110 x 22,5
Вес200 г
