ПЛК Insevis альтернатива Siemens
Немецкая компания INSEVIS предлагает решения по автоматизации производства на основе ПЛК собственного производства в программной среде, полностью совместимой с Simatic S7-300® производства Siemens. Предлагаются ПЛК со встроенной сенсорной панелью и компактные ПЛК для DIN-рейки, программируемые с помощью STEP7® (Siemens). ПЛК производства INSEVIS могут программироваться как собственным ПО VisuStage, так и посредством Siemens SIMATIC®-Manager.
Также предлагаются сенсорные панели различных размеров без контроллеров, их можно интегрировать в существующие системы и организовать коммуникации между ними. Все ПЛК производства INSEVIS располагают множеством дополнительных функций, обеспечивающих простоту, удобство пользования и комплектность решений. Модульное построение систем автоматизации на базе ПЛК INSEVIS гарантирует высокое немецкое качество в сочетании с бюджетной ценой аппаратуры.
Контроллеры и периферийные устройства INSEVIS являются бюджетной альтернативой SIEMENS и программируются в среде Simatic STEP7®, однако они не являются взаимозаменяемой копией аналогичного оборудования SIEMENS.
Приглашаем к сотрудничеству инжиниринговые компании и системных интеграторов, имеющих возможности, желание и ресурсы реализовывать проекты на основе ПЛК производства INSEVIS.
Полный каталог INSEVIS (англ.)
Технические данные центральных процессоров, применяемых в ПЛК INSEVIS:
| Параметры процессора: |
CPU-V |
CPU-P |
CPU-T |
 |
| Аналогичное CPU от Siemens |
Siemens CPU 315-2 PN/DP (номер 6ES7 315-2EH14-0AB0) |
| Языки программирования |
Siemens STEP7®, AWL, KOP, FUP, SCL, Graph |
| Среда программирования |
Software INSEVIS, Siemens SIMATIC® Manager, TIA-Portal® |
| Операционная система |
INSEVIS, совместимая с S7-300® от Siemens |
| COM |
RS232 (ASCII) и RS485 (ASCII, Modbus-RTU) |
| Ethernet |
Ethernet 10/100 MBit с CP343 (RFC1006, TCP, UDP, Modbus-TCP) |
| CAN |
CAN Master/Slave, 10 kBaud ... 1 MBaud |
| Программные блоки: OB, FC, FB, DB |
по 1.024 байт |
по 1.024 байт |
по 2.048 байт |
| Локальные данные |
16х2 кБ = 32 кБ |
16х2 кБ = 32 кБ |
16х2 кБ = 32 кБ |
| Адресное пространство ввода и вывода |
2.048 байт |
2.048 байт |
4.096 байт |
| Область отображения процесса |
2.048 байт |
2.048 байт |
4.096 байт |
| Область данных (флаги) |
2.048 байт |
2.048 байт |
4.096 байт |
| Количество тактовых бит (флагов) |
8 бит |
8 бит |
8 бит |
| Количество таймеров и счетчиков |
256 |
256 |
512 |
| Глубина вложения блоков |
до 16 уровней |
до 16 уровней |
до 16 уровней |
| Аппаратные часы реального времени |
есть, с защитой |
есть, с защитой |
есть, с защитой |
| Счетчик моточасов |
32 бит, шаг 1 час |
32 бит, шаг 1 час |
32 бит, шаг 1 час |
| Profibus (опционально) |
Profibus DP V0, M/S |
Profibus DP V0, M/S |
- |
| Profinet (опционально) |
- |
- |
Profinet IO Controller |
| Внешняя память |
Micro SD, 1...8 МБ |
Micro SD, 1...8 МБ |
Micro SD, 1...8 МБ |
| Рабочая память |
512 кБ |
640 кБ |
1 МБ |
| Загружаемая память |
2 МБ Flash |
2 МБ Flash |
8 МБ Flash |
| Память для визуализации |
4 МБ Flash |
24 МБ Flash |
48 МБ Flash |

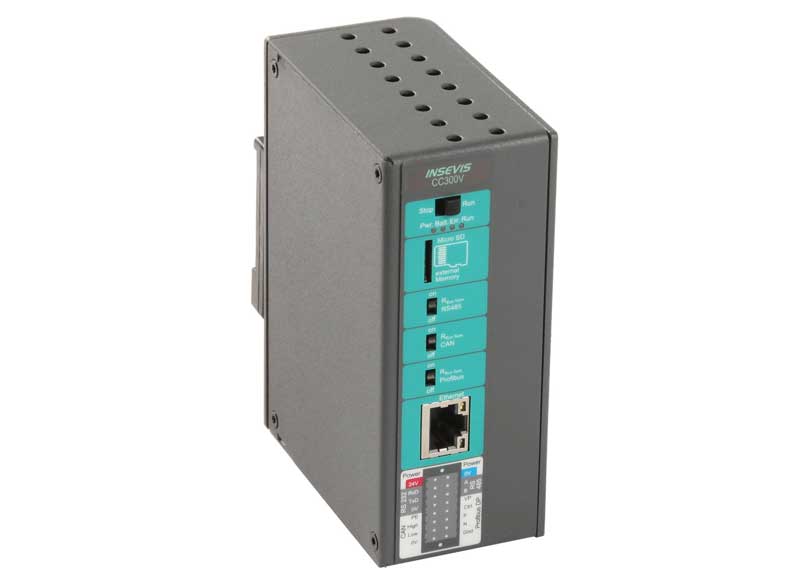

Компактные ПЛК CC300V программно совместимые с Siemens Simatic® S7-300, представляют собой центральный элемент автоматизированной системы управления без дисплея, а также как станция параметрирования периферийных устройств. |
| Интерфейсы стандартные | CANopen, Modbus RTU и TCP, Ethernet RFC1006, TCP и UDP, RS232, RS485 |
| Интерфейсы опциональные | Profibus DP Master или Slave |
| Карточка SD или Micro-SD | до 8 ГБ |
| Размеры | 47 x 116 x 84 мм |
| Вес | 0,4 кг |
| Степень защиты | IP41 |
| Подключение | Штеккер |
| Напряжение питания | 24 V DC (11...30 V DC) |
| Программное обеспечение | VisuStage, как среда проектирования |
| Языковая среда проектирования | Английский, немецкий, русский |
| Языки программирования | STEP 7® - AWL, KOP, FUP, S7-SCL, S7-Graph (SIEMENS) |
| Система программирования | SIMATIC® Manager (SIEMENS) |
| Аналогичное CPU от Siemens: | CPU 315-2 PN/DP (6ES7 315-2EH14-0AB0) |
| Совместимость с Siemens | S7-300® (SIEMENS) |
| Рабочая память | 512 кБ |
| Флэш память для визуализации | 4 МБ |
| Часы реального времени | Да |
| Внешняя периферия | Вся периферия INSEVIS, все CANopen Slaves, все Profibus DP-V0 Slaves |
| Рабочая температура | -20°C ... +60°C |
| Близкий по параметрам ПЛК от Siemens | 6ES7 315-2EH14-0AB0 (без модулей расширения) |
|
Заказные номера выпускаемых исполнений:
| Модель ПЛК |
Стандартное исп. |
Profibus DP Master |
Profibus DP Slave |
| CC300V |
CC300V-0-03 |
CC300V-DPM-03 |
CC300V-DPS-03 |
|
Рекомендуемые принадлежности и документация:
- E-CON16-00, разъём 2х8 контактов, с рычагом
- E-CONS16-00, разъём 2х8 контактов, с фланцем под винты
- E-AD-DP12-00, Profibus-адаптер для сетей 12 MBaud
- E-MSDх-00, карточка Micro SD на 1 / 2 / 4 / 8 ГБ
|
|

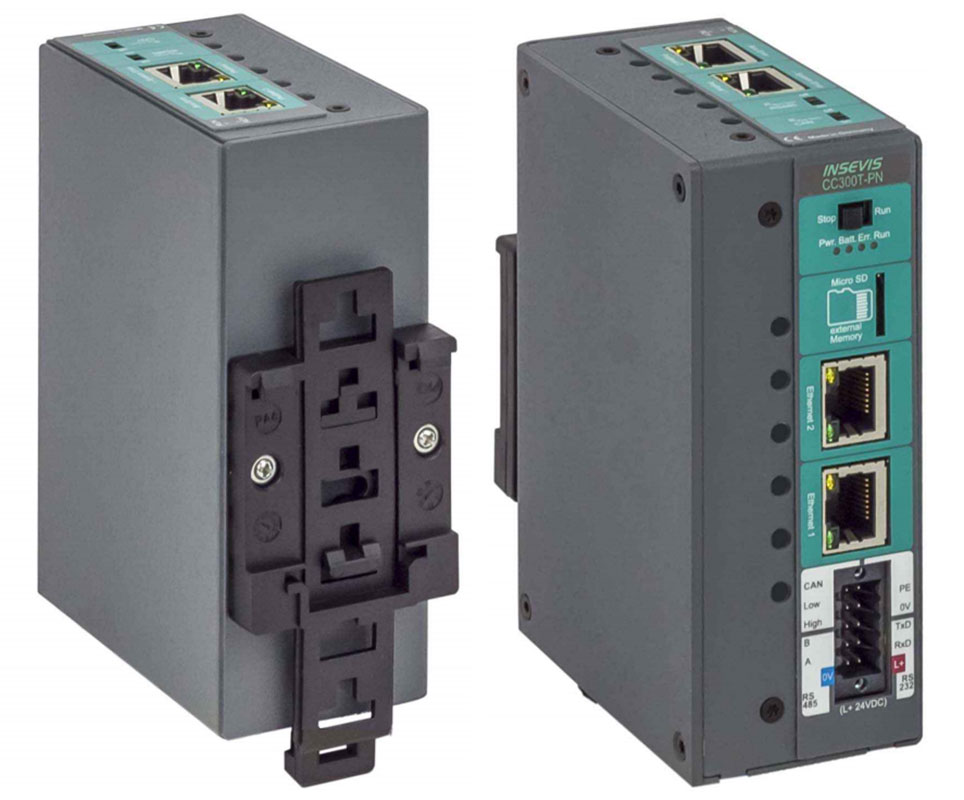

Компактные ПЛК 2-го поколения CC300T программно совместимые с Siemens Simatic® S7-300, представляют собой центральный элемент автоматизированной системы управления без дисплея, а также как станция параметрирования периферийных устройств. |
| Интерфейсы стандартные | CANopen, Modbus RTU и TCP, Ethernet RFC1006, TCP и UDP, RS232, RS485 |
| Интерфейсы опциональные | Profinet IO Controller |
| Карточка SD или Micro-SD | до 8 ГБ |
| Размеры | 47 x 116 x 84 мм |
| Вес | 0,5 кг |
| Степень защиты | IP41 |
| Подключение | Штеккер |
| Напряжение питания | 24 V DC (11...30 V DC) |
| Программное обеспечение | VisuStage, как среда проектирования |
| Языковая среда проектирования | Английский, немецкий, русский |
| Языки программирования | STEP 7® - AWL, KOP, FUP, S7-SCL, S7-Graph (SIEMENS) |
| Система программирования | SIMATIC® Manager (SIEMENS) |
| Аналогичное CPU от Siemens: | CPU 315-2 PN/DP (6ES7 315-2EH14-0AB0) |
| Совместимость с Siemens | S7-300® (SIEMENS) |
| Рабочая память | 1 МБ |
| Флэш память для визуализации | 8 МБ |
| Часы реального времени | Да |
| Внешняя периферия | Вся периферия INSEVIS, все CANopen Slaves, все Profinet |
| Рабочая температура | -20°C ... +60°C |
| Близкий по параметрам ПЛК от Siemens | 6ES7 315-2EH14-0AB0 (без модулей расширения) |
|
Заказные номера выпускаемых исполнений:
| Модель ПЛК |
Стандартное исп. |
Profinet |
| CC300T |
CC300T-0-02 |
CC300T-PNC-02 |
|
Рекомендуемые принадлежности и документация:
- E-CON10-00, разъём 2х5 контактов, с рычагом
- E-CONS10-00, разъём 2х5 контактов, с фланцем под винты
- E-MSDх-00, карточка Micro SD на 1 / 2 / 4 / 8 ГБ
|
|

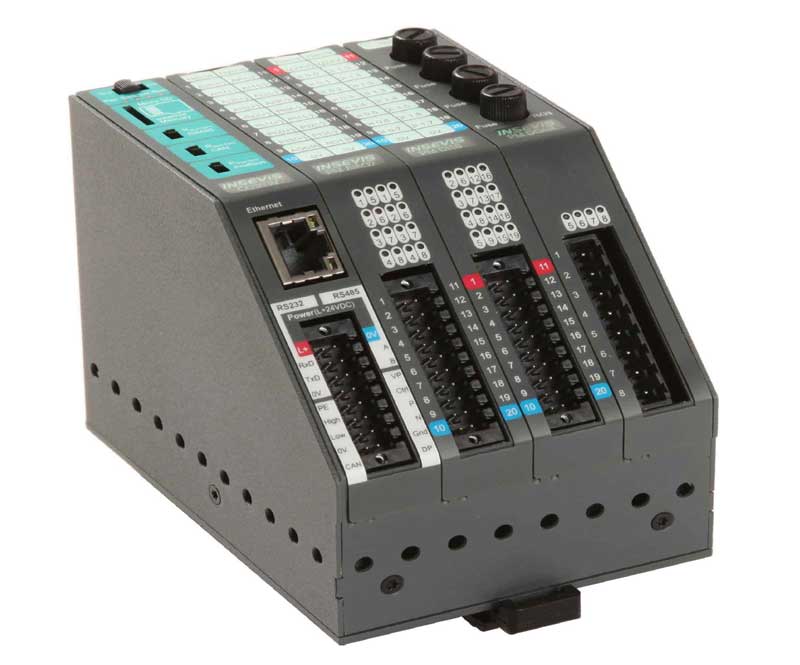

Компактные ПЛК CC303V программно совместимые с Siemens Simatic® S7-300, представляют собой центральный элемент автоматизированной системы управления без дисплея, а также как станция параметрирования периферийных устройств. |
| Интерфейсы стандартные | CANopen, Modbus RTU и TCP, Ethernet RFC1006, TCP и UDP, RS232, RS485 |
| Интерфейсы опциональные | Profibus DP Master или Slave |
| Количество слотов расширения | 3 |
| Карточка SD или Micro-SD | до 8 ГБ |
| Размеры | 47 x 116 x 84 мм |
| Вес | 0,4 кг |
| Степень защиты | IP41 |
| Подключение | Штеккер |
| Напряжение питания | 24 V DC (11...30 V DC) |
| Программное обеспечение | VisuStage, как среда проектирования |
| Языковая среда проектирования | Английский, немецкий, русский |
| Языки программирования | STEP 7® - AWL, KOP, FUP, S7-SCL, S7-Graph (SIEMENS) |
| Система программирования | SIMATIC® Manager (SIEMENS) |
| Аналогичное CPU от Siemens: | CPU 315-2 PN/DP (6ES7 315-2EH14-0AB0) |
| Совместимость с Siemens | S7-300® (SIEMENS) |
| Рабочая память | 512 кБ |
| Флэш память для визуализации | 4 МБ |
| Часы реального времени | Да |
| Внешняя периферия | Вся периферия INSEVIS, все CANopen Slaves, все Profibus DP-V0 Slaves |
| Рабочая температура | -20°C ... +60°C |
| Особенности | 3 свободных слота для периферийных модулей INSEVIS |
| Близкий по параметрам ПЛК от Siemens | 6ES7 315-2EH14-0AB0 с 3 модулями расширения |
|
Заказные номера выпускаемых исполнений:
| Модель ПЛК |
Стандартное исп. |
Profibus DP Master |
Profibus DP Slave |
| CC303V |
CC303V-0-03 |
CC303V-DPM-03 |
CC303V-DPS-03 |
|
Рекомендуемые принадлежности и документация:
- E-CON16-00, разъём 2х8 контактов, с рычагом
- E-CONS16-00, разъём 2х8 контактов, с фланцем под винты
- E-AD-DP12-00, Profibus-адаптер для сетей 12 MBaud
- E-MSDх-00, карточка Micro SD на 1 / 2 / 4 / 8 ГБ
|
|

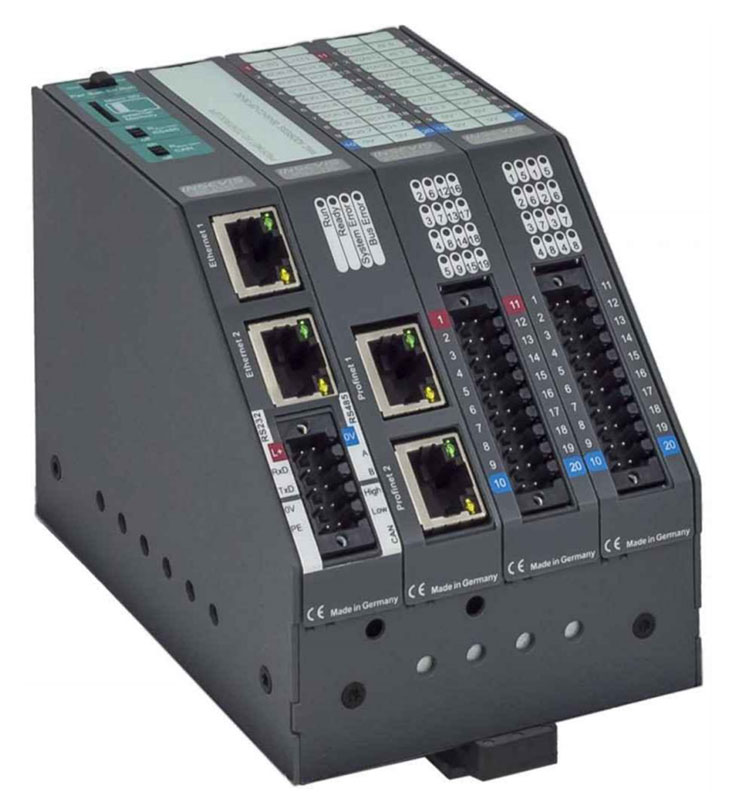

Компактные ПЛК 2-го поколения CC303T программно совместимые с Siemens Simatic® S7-300, представляют собой центральный элемент автоматизированной системы управления без дисплея, а также как станция параметрирования периферийных устройств. |
| Интерфейсы стандартные | CANopen, Modbus RTU и TCP, Ethernet RFC1006, TCP и UDP, RS232, RS485 |
| Интерфейсы опциональные | Profinet IO Controller |
| Количество слотов расширения | 3 (стандарт) или 2 (Profinet) |
| Карточка SD или Micro-SD | до 8 ГБ |
| Размеры | 82 x 116 x 92 мм |
| Вес | 0,5 кг |
| Степень защиты | IP41 |
| Подключение | Штеккер |
| Напряжение питания | 24 V DC (11...30 V DC) |
| Программное обеспечение | VisuStage, как среда проектирования |
| Языковая среда проектирования | Английский, немецкий, русский |
| Языки программирования | STEP 7® - AWL, KOP, FUP, S7-SCL, S7-Graph (SIEMENS) |
| Система программирования | SIMATIC® Manager (SIEMENS) |
| Аналогичное CPU от Siemens: | CPU 315-2 PN/DP (6ES7 315-2EH14-0AB0) |
| Совместимость с Siemens | S7-300® (SIEMENS) |
| Рабочая память | 1 МБ |
| Флэш память для визуализации | 8 МБ |
| Часы реального времени | Да |
| Внешняя периферия | Вся периферия INSEVIS, все CANopen Slaves, все Profinet |
| Рабочая температура | -20°C ... +60°C |
| Близкий по параметрам ПЛК от Siemens | 6ES7 315-2EH14-0AB0 (без модулей расширения) |
|
Заказные номера выпускаемых исполнений:
| Модель ПЛК |
Стандартное исп. |
Profinet |
| CC303T |
CC303T-0-02 |
CC303T-PNC-02 |
|
Рекомендуемые принадлежности и документация:
- E-CON10-00, разъём 2х5 контактов, с рычагом
- E-CONS10-00, разъём 2х5 контактов, с фланцем под винты
- E-MSDх-00, карточка Micro SD на 1 / 2 / 4 / 8 ГБ
|
|

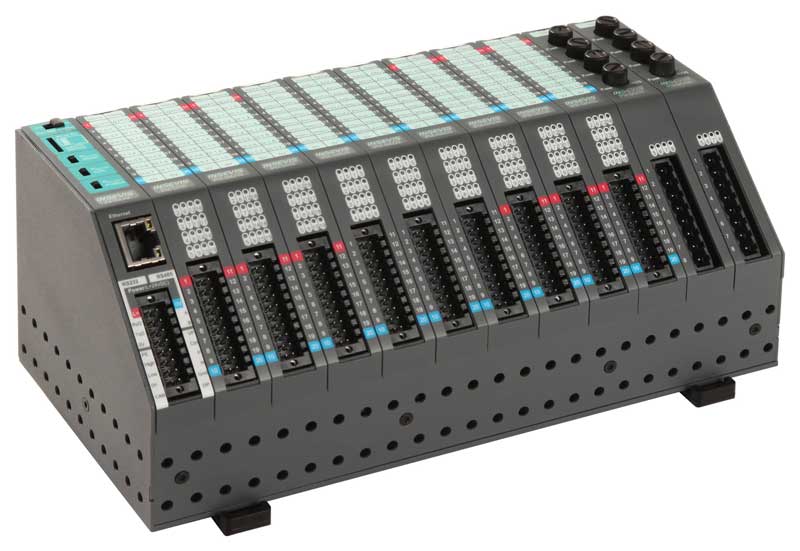

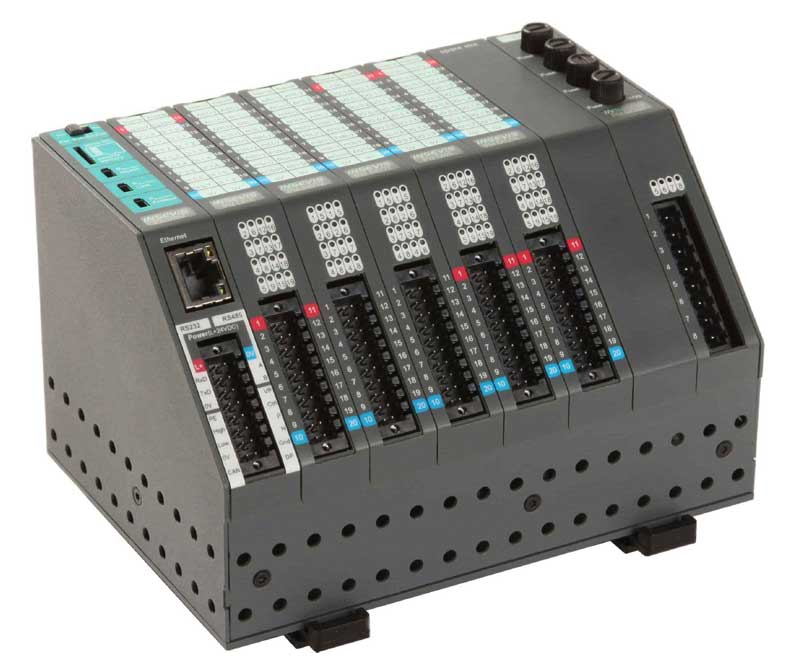

Компактные ПЛК CC307V программно совместимые с Siemens Simatic® S7-300, представляют собой центральный элемент автоматизированной системы управления без дисплея, а также как станция параметрирования периферийных устройств. |
| Интерфейсы стандартные | CANopen, Modbus RTU и TCP, Ethernet RFC1006, TCP и UDP, RS232, RS485 |
| Интерфейсы опциональные | Profibus DP Master или Slave |
| Количество слотов расширения | 7 |
| Карточка SD или Micro-SD | до 8 ГБ |
| Размеры | 47 x 116 x 84 мм |
| Вес | 0,4 кг |
| Степень защиты | IP41 |
| Подключение | Штеккер |
| Напряжение питания | 24 V DC (11...30 V DC) |
| Программное обеспечение | VisuStage, как среда проектирования |
| Языковая среда проектирования | Английский, немецкий, русский |
| Языки программирования | STEP 7® - AWL, KOP, FUP, S7-SCL, S7-Graph (SIEMENS) |
| Система программирования | SIMATIC® Manager (SIEMENS) |
| Аналогичное CPU от Siemens: | CPU 315-2 PN/DP (6ES7 315-2EH14-0AB0) |
| Совместимость с Siemens | S7-300® (SIEMENS) |
| Рабочая память | 512 кБ |
| Флэш память для визуализации | 4 МБ |
| Часы реального времени | Да |
| Внешняя периферия | Вся периферия INSEVIS, все CANopen Slaves, все Profibus DP-V0 Slaves |
| Рабочая температура | -20°C ... +60°C |
| Особенности | 7 свободных слота для периферийных модулей INSEVIS |
| Близкий по параметрам ПЛК от Siemens | 6ES7 315-2EH14-0AB0 с 7 модулями расширения |
|
Заказные номера выпускаемых исполнений:
| Модель ПЛК |
Стандартное исп. |
Profibus DP Master |
Profibus DP Slave |
| CC307V |
CC307V-0-03 |
CC307V-DPM-03 |
CC307V-DPS-03 |
|
Рекомендуемые принадлежности и документация:
- E-CON16-00, разъём 2х8 контактов, с рычагом
- E-CONS16-00, разъём 2х8 контактов, с фланцем под винты
- E-AD-DP12-00, Profibus-адаптер для сетей 12 MBaud
- E-MSDх-00, карточка Micro SD на 1 / 2 / 4 / 8 ГБ
|
|

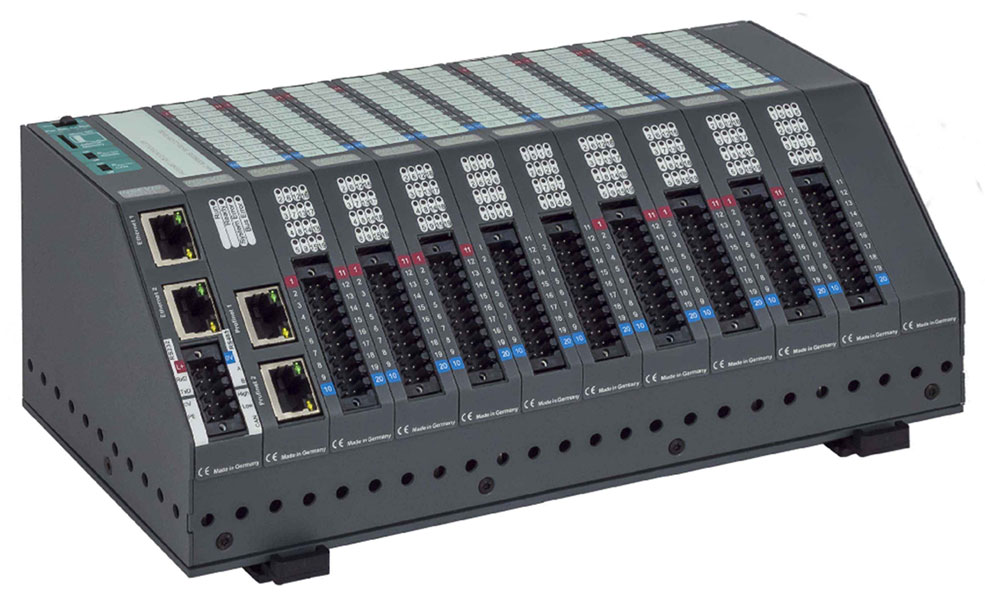

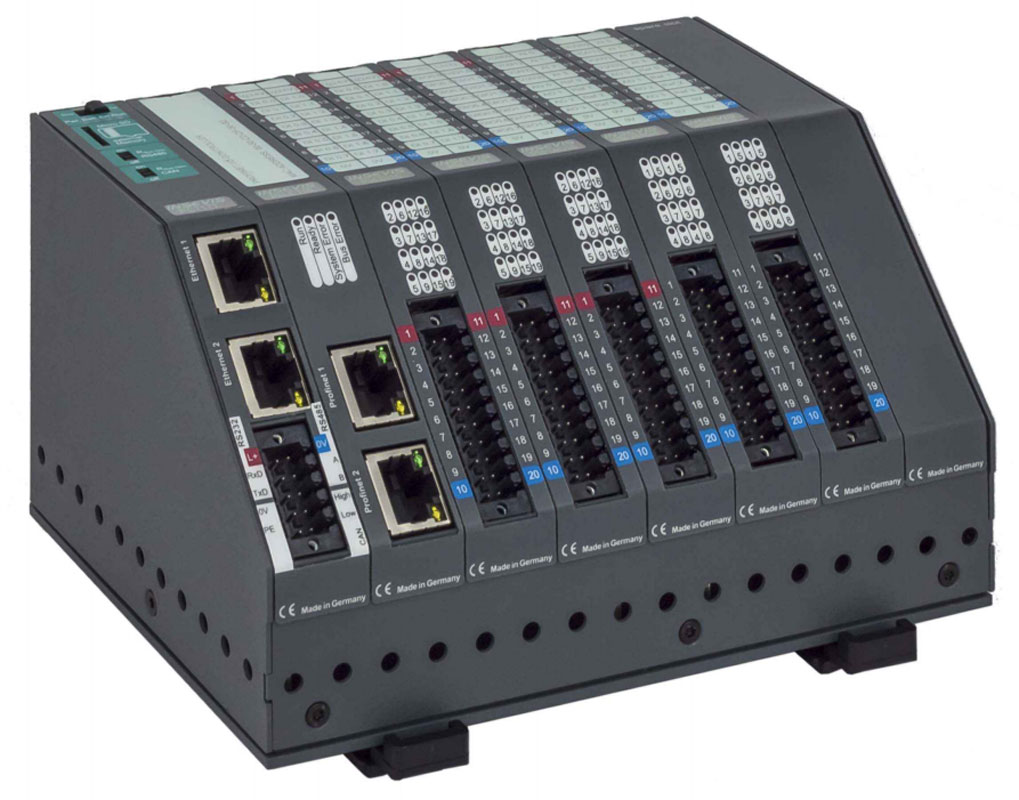

Компактные ПЛК 2-го поколения CC307T программно совместимые с Siemens Simatic® S7-300, представляют собой центральный элемент автоматизированной системы управления без дисплея, а также как станция параметрирования периферийных устройств. |
| Интерфейсы стандартные | CANopen, Modbus RTU и TCP, Ethernet RFC1006, TCP и UDP, RS232, RS485 |
| Интерфейсы опциональные | Profinet IO Controller |
| Количество слотов расширения | 7 (стандарт) или 6 (Profinet) |
| Карточка SD или Micro-SD | до 8 ГБ |
| Размеры | 161 x 116 x 98 мм |
| Вес | 0,6 кг |
| Степень защиты | IP41 |
| Подключение | Штеккер |
| Напряжение питания | 24 V DC (11...30 V DC) |
| Программное обеспечение | VisuStage, как среда проектирования |
| Языковая среда проектирования | Английский, немецкий, русский |
| Языки программирования | STEP 7® - AWL, KOP, FUP, S7-SCL, S7-Graph (SIEMENS) |
| Система программирования | SIMATIC® Manager (SIEMENS) |
| Аналогичное CPU от Siemens: | CPU 315-2 PN/DP (6ES7 315-2EH14-0AB0) |
| Совместимость с Siemens | S7-300® (SIEMENS) |
| Рабочая память | 1 МБ |
| Флэш память для визуализации | 8 МБ |
| Часы реального времени | Да |
| Внешняя периферия | Вся периферия INSEVIS, все CANopen Slaves, все Profinet |
| Рабочая температура | -20°C ... +60°C |
| Близкий по параметрам ПЛК от Siemens | 6ES7 315-2EH14-0AB0 (без модулей расширения) |
|
Заказные номера выпускаемых исполнений:
| Модель ПЛК |
Стандартное исп. |
Profinet |
| CC307T |
CC307T-0-02 |
CC307T-PNC-02 |
|
Рекомендуемые принадлежности и документация:
- E-CON10-00, разъём 2х5 контактов, с рычагом
- E-CONS10-00, разъём 2х5 контактов, с фланцем под винты
- E-MSDх-00, карточка Micro SD на 1 / 2 / 4 / 8 ГБ
|
|
Компактные ПЛК CC311V программно совместимые с Siemens Simatic® S7-300, представляют собой центральный элемент автоматизированной системы управления без дисплея, а также как станция параметрирования периферийных устройств. |
| Интерфейсы стандартные | CANopen, Modbus RTU и TCP, Ethernet RFC1006, TCP и UDP, RS232, RS485 |
| Интерфейсы опциональные | Profibus DP Master или Slave |
| Количество слотов расширения | 11 |
| Карточка SD или Micro-SD | до 8 ГБ |
| Размеры | 47 x 116 x 84 мм |
| Вес | 0,4 кг |
| Степень защиты | IP41 |
| Подключение | Штеккер |
| Напряжение питания | 24 V DC (11...30 V DC) |
| Программное обеспечение | VisuStage, как среда проектирования |
| Языковая среда проектирования | Английский, немецкий, русский |
| Языки программирования | STEP 7® - AWL, KOP, FUP, S7-SCL, S7-Graph (SIEMENS) |
| Система программирования | SIMATIC® Manager (SIEMENS) |
| Аналогичное CPU от Siemens: | CPU 315-2 PN/DP (6ES7 315-2EH14-0AB0) |
| Совместимость с Siemens | S7-300® (SIEMENS) |
| Рабочая память | 512 кБ |
| Флэш память для визуализации | 4 МБ |
| Часы реального времени | Да |
| Внешняя периферия | Вся периферия INSEVIS, все CANopen Slaves, все Profibus DP-V0 Slaves |
| Рабочая температура | -20°C ... +60°C |
| Особенности | 11 свободных слотов для периферийных модулей INSEVIS |
| Близкий по параметрам ПЛК от Siemens | 6ES7 315-2EH14-0AB0 с 11 модулями расширения |
|
Заказные номера выпускаемых исполнений:
| Модель ПЛК |
Стандартное исп. |
Profibus DP Master |
Profibus DP Slave |
| CC311V |
CC311V-0-03 |
CC311V-DPM-03 |
CC311V-DPS-03 |
|
Рекомендуемые принадлежности и документация:
- E-CON16-00, разъём 2х8 контактов, с рычагом
- E-CONS16-00, разъём 2х8 контактов, с фланцем под винты
- E-AD-DP12-00, Profibus-адаптер для сетей 12 MBaud
- E-MSDх-00, карточка Micro SD на 1 / 2 / 4 / 8 ГБ
|
|
Компактные ПЛК 2-го поколения CC311T программно совместимые с Siemens Simatic® S7-300, представляют собой центральный элемент автоматизированной системы управления без дисплея, а также как станция параметрирования периферийных устройств. |
| Интерфейсы стандартные | CANopen, Modbus RTU и TCP, Ethernet RFC1006, TCP и UDP, RS232, RS485 |
| Интерфейсы опциональные | Profinet IO Controller |
| Количество слотов расширения | 11 (стандарт) или 10 (Profinet) |
| Карточка SD или Micro-SD | до 8 ГБ |
| Размеры | 240 x 116 x 98 мм |
| Вес | 0,8 кг |
| Степень защиты | IP41 |
| Подключение | Штеккер |
| Напряжение питания | 24 V DC (11...30 V DC) |
| Программное обеспечение | VisuStage, как среда проектирования |
| Языковая среда проектирования | Английский, немецкий, русский |
| Языки программирования | STEP 7® - AWL, KOP, FUP, S7-SCL, S7-Graph (SIEMENS) |
| Система программирования | SIMATIC® Manager (SIEMENS) |
| Аналогичное CPU от Siemens: | CPU 315-2 PN/DP (6ES7 315-2EH14-0AB0) |
| Совместимость с Siemens | S7-300® (SIEMENS) |
| Рабочая память | 1 МБ |
| Флэш память для визуализации | 8 МБ |
| Часы реального времени | Да |
| Внешняя периферия | Вся периферия INSEVIS, все CANopen Slaves, все Profinet |
| Рабочая температура | -20°C ... +60°C |
| Близкий по параметрам ПЛК от Siemens | 6ES7 315-2EH14-0AB0 (без модулей расширения) |
|
Заказные номера выпускаемых исполнений:
| Модель ПЛК |
Стандартное исп. |
Profinet |
| CC311T |
CC311T-0-02 |
CC311T-PNC-02 |
|
Рекомендуемые принадлежности и документация:
- E-CON10-00, разъём 2х5 контактов, с рычагом
- E-CONS10-00, разъём 2х5 контактов, с фланцем под винты
- E-MSDх-00, карточка Micro SD на 1 / 2 / 4 / 8 ГБ
|
|
в Skype
