DUOmetric

Немецкая компания DUOmetric AG предлагает световые решётки для контроля различных участков и зон, где должно распознаваться движение и пребывание как человека, так и предмета. Световые решётки широко используются в системах контроля доступа и защитных ограждениях, робототехнике, подъемно-транспортном оборудовании, конвейерной технике и т.п. Невидимое поле из инфракрасных лучей отслеживает характер взаимодействия человека с машиной. При прерывании светового луча немедленно подается соответствующий сигнал. Световые завесы и решётки являются эффективной и экономичной альтернативой обычным механическим заграждениям.

DUOmetric Подробная техническая инструкция на русском языке по выбору конструкции, комплектации, вводу в эксплуатацию и применению световых штор.

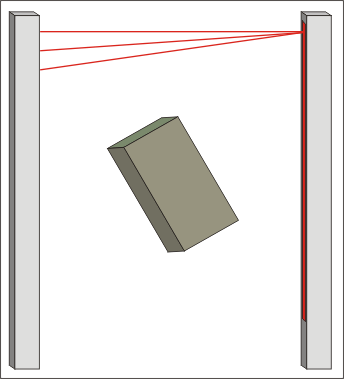

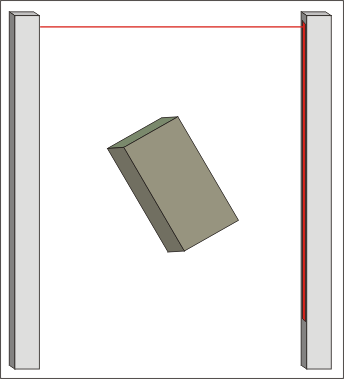

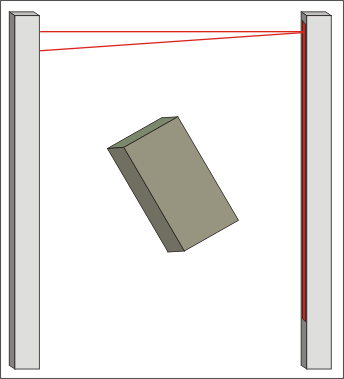

Только прямые лучи Прямые + диагональные лучи Пятикратные лучи
Число лучей = n Число лучей = 2n-1 Число лучей = 5n-6
Макс. число лучей = 128 Макс. число лучей = 64 Макс. число лучей = 26
DUOmetric DUOmetric DUOmetric

Многолучевые световые барьеры, шторы и решетки, представляют собой в каждом случае пару сенсорных консолей, состоящих соответственно из излучателей и приёмников инфракрасного излучения. Излучатель генерирует, а приемник воспринимает оптические параллельные лучи в одной плоскости с определённым шагом. Если в эту зону попадает некий предмет, прерывая некоторые лучи, система определяет количество прерванных лучей и таким образом высчитывает линейный размер (габарит) этого предмета. Многолучевые световые шторы и решетки можно использовать в качестве многолучевого датчика для решения самых разных производственных задач.

Основные общие технические характеристики:

  • Интервал (растр) между лучами выбирается от 5 до 112 мм.
  • Максимальная количество в одной консоли достигает 600 лучей.
  • Высота контролируемой зоны составляет от 35 мм до 5.784 мм, то есть почти до 6 м.
  • Ширина контролируемой зоны достигает макс. 9,3 м.
  • Рабочая температура -20...+40°C, влажность до 90%.
  • Инфракрасные излучающие диоды с длиной волны 800...1000 нм.
  • Встроенные светодиоды для юстировки и диагностики передатчика и приемника.
  • Различные возможности электрического подключения, кабели, разъёмы.
  • В ассортименте 4 различных электронных блока управления, включая один встроенный.
  • В ассортименте 9 различных вариантов крепления консолей.
  • В ассортименте 4 различных алюминиевых профиля для разных моделей.
  • В ассортименте всё многообразие цветов окраски консолей.
  • Угловое отклонение консолей +/- 10°.
  • Возможность сегментирования консолей, то есть создания ступенчатых световых штор.
  • Широкий ассортимент готовых решений и монтажных устройств для лифтового хозяйства.
  • Высокая помехозащищённость системы.
  • При выборе места установки надо избегать прямых солнечных лучей на приёмную консоль.

Серия световых штор экономкласса EconoLine представляет собой небольшую выборку из полного ассортимента разных часто-используемых световых штор с переключаемым релейным выходом. Вся серия EconoLine предлагается по сниженной цене. Световые шторы серии EconoLine изготавливаются в больших объёмах и всегда имеются на складе. Всегда возможно индивидуальное дополнение различными опциями из стандартного ассортимента. Все световые шторы серии EconoLine соответствуют стандарту по дизайну и по функциональности, носят марку „Made in Germany“, что гарантирует качество изделия.


Растр, мм Тип профиля Число лучей Высота контроля Длина профиля Заказной номер EconoLine PDF CAD Видео
5 T 8 35 120 LA8/5-120T-ECL DUOmetric DUOmetric DUOmetric
24 115 200 LA24/5-200T-ECL DUOmetric DUOmetric
40 195 280 LA40/5-280T-ECL DUOmetric DUOmetric
112 555 640 LA112/5-640T-ECL DUOmetric DUOmetric
12,5 I 8 88 260 LA8/12,5-260I-ECL DUOmetric DUOmetric
16 188 360 LA16/12,5-260I-ECL DUOmetric DUOmetric
32 388 560 LA32/12,5-560I-ECL DUOmetric
64 788 960 LA64/12,5-960I-ECL DUOmetric
96 1188 1360 LA96/12,5-1360I-ECL DUOmetric
25 16 375 560 LA16/25-560I-ECL DUOmetric DUOmetric
32 775 960 LA32/25-960I-ECL DUOmetric DUOmetric
48 1175 1360 LA48/25-1360I-ECL DUOmetric DUOmetric
72 1775 1960 LA72/25-1960I-ECL DUOmetric DUOmetric
50 24 1150 1360 LA24/50-1360I-ECL DUOmetric DUOmetric
32 1550 1760 LA32/50-1760I-ECL DUOmetric DUOmetric
40 1950 2160 LA40/50-2160I-ECL DUOmetric DUOmetric
