ASTECH

Немецкая компания ASTECH предлагает лазерную технологию бесконтактного измерения расстояния, длины, ширины, скорости, уровня наполнения. Фирма производит отдельные компоненты и комплектные системы, включающие в себя современные лазерные сенсоры, модули обработки сигналов и интерфейсные модули для подключения к промышленным системам управления.

1. Дальномеры LDM301 и LDM302 с дальностью до 3 км
2. Миниатюрные быстродействующие дальномеры LDS30A
3. Дальномер LDM41P с интерфейсом Profibus
4. Дальномер LDM301 в защитном корпусе
5. Дальномер LDM301 на юстировочном кронштейне
6. Дальномер LDM301A
7. Миниатюрный быстродействующий дальномер LDS30A
8. Защитный корпус для дальномеров LDM41
9. Встраиваемый быстродействующий дальномер LDS30M
10. Встраиваемый быстродействующий дальномер LDS30M
11. Дальномер LDM51 LUMOS
12. Дальномер LDM42A, вид спереди
13. Миниатюрный быстродействующий дальномер LDS30A
14. Встраиваемый дальномер RF41
15. Защитный корпус дальномеров LDM301 и LDM302
16. Дальномер LDM51 LUMOS
17. Миниатюрный быстродействующий дальномер LDS30A
18. Встраиваемый дальномер RF51
19. Дальномеры LDM51 LUMOS
20. Миниатюрный быстродействующий дальномер LDS30A
21. Дальномер LDM41 на юстировочном кронштейне
22. Дальномер LDM301 с оптическим прицелом и блоком управления
23. Дальномер LDM51 LUMOS в защитном корпусе
24. Миниатюрные быстродействующие дальномеры LDS30A
25. Встраиваемые быстродействующие дальномеры LDS30M
26. Дальномер LDM41A
27. Дальномер LDM302A для объектов с низкой отражающей способностью

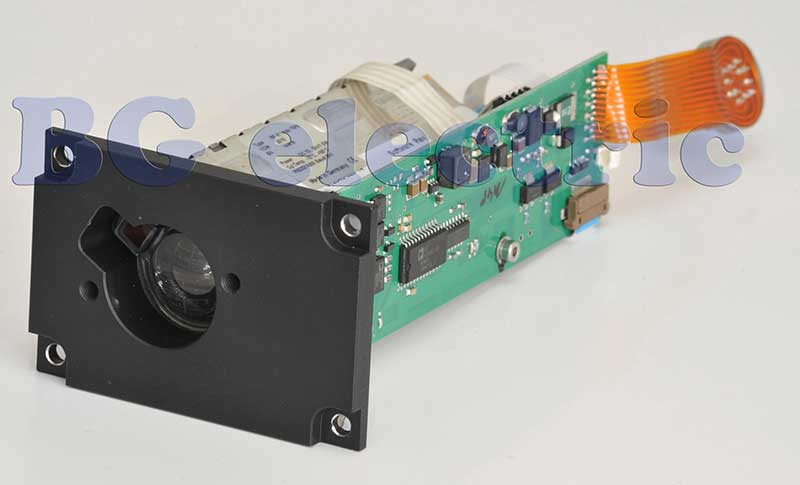

Лазерный дальномер RF42открытый модуль

Лазерный дальномер
RF42
открытый модуль

Made in Germany

RS232 / RS422

Лазерный датчик RF42 измеряет с миллиметровой точностью дистанцию до 100 м, имеют встроенный интерфейс RS232 / RS422. Также имеются цифровой переключающий выход и аналоговый выход 4...20 мА. Расхождение луча лазерного диода составляет 0,6 мрад, что позволяет измерять также мелкие объекты. Датчик работает в гигагерцовом диапазоне, максимальная частота вывода значений измерений составляет 10 / 50 Гц. Дальномер RF41 представляет собой аналог дальномера LDM42A и поставляется в открытом модульном исполнении, предназначенном для конструкторов и разработчиков.

Лазерный датчик RF42 представляет собой опто-электронный бесконтактный измеритель расстояния для промышленного применения. Принцип действия датчика - измерение методом сравнения фаз сигналов с амплитудной модуляцией. RF41 обеспечивает высокую точность измерения вне зависимости от от характера поверхности измеряемого объекта. Датчик излучает тонкий, хорошо видимый лазерный луч красного цвета, что позволяет легко и точно установить датчик в правильном положении.

Датчик обеспечивает измерение расстояния с миллиметровой точностью на объектах с различной поверхностью, он имеет высокую дальность действия, а на объектах с дополнительным отражателем дальность действия превышает 100 м. Датчик обеспечивает высокую точность измерения даже при отрицательных температурах, имеет широкий диапазон питающего напряжения и малую потребляемую мощность. Безопасный лазерный излучатель 2-го класса гарантирует высокий уровень охраны труда обслуживающего персонала. Реальная эффективность использования лазерных дальномеров зависит от отражающих свойств объекта измерения, от влияния внешнего освещения и от атмосферных условий.

Дистанция (расстояние до объекта)от 0,2 до 30 м, в зависимости от отражающей поверхности до 100 м
Погрешность измерения± 2 мм (+20°C), ± 3 мм (+15...30°C), ± 5 мм (-10...+50°C)
Разрешение0,1 мм, свободно масштабируется
Источник светаЛазер LK2 по DIN EN 60825-1:2001-11 (до1 мВт, красный)
Энергообеспечение10...30 VDC
Потребляемая мощность1,5 Вт
Температурный режим-10...+50°C
Класс защитыIP 00
Повторяемость результатовв диапазоне 0,5 мм
Выходы1 логический программируемый и 1 аналоговый 4...20 мА
Время измерения0,24...6 с (режим DT), 0,1 с (режим DW, на белой поверхности), 0,02 с (LDM42A)
ИнтерфейсыRS232 / RS422, скорость 2400, 4800, 9600, 19200, 38400
Дивергенция лазера0,6 mrd, то есть при дистанции 10 м диаметр луча 6 мм, а при 100 м диаметр 60 мм
Средняя наработка до отказа (MTTF)100000 часов при 25°C
ОпциональноКабель длиной 2; 5 или 10 м
ОпциональноКабель для программирования PCCAB/LDM4x
ОпциональноПрограммное обеспечение LDMTOOL

от 952 евро

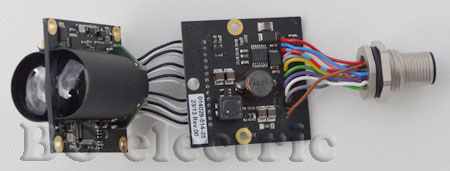

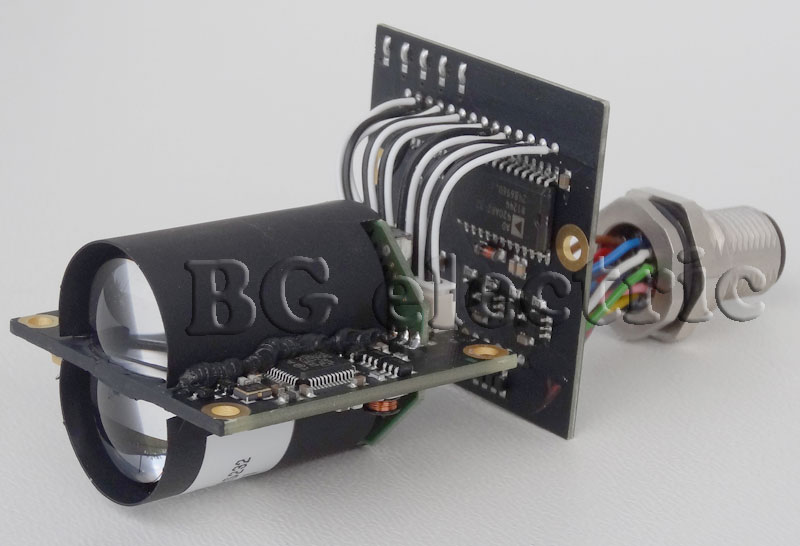

Лазерный дальномер LDS30Mоткрытый модуль

Лазерный дальномер
LDS30M
открытый модуль

Made in Germany

RS232 / RS422

Миниатюрный датчик LDS30M измеряет с сантиметровой точностью дистанцию до 250 м, имеет интерфейс RS232 / RS422. Дальномер LDS30M представляет собой аналог дальномера LDS30А и поставляется в открытом модульном исполнении, предназначенном для конструкторов и разработчиков.

Лазерный дальномер LDS30

Миниатюрный лазерный датчик LDS30M представляет собой опто-электронный быстродействующий (до 30 кГц) бесконтактный измеритель расстояния для промышленного применения. Принцип действия датчика - измерение методом сравнения фаз сигналов с амплитудной модуляцией. Датчик LDS30M обеспечивает высокую точность измерения вне зависимости от от характера поверхности измеряемого объекта на расстоянии до 250 м и высокую скорость выдачи результатов измерения. Датчик работает на безопасной для зрения длине волны 905 нм.

Датчик обеспечивает измерение расстояния с сантиметровой точностью на объектах с различной поверхностью, на объектах с хорошей отражающей способностью он имеет высокую дальность действия от 20 см до 250 м, а на объектах со степенью отражения всего 10% дальность действия до 30 м. Датчик обеспечивает высокую точность измерения даже при отрицательных температурах, имеет широкий диапазон питающего напряжения и малую потребляемую мощность. Безопасный лазерный излучатель гарантирует высокий уровень охраны труда обслуживающего персонала. Реальная эффективность использования лазерных дальномеров зависит от отражающих свойств объекта измерения, от влияния внешнего освещения и от атмосферных условий. Датчик имеет один гибкий кабель как для подачи питания, так и для передачи сигналов, а также двунаправленный интерфейс, сигнальный и аналоговый выходы. Установка параметров датчика и выдачи результатов измерений выполняется через компьютер. Единицы измерения задаются пользователем.

Дистанция (расстояние до объекта)от 0,2 до 250 м, в зависимости от отражающей поверхности
Погрешность измерения± 5 см
Разрешение1 см, свободно масштабируется
Источник светаЛазер LK1 по DIN EN 60825-1
Энергообеспечение10...30 VDC
Потребляемая мощность3 Вт
Температурный режим-20...+50°C
Класс защитыIP 00 (модуль без корпуса)
Повторяемость результатовв диапазоне ± 2 см
Выходы1 аналоговый 4...20 мА, а также RS232 или RS422 (указывать при заказе)
Входы2 логических, макс. 0,2 А
Время измеренияЧастота до 15 или 30 кГц, соответственно до 15.000 или 30.000 измерений в секунду
ИнтерфейсыRS232 / RS422, скорость 9600...921600
Дивергенция лазера3 mrad
ОпциональноКабель длиной 3; 5 или 10 м
ОпциональноПрограммное обеспечение LDMTOOL

от 2.348 евро


Лазерный дальномер RF601 открытый модуль

Лазерный дальномер
RF601
открытый модуль

Made in Germany

RF601 это OEM-модуль лазерного измерения расстояния для очень больших расстояний и плохо отражающих целей. Благодаря очень маленькому форм-фактору его можно легко интегрировать в существующие системы датчиков или наблюдения. Используемый невидимый инфракрасный лазерный луч делает RF601 незамеченным в общественных местах или в местах, где присутствуют люди. Благодаря своим особенностям RF601, позволяет решать задачи, которые предъявляют высокие требования к диапазону измерения и компактности.

RF601 использует импульсный принцип времени пролета луча со статистической оценкой данных. При взаимодействии целей возможно обнаружение дальности до 3000 м. Благодаря широкому диапазону питающих напряжений RF601 может работать в среде микроконтроллеров. Передача данных осуществляется через интерфейс UART с уровнем CMOS. Компактный форм-фактор и легкий вес делают интеграцию RF601 в существующие сенсорные системы очень простой. Прочный алюминиевый корпус будет крепиться четырьмя резьбовыми отверстиями для винтов M4.

С новыми OEM-модулями RF601 и RF601F компания ASTECH продвигается в ранее недостижимые диапазоны расстояний. Используя метод измерения, который ранее применялся только в военных дальномерах, можно измерять расстояние до 3000 м без специальных отражателей или целевых пластин. Достижимая погрешность измерений составляет менее одного метра. Лазерный источник представляет собой полупроводниковый лазерный диод 905 нм лазерного класса 1 или 1M. Новые модули особенно подходят для применения в портовом, железнодорожном и логистическом секторах, где плохо отражаются когда плохо отражающие цели должны быть обнаружены на максимально возможном расстоянии и отслежено их положение. Примером могут служить системы поддержки процессов стыковки и отчаливания больших судов. Сочетание RF601 для дальнего радиуса действия и RF70A для ближнего радиуса действия позволяет охватить весь диапазон расстояний от входа в гавань до причала. Кроме того, благодаря увеличенной до 400 Гц скорости передачи данных RF601F можно реализовать приложения 2D или 3D сканирования для очень больших площадей в геодезии и ландшафтном мониторинге. Благодаря своим очень компактным размерам новые модули также подходят для использования в беспилотных летательных аппаратах или БПЛА.

  • Чрезвычайно широкий диапазон измерения без использования специальных отражателей.
  • Новый современный принцип измерения
  • Очень компактный и легкий дизайн.
  • Невидимый инфракрасный лазерный луч.
  • Новый принцип измерения
  • Широкий спектр применения
  • Класс лазера 1
  • Доступна быстрая версия с частотой измерения 400 Гц.
Скорость измерения0,1 … 10 Гц
Дистанция (расстояние до объекта)20 м ... 2500 м со стандартным отражателем (рефл. 30%, размер цели 1,5 м x 0,5 м): 1350 м
Погрешность измерения± 0,5 м
Разрешение0,1 м
Источник светаКласс лазера 1, EN 60825-1: 2015-07, 905 нм (инфракрасный)
Энергообеспечение1,9… 5,2 В постоянного тока
Потребляемая мощность1 … 1,5 Вт (активное измерение)
Температурный режим-32°C … +55°C
Размеры корпуса, мм28 х 39 x 49,5 мм
Вес приборадо 60 г
Время измерения0,05 … 1,5 с
ИнтерфейсыUART, уровень CMOS, напряжение 3,3 В
Дивергенция лазера1,4 мрад x 0,4 мрад

Лазерный дальномер RF70A открытый модуль

Лазерный дальномер
RF70A
открытый модуль

Made in Germany

RF70A - это лазерный модуль OEM для интеграции возможностей лазерного измерения расстояния в существующее измерительное оборудование. Он предназначен для измерений расстояний, требующих чрезвычайно быстрого сбора данных. Он обеспечивает до 40.000 сантиметровых точных значений измерений в секунду - до 70 м без отражателя. С соответствующими отражателями RF70A достигает объектов на расстоянии до 270 м.

.

Обычный лазерный модуль RF70A был оптимизирован для простой системной интеграции. Благодаря источнику питания 5 В и UART на уровне CMOS подключение к микрокотроллерам или SoC может быть выполнено довольно просто. Благодаря невидимому и безопасному для глаз лазеру (905 нм) Rf70A также может использоваться в общественных местах.

Сочетание RF601 для дальнего действия и RF70A для ближнего действия позволяет охватить весь диапазон расстояний от входа в гавань до причала. Кроме того, благодаря увеличенной до 400 Гц скорости передачи данных RF601F можно реализовать задачи 2D или 3D сканирования очень больших площадей в геодезии и ландшафтном мониторинге. Благодаря очень компактным размерам новые модули также подходят для использования в беспилотных летательных аппаратах или БПЛА.

  • OEM лазерный модуль
  • Компактный дизайн, малый вес
  • Чрезвычайно высокая скорость измерения
  • Большой диапазон измерения
  • Безопасная работа для глаз
  • Промышленные интерфейсы
  • Простая системная интеграция
Скорость измерения40 кГц
Дистанция (расстояние до объекта)0,2 м ... 70 м при отражении 10%
0,2 м ... 125 м при отражении 80%
до 250 м при высокой отражательной способности цели или использовании отражателя
Погрешность измерения±60 мм, для одного измерения, 1 сигма
Разрешение1 мм
Источник светаКласс лазера 1, EN 60825-1: 2015-07, 905 нм (инфракрасный)
Энергообеспечение5 В постоянного тока
Потребляемая мощность2 Вт (активное измерение)
Температурный режим-10°C ... +50°C
Размеры корпуса, мм51 х 46 x 25 мм
Вес приборадо 60 г
Время измерения0,05 … 1,5 с
ИнтерфейсыCMOS-UART 3,3 В, макс. Скорость передачи данных 921600, ASCII или двоичная кодировка 9600 ... 921600 бод, 8N1, ASCII
Дивергенция лазера2 мрад x 0,4 мрад
