Датчик длины и скорости VLM502 для применения в ограниченном пространстве

ASTECH

Немецкая компания ASTECH предлагает решения для бесконтактного измерения расстояния, длины, ширины, скорости, уровня наполнения, а также системы распознавания цвета. Фирма производит отдельные компоненты и комплектные системы, включающие в себя современные оптоэлектронные и лазерные сенсоры, модули обработки сигналов и интерфейсные модули для подключения к промышленным системам управления. На долю компании ASTECH приходится примерно треть европейского и более половины немецкого рынка металлургии и пластмасс в сегменте измерения скорости перемещения продукции.

VLM502 бесконтактный высокоточный датчик для измерения длины и скорости непрерывно движущихся различных материалов, который устанавливается в ограниченном пространстве, где невозможно установить стандартный измеритель VLM500. Измеритель VLM502 технически базируется на серии VLM500, которая длительное время успешно применяется в промышленности. По сравнению с ним конструкция VLM502 разделена на 2 модуля, размещённых в небольших корпусах и соединённых между собой кабелем. В компактной измерительной головке (модуль VLM502-O) размещены основной оптический CCD-сенсор и освещение. Блок обработки сигналов (VLM502-E) выполняет процессорную оценку и преобразование сигналов и содержит все интерфецсы и блок питания.

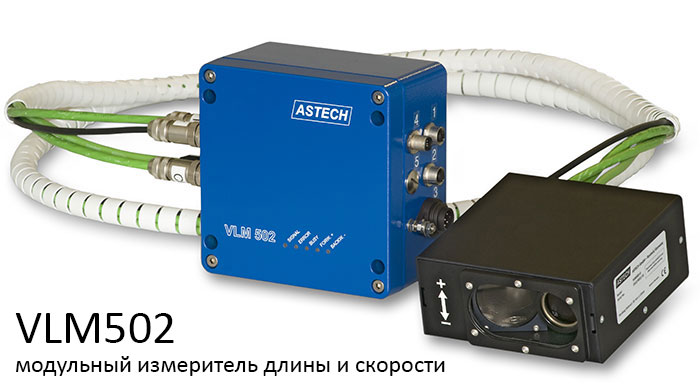

VLM502

Разработчики Astech нашли возможность оптимизировать приёмную оптику VLM502 и уменьшить размеры корпуса измерительной головки, а также сократить рабочую дистанцию. Независимо от характера материала, VLM502 бесконтактно измеряет его длину и скорость. Прибор можно оптимально интегрировать с различными интерфейсами в системы автоматизации и управления качеством продукции самых различных отраслей.

Технические характеристики

Дистанция (расстояние до объекта) 85 мм
Макс. отклонение ± 15 мм
Область измерения скорости 0,6 ... 3000 м/мин
Погрешность измерения1) 0,025% при номинальной дистанции
Повторяемость результатов 1) 0,025%
Время усреднения результатов 0,2 мс
Сохраняемая длина до 2.000.000 км
Детектор CCD-матрица
Источник света LED белого цвета со сроком службы более 5 лет 2)
Индикация на электронном модуле Сигнал (зелёный), Ошибка (красный), Связь (желтый), Вперёд (зелёный), Назад (зелёный)
Питание, мощность 24 VDC, макс. 25 Вт
Температурный режим 0 ... 50°C
Класс защиты IP65
Электромагнитная совместимость Соответствует промышленным CE-нормам, подтверждено сторонней лабораторией
Вес, размеры Оптический модуль VLM502-O: 1,7 кг, 135х140x67 мм (без штеккеров)
Электронный модуль VLM502-E: 2,2 кг, 140x140x91 мм (без штеккеров)
Интерфейс для конфигурирования для конфигурирования, передачи данных и обновления ПО: USB, RS232, RS422/RS485 (макс. 2 интерфейса)
Стандартный выход3) 2 x (логический выход, сообщение об ошибке)
Стандартный выход4) 3 x (внешний триггер, Standby, запрет5), направление движения
Импульсный выход (энкодер) A/B, 2 фазы 90°, разрешение 8 нс, 0,2 Гц ... 25 кГц
На выбор: открытый коллектор, TTL6) или Push Pull (двухтактный выход)6)
Аналоговый выход Ток 0...20 мА, 0...24 мА или 4...20 мА
Шинный интерфейс Profibus DP, Telnet через FastEthernet, Profinet IO
Объём поставки VLM502, интерфейс конфигурирования по выбору, кабель питания, кабель соединения модулей, сигнальный кабель или штеккер, установочный шаблон, USB-стик с документацией и ПО, инструкция в виде книжки

Пояснения к техническим условиям:

1) Согласно DIN 1319 / ISO 3534, в % от измеренного значения длины. Условия измерения: длина 10 м, постоянная скорость, номинальная дистанция, стабильная температура 20°C и стабильная освещённость.
2) Замена выполняется на месте и не требует последующей калибровки.
3) Выход с открытым коллектором, изолирован и защищен от короткого замыкания.
4) Выходы оптоизолированы и защищены от короткого замыкания, макс. 50 VDC или 36 VAC.
5) Вход Standby может быть использован, как второй триггер.
6) Эти выходы допускают частоту импульсов до 4 МГц.
