Измерение и контроль уровня наполнения

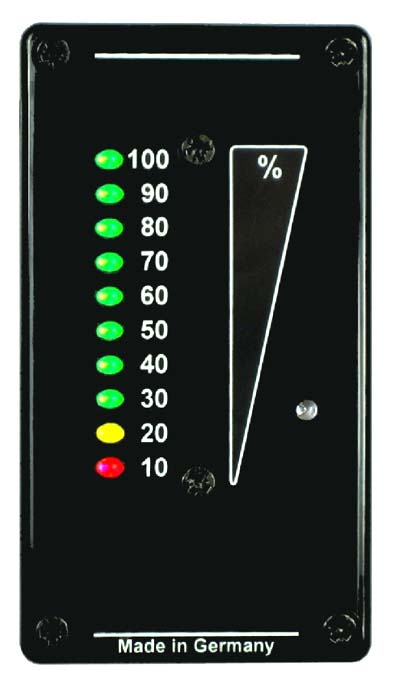

Светодиодный индикатор уровня воды в резервуаре EA01 разработан специально для использования в пожарных машинах, работающих в тяжелых условиях. Он служит в качестве телеиндикатора точного уровня заполнения резервуаров для воды и пены. Уровень заполнения отображается трехцветной шкалой из 10 очень ярких светодиодов (красный/желтый/зеленый). Промежуточные этапы отображаются изменением яркости соответствующего наивысшего светодиода. Для наблюдателей это выглядит как почти непрерывно горящий лайтбар. Яркость светодиодов контролируется фотодатчиком. Индикатор хорошо читаем как при ярком солнечном свете, так и в темноте. Этот индикатор в прочном корпусе очень компактен, водо- и пыленепроницаем и устойчив к вибрациям. Он помещается в индикаторные панели. EA01 рассчитан на рабочее напряжение от 12 до 24 В постоянного тока. Он настроен на заводе как унифицированный измерительный сигнал 0-5 В, 0-10 В или 4-20 мА. Прибор защищен от реверса напряжения и перенапряжения. Управление резервуарами в разных местах легко осуществляется путем параллельного подключения необходимого количества EA01 (только для входа напряжения).

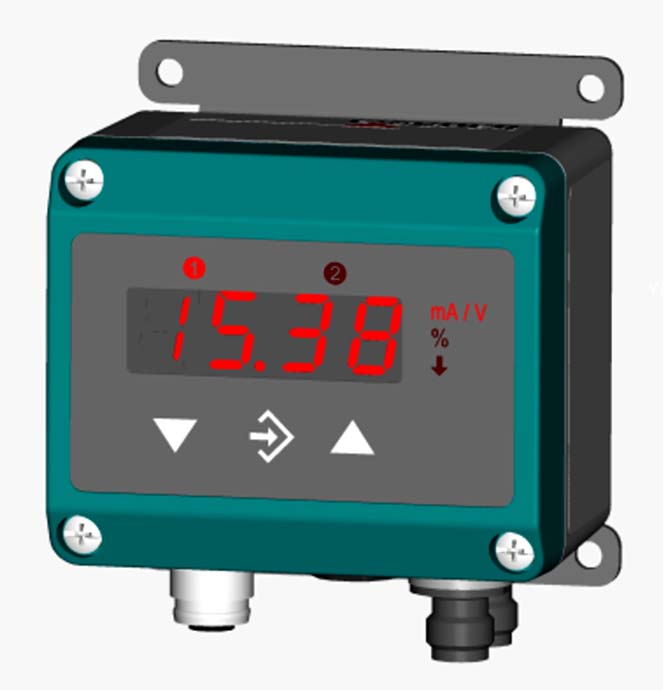

EA14F это интеллектуальный многофункциональный уровнемер, который измеряет и отображает уровень при подключении к емкостному датчику уровня NC54 или NC56. Измеренное значение может (по выбору) передаваться на EA14F в виде стандартного 2- или 3-проводного электрического сигнала. Программируемые функции обнаружения пределов позволяют использовать прибор в качестве точного и универсального переключателя уровня. Электронный модуль преобразует аналоговый сигнал от датчика уровня и затем обрабатывает эти значения в цифровом виде. Микроконтроллер EA14F обладает высокой степенью программируемости, что делает его по-настоящему универсальным устройством. Электронный модуль вычисляет уровень, управляет местным цифровым дисплеем и (опционально) формирует новый аналоговый выходной аналоговый сигнал. Измерения могут быть отфильтрованы, масштабированы, инвертированы или линеаризованы с помощью таблицы поиска, задаваемой пользователем. Прибор EA14F можно запрограммировать на отображение значение входного или преобразованного выходного сигнала. Входной сигнал может может быть преобразован с помощью свободно программируемой функции функции таблицы поиска для линеаризации или преобразования в производные единицы измерения, например, %, м³, кг, и т. д. Внешний датчик уровня подключается к электронному модулю и получает от него питание электронным модулем через гибкий сигнальный кабель оканчивающийся штекерным разъемом.

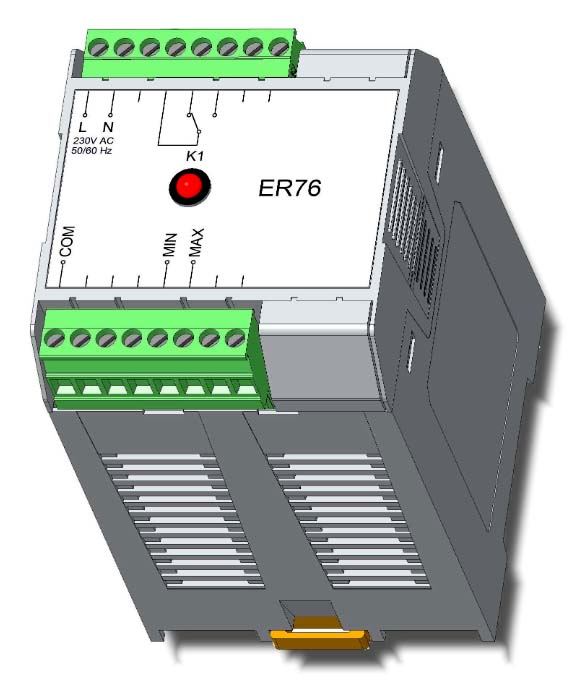

ER76 контролируется средой с помощью зонда типа NK06. Входная чувствительность отрегулирована на заводе на 70 кОм. Для того чтобы реле правильно переключалось, проводимость среды не должна опускаться ниже значения 14 мкСм/см. При контакте через среду проходит переменное напряжение без постоянной составляющей напряжения, что предотвращает гальваническую эрозию материала зонда. В зависимости от области применения, места установки или национальных норм опорный потенциал контрольного электрода может быть представлен как общим электродом, так и самим контейнером. После установки датчика уровня и электрического подключения реле управления контакт переключается в рабочее положение. Загорается светодиод. При достижении максимального уровня выходное реле переключается в положение покоя. Светодиод выключен. Это состояние сохраняется до тех пор, пока уровень не упадет ниже минимального, и контакт снова не переключится в рабочее положение. При пропадании напряжения питания, неисправности в цепи управления или обрыве измерительной линии система переходит в безопасное состояние (нормально замкнутый контакт) и таким образом предотвращает переполнение контейнера.

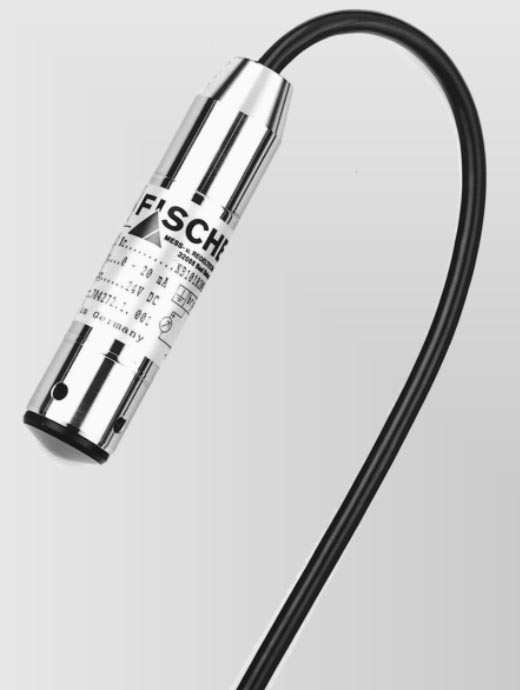

Измерительные зонды NB10 для гидростатического измерения уровня жидкости. Примерами типичных применений являются измерения уровня воды или жидкости в колодцах, буровых скважинах, канализационных системах и емкостях. Этот измерительный зонд сконструирован на основе высокочувствительного датчика давления с кремниевой мембраной-измерительным элементом. К задней части этой мембраны тонкопленочным методом прикреплен мост сопротивления DMS. Скважинный зонд оснащен косвенным гидравлическим датчиком давления, чтобы гарантировать присущую системе широту мертвого пространства. Датчик давления изолирован эластичной мембраной от измеряемой среды. Объем между мембраной и датчиком давления полностью заполнен перекачиваемой жидкостью. При подаче давления кремниевая мембрана деформируется в упругой области, изменяя сопротивление моста сопротивления линейно в зависимости от измеряемого давления. Эти изменения сопротивления преобразуются электроникой, встроенной в устройство, в стандартизированные электрические сигналы.

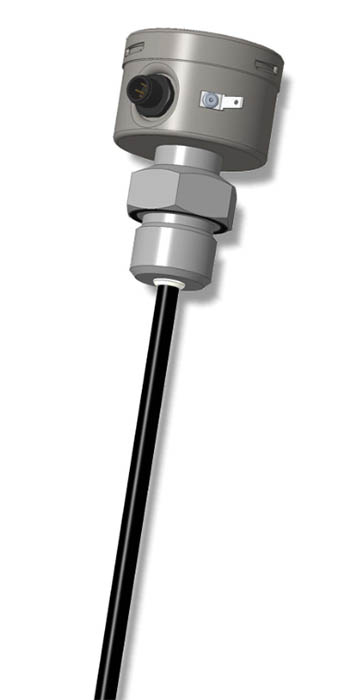

Емкостный датчик уровня заполнения NC56 предназначен для измерения уровня заполнения резервуаров с пресной водой, сточными водами, фекалиями, дизельным топливом, химикатами и огнетушащей пеной. Можно измерять высоту уровня заполнения от 400 до 2000 мм. Зонд можно использовать независимо от материала резервуара (металл, пластик или бетон). Типичное применение - измерение уровня заполнения резервуаров для пресной воды, сточных вод, фекалий, дизельного топлива, огнетушащей пены.

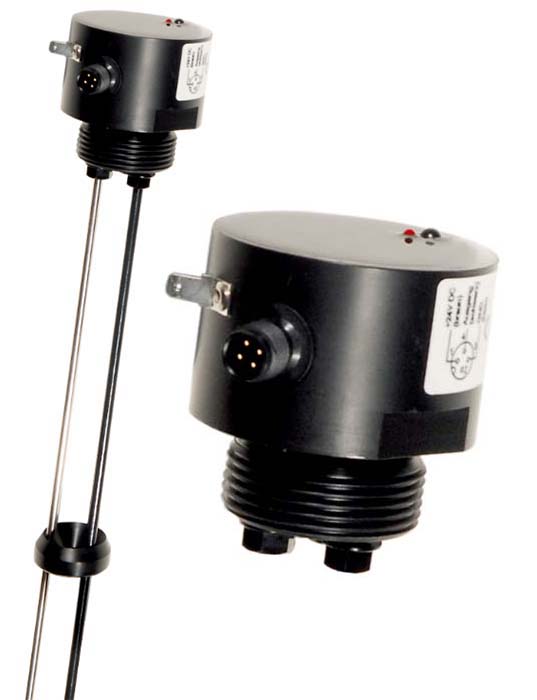

Емкостный датчик уровня заполнения NC57 предназначен для измерения уровня заполнения резервуаров с пресной водой, сточными водами или фекалиями. Можно измерять уровень заполнения высотой от 400 до 2000 мм. Зонд можно использовать для резервуаров из металла. Стенка резервуара и специальный стержень являются электродами измерительного оборудования. Условием безупречной работы зонда является специальный щуп, установленный параллельно стенке резервуара. При монтажной длине > 700 мм стержень должен поддерживаться изолированными кольцами с интервалом 700 мм соответственно. Корпус подключается к сигнальному заземлению, и на специальный стержень подается сигнал переменного напряжения на специальный стержень. При погружении в жидкость эта конструкция превращается в конденсатор а жидкость выступает в качестве диэлектрика. Значения емкости этого конденсатора пропорционально высоте заполнения резервуара. Электроника, встроенная в устройство, преобразует эти изменения емкости в аналоговый выходной сигнал (ток или напряжение).

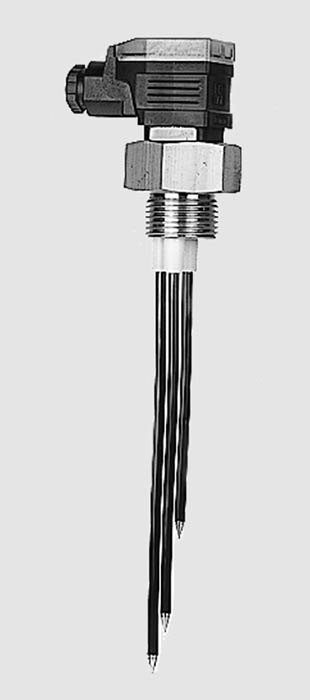

Датчики уровня серии NK06 используются в сочетании с транзисторными реле управления ER76 для автоматического контроля проводящих жидкостей и контроля уровня жидкости. Например, контроль минимального или максимального уровня заполнения емкостей, защита насосов от сухого хода, разграничение уровней масла и воды в закрытых масло- и водоотделителях. После того как жидкость смочит электроды, установите проводящее соединение с заземляющим электродом или самой емкостью, если она используется в качестве заземления. Проводимость жидкости должна составлять не менее 5 мкСм/см. Контакт с проводящей жидкостью приводит в действие реле интервала и выходное реле. Если уровень жидкости опускается ниже самого длинного рабочего электрода, интервальное реле выключается, а выходное реле отключается.

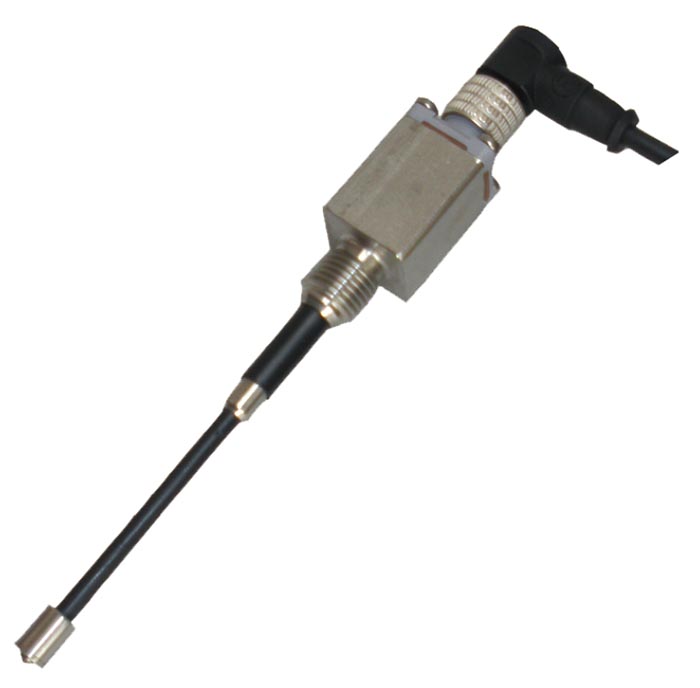

Level probes of type series NK08 are used in connection with transistor control relays ER76 for automatic control of conductive liquids and regulation of liquid levels, as a pumps protected against dry running, condensate levels can be monitored. As soon as the liquid moistens the electrode, a conductive connection to the ground electrode is created, depending on the method of operation. The conductivity of the liquid must be at least 5 μS/cm. Contact with the conductive liquid sets and switches the output relay.

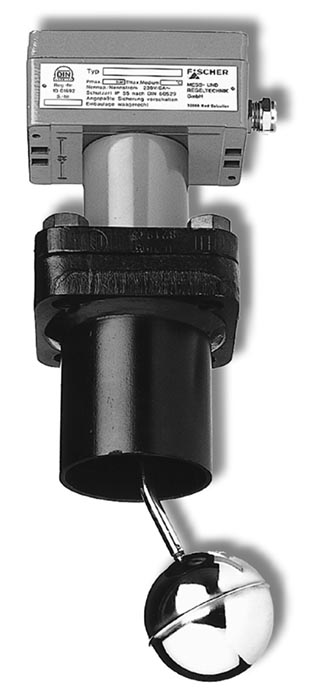

Ограничитель уровня заполнения NK10 может использоваться в системах, связанных с безопасностью. Для использования в системах, связанных с безопасностью, в соответствии с "Функциональной безопасностью" (SIL), необходимо доказать правильность работы функции безопасности. Плавающая система ограничителя уровня заполнения находится в заполненном жидкостью резервуаре (расширительном баке). Плавательные движения, возникающие при изменении уровня заполнения, передаются непосредственно на микровыключатель S1 с помощью плавательного стержня, запечатанного в сильфон из нержавеющей стали. Точка опоры плывущего стержня находится снаружи камеры давления. Кроме того, снаружи камеры давления находится контрольная кнопка, с помощью которой можно выполнить проверку функционирования согласно DIN 4754-3 без понижения уровня заполнения. При нажатии кнопки тело пловца перемещается под действием своей плавучести. Заводская точка переключения микровыключателя S1 установлена таким образом, что он переключается, когда штанга пловца находится в горизонтальном положении. Дополнительный предупредительный выключатель S2 переключается примерно на 2,5 мм раньше S1. Высота уровня наполнения, при которой происходит переключение, зависит от плотности теплоносителя. Самая низкая плотность, при которой гарантируется надежная работа, составляет 0,6 кг/дм³. Если плотность теплоносителя составляет 1,0 кг/дм³, уровень срабатывания находится примерно на 60 мм ниже середины фланца или патрубка.

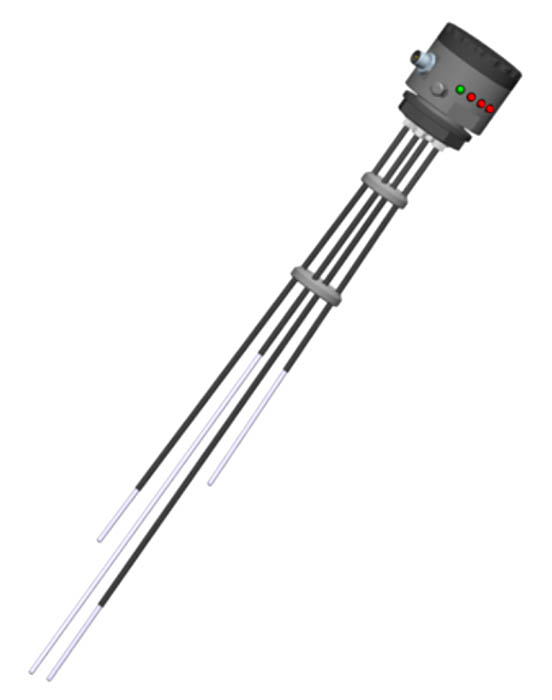

Сигнализатор уровня NK21 предназначен для определения уровня в емкостях с электропроводящей средой. Он работает по принципу кондуктивного измерения и подходит для решения многочисленных измерительных задач. Прибор имеет три измерительных зонда (электрода) и общий зонд (com), который при необходимости может быть подключен к контейнеру. Длина зондов может быть укорочена и, таким образом, адаптирована к процессу. На электроды подается низкое переменное напряжение. Если они увлажняются проводящей средой, начинает течь ток, который анализируется встроенной электроникой. Пороговый предел (диапазон сопротивления среды) может быть отрегулирован пользователем с шагом 10. В качестве выходного сигнала доступны три фотоМОП-контакта, функция переключения которых (см. схему подключения) может быть настроена на заводе. Контакты электрически изолированы от измерительной цепи. Состояние переключения Состояние переключения отображается светоизлучающими диодами. Еще один светоизлучающий диод указывает на рабочее состояние устройства.

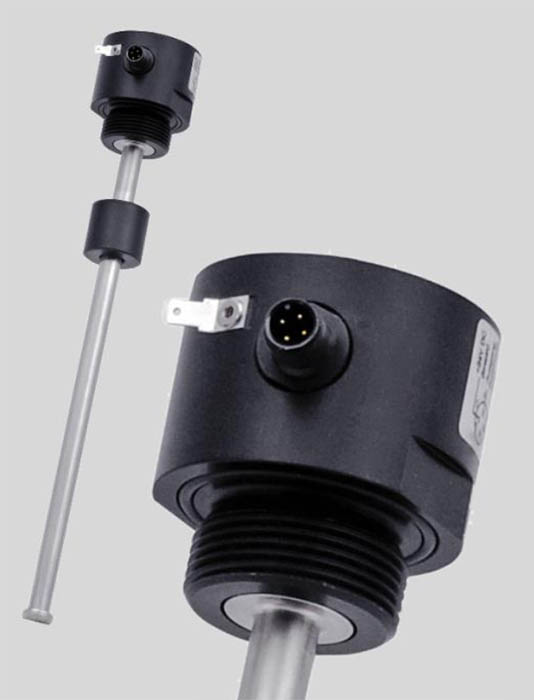

NR56 это датчик уровня топлива в баке, который надежно показывает уровень топлива, воды и пены в баке. Благодаря прочной конструкции он идеально подходит для использования в тяжелых условиях. Он подходит для решения различных измерительных задач в следующих областях: технологическое машиностроение, технологические процессы, экологические технологии, автомобилестроение, судостроение. Датчик уровня NR56 состоит из измерительной головки со стержнем длиной от 250 до 1400 мм, на котором может свободно перемещаться поплавковый магнит. свободно перемещаться вверх и вниз. Головка зонда оснащена резьбой для монтажа и разъемом M12 для электрического подключения. Пропорциональный высоте заполнения сигнал геркона поступает на встроенный измерительный усилитель. где он преобразуется в унифицированный электрический сигнал. Выходной сигнал может быть направлен непосредственно на дисплей типа EA01, EA14F или в другую аналитическую систему. систему.

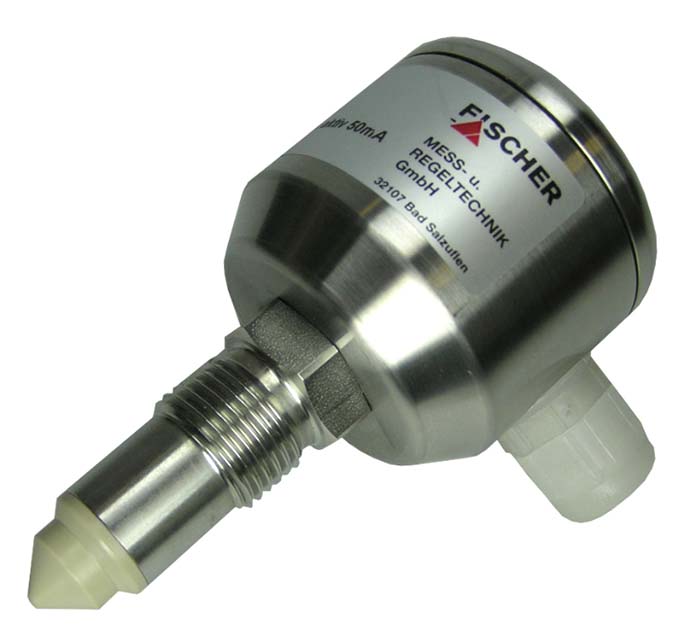

NS01 это микропроцессорный переключатель уровня для жидких или пастообразных и клейких сред. NS01 представляет собой микропроцессорное устройство со встроенным интерфейсом. В дополнение к встроенной функции переключения он обеспечивает чувствительность устройства к диэлектрическим свойствам среды. Образование корок и поведение дренажа можно визуализировать и контролировать с помощью программной технологической схемы. Ключевыми особенностями являются точки переключения и - особенно - раздельная настройка гистерезиса в соответствии с процессом. Настроенное значение воспроизводится с помощью дополнительных действий, таких как динамическая компенсация температуры. Для оптимизации активных процессов воспользуйтесь возможностью документирования и мониторинга процесса в течение длительного времени. При контакте NS01 с измеряемой средой измерение производится высокочастотным переменным полем. Прибор подводится к процессу через изолированный PEEK-гнездо со стороны среды. Устройство интегрируется в процесс посредством сварки гнезда или модульной адаптации. Переменное поле, вводимое в процесс, изменяется под воздействием диэлектрических свойств среды (диэлектрическая проницаемость / εr).
