Многоканальные системы KS Vario
KS vario - модульная система автоматического регулирования параметров технологических процессов для применения в многозонных (от 4 до 30) установках. Система состоит из шинных соединителей, собственно регуляторов и разнообразных (2-, 4-, 6-, 8- и 16-кратных) входных и выходных модулей. При состыковке модулей друг с другом электрическое соединение устанавливается автоматически. Система предусматривает работу со следующими интерфейсами: Ethernet IP, Ethernet, Mod/TCP, Profibus DP, CANopen, DeviceNet, Modbus. Имеется отдельный интерфейс RS232 для фирменного ПО BlueControl. |
Описание, характеристики и документация развернуть / свернуть
Модульная система KS vario предназначена для высокоточного многозонного регулирования процессов во всех отраслях промышленности. При этом каждый канал регулирования может быть независимым от остальных и настраивается на вкл/выкл, PID, шаговый двигатель или каскадное регулирование. Благодаря интегрированному контролю тока нагрева и всего круга регулирования возможна диагностика и индикация ошибок и отклонений параметров во всей системе регулирования.
Регулятор KS vario имеет входы и выходы для 8 регулируемых каналов. При применении дополнительных I/O-блоков это число увеличивается до 30 регулируемых каналов, при этом можно установить столько модулей, сколько входов и выходов фактически требуется, не обязательно все тридцать. На один шинный соединитель возможно подключить максимум до 60 аналоговых выходов, до 34 аналоговых входов и до 320 дигитальных входов и выходов. Во главе всей системы устанавливается модуль с интерфейсом полевой шины (на выбор заказчика), через который также осуществляется энергоснабжение всей системы с запасом мощности для возможного увеличения числа модулей.
Итак, мультирегулирующая система KS vario имеет один модуль с интерфейсом полевой шины, один регулятор и необходимое количество входных / выходных модулей.
- Построение децентрализованной системы регулирования с периферией на расстоянии до 400 м.
- Время опроса каждого канала устанавливается от 100 мс.
- Дополнительное использование в качестве I/O-системы: до 34/60 аналоговых I/O и 320 дигитальных I/O.
- 2 способа автоматических самонастроек.
- Ведомый старт.
- Автоматический старт и разгон.
- Сохранение значений регулируемых параметров при дефекте датчиков.
- Контроль и автоматическое управление током нагрева.
- Индикация состояния измеряемого параметра и регулируемой цепи.
- Компенсация колебаний питающей сети при учете и контроле тока нагрева, отдельно в каждой фазе.
- Функции измерительного преобразователя.
- Непосредственное подключение к датчикам давления.
- Возможность online калибровки.
- Engineering Tool с системным конфигуратором, обслуживанием и визуализацией.
- Загрузка программ посредством Flash-Tool.
Применение:
Переработка пластмасс, регуляторы давления, нагревательные установки, отопление, текстильные и упаковочные машины, производство полупроводников, печи, сушилки, климатические установки, термообработка металлов, котлы, медицинская техника, стерилизаторы.
Экономия времени вследствие автоматического электрического соединения модулей:

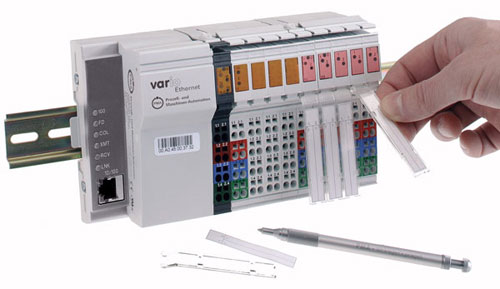

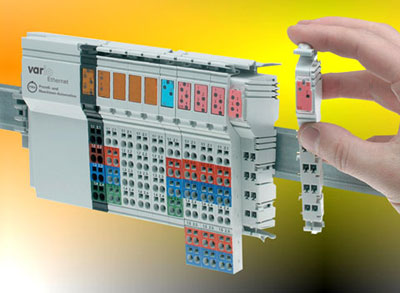

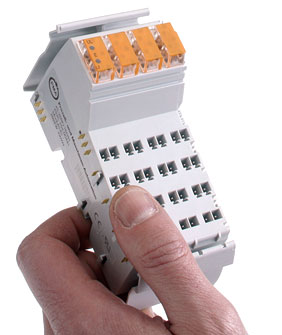

Необходимые модули системы KS vario электрически соединяются друг с другом без применения инструментов: при монтаже расположенные сбоку контакты автоматически соединяются с аналогичными контактами соседнего модуля. Таким образом все периферийные сигналы, данные по шине, и питание подключаются к каждому модулю автоматически. Внешнее питание 24 V DC необходимо только один раз подсоединить к соединителю полевой шины. I/O-блоки имеют специальные поля для индивидуальной маркировки и подсоединяются к кабелю посредством пружинных клемм, что позволяет легко изменять конфигурацию системы.
Engineering Tool "BlueControl":
Для конфигурирования всей системы применяется ПО "BlueControl", которое обеспечивает удобное обслуживание, мониторинг и симуляцию участков и всей системы регулирования. Подключается через сепаратный разъем RS232 на регуляторе KS vario. Имеется возможность через тот же интерфейс легко делать новый Software-Update в память Flash-EPROM регулятора. Во всех случаях возможно конфигурирование системы через полевую шину. Для построения и конфигурирования системы регулирования предлагаются до 20 различных типов входных / выходных модулей. KS vario проверяет автоматически - соответствует ли заданная системная конфигурация числу и типам фактически подключенных модулей. С применением шинных разветвителей места подсоединения периферии могут быть удалены друг от друга и от регулятора максимум до 400 м, классический пример тому – многозонное регулирование температуры.
Система дает возможность опроса периферии со свободно устанавливаемым масштабированием, что дает большую гибкость алгоритмам регулирования. Например, быстрый нагрев малогабаритного инструмента в сочетании с медленным нагревом массивных деталей комбинируются без проблем. Минимальный период (цикл) опроса составляет 100 мс, при этом, например, 6 каналов регулирования потребуют 200 мс цикл.
Измеренное в каждом канале значение может быть откорректировано для устранения начальной погрешности преобразования входных датчиков и погрешностей, вносимых соединительными проводами. В приборах имеется два типа коррекции, позволяющие осуществлять сдвиг и изменение наклона измерительной характеристики на заданную величину. Параметры коррекции задаются посредством ПО "BlueControl".
Система обеспечивает безопасность процесса при возникновении дефектов периферии, например, обрывов, коротких замыканий и переполюсовки датчиков. Реакция регулятора на подобные события программируется заранее, при этом идет сообщение, отключаются выходы, изменяются параметры регулирования, применяется последнее усредненное значение. После устранения дефекта система автоматически возвращается в рабочее состояние, продолжая регулирование. Также система постоянно проверяет, оказывает ли воздействие на входные сигналы изменение состояния выходов.
Разнообразные Alarm-сигналы могут быть собраны, далее логически консолидированы (до 6 сигналов) и выданы посредством выходов регулятора. Возможны следующие типы сообщений :
- относительная ошибка фактического параметра при контроле отклонения регулирования
- абсолютная ошибка фактического параметра при контроле граничных значений, независимо от заданного параметра
- относительная ошибка фактического параметра при временном подавлении Alarm. Речь идет о стартовых процессах и изменении заданного параметра
- Alarm: дефект сенсоров
- Alarm: проблемы с током нагрева
Для контроля тока нагрева в разных зонах можно применять до 8 токовых преобразователей, подключенных к системе KS vario. Колебания сетевого напряжения нагревательных элементов компенсируются регулятором.
Регулятор KS vario может выполнять непрерывное или ступенчатое регулирование и конфигурируется как:
- измеритель-сигнализатор
- двухточечный регулятор
- трехточечный регулятор
- трехточечный регулятор с охлаждением водяным паром (экструдеры)
- каскадный регулятор
- регулятор шагового двигателя
Возможности:
- второе заданное значение и функция «рампа»
- ведомый нагрев в нескольких зонах для избежания термических напряжений
- стартовый режим
- функция boost – кратковременное увеличение заданного значения
- самооптимирование скорости изменения параметров с целью выйти на заданный режим без превышения граничных значений
- самооптимирование заданного значения
Функции дигитальных входов:
- переключение параметров
- отключение всех регуляторов
- переключение на 2-е заданное значение
- boost-активирование нагревательных каналов
- переключение ручного / автоматического режимов
- чтение данных полевой шины
Функции дигитальных выходов:
- сигнал нагрева или охлаждения
- любой, в том числе консолидированный alarm
- управление посредством полевой шины
Функции аналоговых выходов:
- параметр регулирования (нагрев и охлаждение)
- параметр регулирования (только нагрев)
- параметр регулирования (только охлаждение)
- фактическое значение (функция измерительного преобразователя)
- заданное значение
- управление посредством полевой шины
Все неиспользуемые в регулировании дигитальные и аналоговые выходы могут быть усилены посредством полевой шины. Все входы могут быть опрошены посредством полевой шины.
- Обзор модельного ряда регуляторов производства РМА (рус.)
- Таблица значений степеней защиты IP по IEC 60529 (пылевлагозащищенность) (рус.)
KS Vario
|
||
Наименование и назначение модулей KS Vario | Заказной номер | |
Коммуникатор KS VARIO BK DP/V1 (PROFIBUS-DP) | KSVC-101-00111-U00 | |
Коммуникатор KS VARIO BK CAN (CANopen) | KSVC-101-00121-U00 | |
Коммуникатор KS VARIO BK ETH (Ethernet Modbus TCP/IP) | KSVC-101-00131-U00 | |
Коммуникатор KS VARIO BK DN (DeviceNet) | KSVC-101-00141-U00 | |
Коммуникатор KS VARIO BK MOD (Modbus) | KSVC-101-00151-U00 | |
Коммуникатор KS VARIO BK PROFINET | KSVC-101-00171-100 | |
Коммуникатор KS VARIO BK IP (Ethernet IP) | KSVC-101-00181-U00 | |
Регулятор на 4 канала KS VARIO T4/RTD | KSVC-104-00331-U00 | |
Регулятор на 4 канала KS VARIO T4/UTH - | KSVC-104-00431-U00 | |
Регулятор на 30 каналов KS VARIO T6/RTD | KSVC-104-00341-U00 | |
Регулятор на 30 каналов KS VARIO T8/UTH | KSVC-104-00441-U00 | |
Аналоговые входы и цифровые выходы VARIO UTH 4-DO8 | KSVC-103-00431-U00 | |
Аналоговые входы и цифровые выходы VARIO RTD 6-DO6 | KSVC-103-00341-U00 | |
Аналоговые входы и цифровые выходы VARIO UTH 8-DO8 | KSVC-103-00441-U00 | |
Аналоговые входы VARIO AI 2/SF | KSVC-103-00121-U00 | |
Аналоговые входы VARIO AI 8/SF | KSVC-103-00141-U00 | |
Аналоговые входы VARIO RTD 2 | KSVC-103-00321-U00 | |
Аналоговые входы VARIO UTH 2 | KSVC-103-00421-U00 | |
Аналоговые выходы VARIO AO 1/SF | KSVC-103-00211-U00 | |
Аналоговые выходы VARIO AO 2/U/BP | KSVC-103-00221-U00 | |
Цифровые входы VARIO DI 2/24 | KSVC-102-00121-U00 | |
Цифровые входы VARIO DI 4/24 | KSVC-102-00131-U00 | |
Цифровые входы VARIO DI 8/24 | KSVC-102-00141-U00 | |
Цифровые входы VARIO DI 16/24 | KSVC-102-00151-U00 | |
Цифровые выходы VARIO DO 2/24 | KSVC-102-00221-U00 | |
Цифровые выходы VARIO DO 4/24 | KSVC-102-00231-U00 | |
Цифровые выходы VARIO DO 8/24 | KSVC-102-00241-U00 | |
Цифровые выходы VARIO DO 16/24 | KSVC-102-00251-U00 | |
Релейные выходы VARIO DO 1/230 | KSVC-102-01211-U00 | |
Релейные выходы VARIO DO 4/230 | KSVC-102-01231-U00 | |
Блок питания 24V / вход VARIO PWR IN/24 | KSVC-105-00001-U00 | |
Блок питания 24V / вход VARIO PWR IN/R | KSVC-105-00011-U00 | |
Ретранслятор VARIO RM BK | KSVC-101-00201-U00 | |
Сплиттер VARIO RM TX | KSVC-101-00211-U00 | |
Аналоговые выходы VARIO CO2/U2 | KSVC-103-02221-U00 | |
Монитор KS Vario BT | KSVC-111-02351-U00 | |
Монитор KS Vario BT | KSVC-111-02151-U00 | |
Монитор KS Vario BT | KSVC-111-02651-U00 |
