Фотогалерея световых штор

Световые шторы DUOmetric 1. Световые шторы производства DUOmetric представляют собой многолучевые световые барьеры, управляемые быстродействующим микропроцессорным устройством. Излучающие инфракрасные датчики располагают высокой плотностью лучей, а принимающие датчики имеют большую скорость опроса, что обеспечивает высокое разрешение и соответственно высокую скорость и точность распознавания даже небольших объектов, кратковременно попадающих в световую решётку.

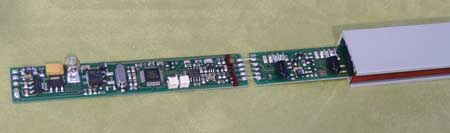

Световые шторы DUOmetric 2. Световые шторы конструктивно представляют собой алюминиевый профиль, в который по одной длинной строне установлена полоса из прозрачного пластика красного цвета, за котрой размещены светоизлучатели или светопрёмники. Каждый такой датчик имеет кабельный ввод и отверстия для крепления.

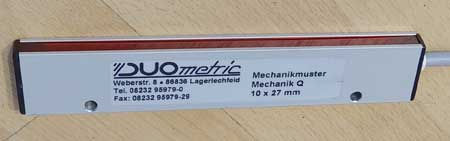

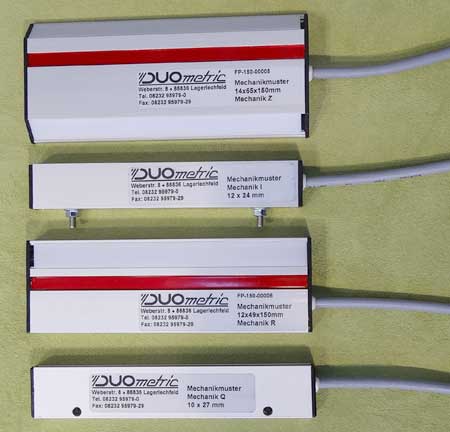

Световые шторы DUOmetric 3. Световые шторы выпускаются в стандартных исполнениях в различных элоксированных алюминиевых профилях, на выбор. На фото несколько образцов.
Стандартные размеры профилей:
10 x 27 мм
12 x 58 мм
12 x 49 мм
12 x 24 мм
14 x 65 мм
Излучение световых лучей может быть как с широкой стороны профиля, так и с узкой стороны. Максимальная длина профиля может достигать 6 м.

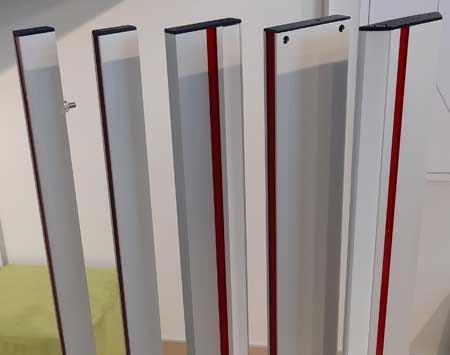

Световые шторы DUOmetric 4. Примеры различных профилей.

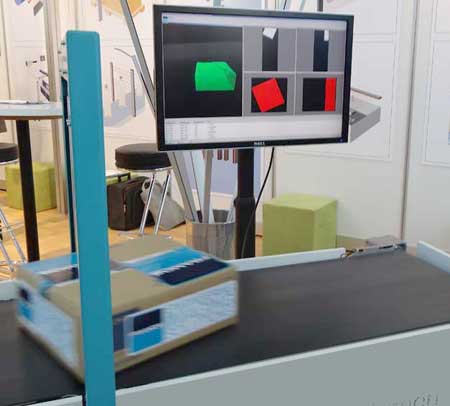

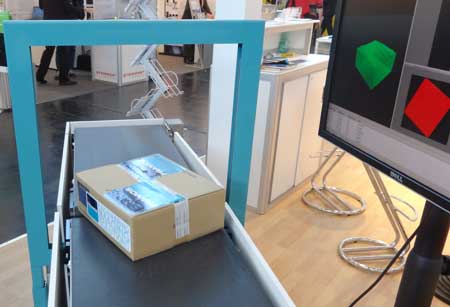

Световые шторы DUOmetric 5. Пример конвейерной системы непрерывного измерения габаритов посылок. Выставочный образец состоит из двухленточного конвейера с разрывом, в котором в металлической раме размещены две световые решетки.

Система выполняет обмер габаритов посылок, независимо от положения посылки на ленте. Данные обмера передаются на компьютер, который "виртуально поворачивает" посылки, лежащие непараллельно сторонам конвейера. Информация отображается на мониторе.
Световые шторы DUOmetric 6. На мониторе отображается предыдущая, прошедшая обмер посылка. Красным цветом показаны две её проекции, а зелёным цветом показано её объёмное изображение. В нижней части выведены результвты обмеров в цифрах.

Одновременно на мониторе справа вверху белым цветом на чёрном фоне показано текущее положение следующей идущей по конвейеру посылки.

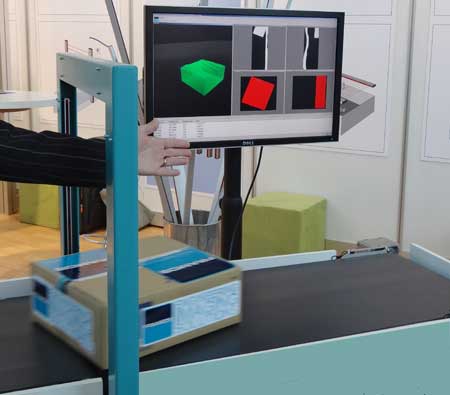

Световые шторы DUOmetric 7. Пример воздействия внешней помехи - рука введена в поле зрения световых решёток одновременно с прохождением посылки. На экране справа вверху видно появление дополнительной белой полосы. Разумеется, результаты обмера посылки недостоверны, система фиксирует ошибку.

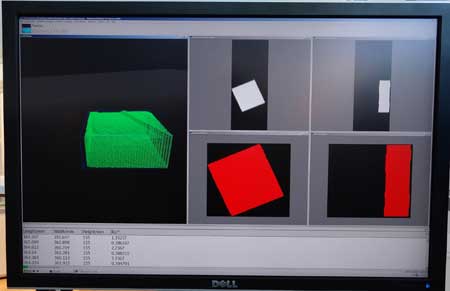

Световые шторы DUOmetric 8. Экран монитора крупным планом.

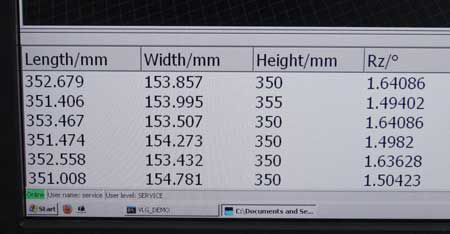

Световые шторы DUOmetric 9. Результаты обмеров посылки в цифрах на экране монитора. Посылка размером 352х153х352 мм была несколько раз повёрнута на произвольный угол и обмерена по ходу движения.

1 колонка - длина посылки, рассчитанная программой с учётом поворота.

2 колонка - ширина посылки, рассчитанная программой с учётом поворота.

3 колонка - высота посылки, измеренная с шагом 5 мм.

4 колонка - коэффициент "виртуального поворота" посылки, вычисленный программой.

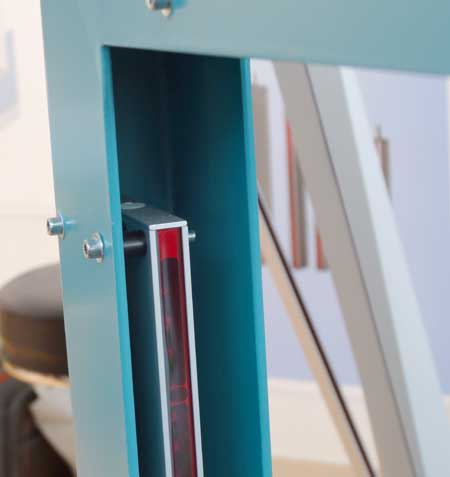

Световые шторы DUOmetric 10. Размещение светоизлучателя / светоприёмника в защитной металлической раме.

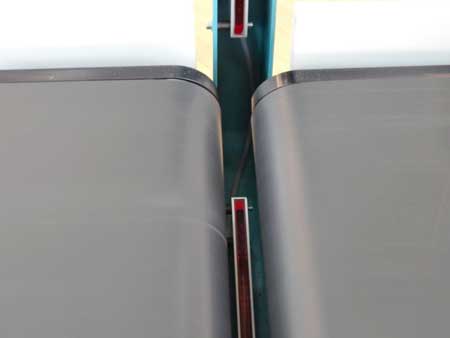

Световые шторы DUOmetric 11. Размещение нижнего горизонтального светоизлучателя / светоприёмника в разрыве конвейера, можду двумя лентами. Такое расположение требует периодического контроля чистоты поверхности датчика.
