Принадлежности к энкодерам
Компания Baumer это международное предприятие, специализирующееся на сенсорной технике, энкодерах, измерительных приборах и компонентах для автоматизированной обработки изображений. Благодаря присутствию в 39 филиалах и 19 странах, Baumer находится рядом с клиентами. Выдающееся качество ассортимента датчиков и приборов Baumer помогает компании добиваться успеха в жесткой международной конкуренции. Различные экспертные жюри присуждали компании Baumer национальные и международные премии за инновации, дизайн и качество в знак признания качества и новаторского духа.
| Z 001.01A | Z 001.01B | Z 001.05A | Z 001.09A | Z 100.010 |
| Z 100.01A | Z 100.020 | Z 100.02A | Z 100.03A | Z 100.04A |
| Z 102.01A | Z 102.02A | Z 102.030 | Z 102.040 | Z 102.050 |
| Z 102.060 | Z 105.02A | Z 105.030 | Z 105.040 | Z 107.010 |
| Z 107.01A | Z 107.020 | Z 107.02A | Z 107.03A | Z 107.04A |
| Z 108.01A | Z 109.01A | Z 109.02A | Z 109.04A | Z 118.033 |
| Z 118.034 | Z 118.035 | Z 118.041 | Z 118.042 | Z 118.043 |
| Z 119.001 | Z 119.005 | Z 119.006 | Z 119.013 | Z 119.015 |
| Z 119.017 | Z 119.018 | Z 119.022 | Z 119.023 | Z 119.024 |
| Z 119.025 | Z 119.031 | Z 119.033 | Z 119.035 | Z 119.036 |
| Z 119.037 | Z 119.038 | Z 119.039 | Z 119.040 | Z 119.041 |
| Z 119.042 | Z 119.043 | Z 119.046 | Z 119.048 | Z 119.050 |
| Z 119.051 | Z 119.052 | Z 119.053 | Z 119.055 | Z 119.056 |
| Z 119.057 | Z 119.059 | Z 119.060 | Z 119.061 | Z 119.063 |
| Z 119.065 | Z 119.066 | Z 119.067 | Z 119.068 | Z 119.070 |
| Z 119.071 | Z 119.072 | Z 119.073 | Z 119.081 | Z 119.082 |
| Z 119.089 | Z 119.090 | Z 119.092 | Z 119.093 | Z 119.095 |
| Z 119.096 | Z 119.098 | Z 119.101 | Z 119.102 | Z 119.103 |
| Z 119.B12 | Z 119.B14 | Z 119.B16 | Z 121.C01 | Z 121.C02 |
| Z 121.C03 | Z 121.C04 | Z 121.C05 | Z 121.C06 | Z 121.C07 |
| Z 121.C08 | Z 121.D01 | Z 121.D02 | Z 121.F03 | Z 121.G03 |
| Z 122.001 | Z 123.001 | Z 127.001 | Z 127.002 | Z 127.003 |
| Z 127.004 | Z 127.006 | Z 127.M15 | Z 130.001 | Z 130.003 |
| Z 130.004 | Z 130.005 | Z 130.007 | Z 130.008 | Z 130.009 |
| Z 130.010 | Z 130.A01 | Z 130.A02 | Z 130.M15 | Z 131.001 |
| Z 131.003 | Z 131.005 | Z 131.007 | Z 131.A01 | Z 131.A02 |
| Z 131.A03 | Z 131.A04 | Z 131.A05 | Z 132.001 | Z 132.003 |
| Z 132.005 | Z 132.007 | Z 132.008 | Z 133.001 | Z 134.Z02 |
| Z 136.202 | Z 136.203 | Z 136.305 | Z 136.307 | Z 136.310 |
| Z 136.315 | Z 136.330 | Z 136.340 | Z 138.001 | Z 139.001 |
| Z 139.002 | Z 139.004 | Z 139.005 | Z 139.006 | Z 139.008 |
| Z 139.009 | Z 139.B05 | Z 139.B06 | Z 140.001 | Z 140.Z01 |
| Z 140.Z04 | Z 141.001 | Z 141.003 | Z 141.005 | Z 141.007 |
| Z 141.A01 | Z 141.A02 | Z 141.A03 | Z 141.M15 | Z 141.M16 |
| Z 141.M22 | Z 141.W01 | Z 141.Z01 | Z 143.002 | Z 146.001 |
| Z 147.001 | Z 148.001 | Z 148.003 | Z 148.005 | Z 148.007 |
| Z 148.Z02 | Z 149.001 | Z 150.008 | Z 150.022 | Z 151.Z04 |
| Z 153.B01 | Z 154.002 | Z 157.001 | Z 157.005 | Z 160.203 |
| Z 160.M01 | Z 161.M04 | Z 161.M06 | Z 161.Z01 | Z 163.2PA2 |
| Z 163.3EA2 | Z 163.3EA2-T | Z 163.3N32 | Z 163.3P32 | Z 163.3P32-T |
| Z 163.3P33 | Z 163.3P34 | Z 163.3PA2 | Z 163.3PA2T02 | Z 163.3V32 |
| Z 163.5B32 | Z 163.5BA2 | Z 163.5EA2 | Z 163.5EA4 | Z 163.5P32 |
| Z 163.5P33 | Z 163.5PA2 | Z 163.8EA2 | Z 163.8P23 | Z 163.8PA2 |
| Z 163.EPA6 | Z 163.Z003 | Z 163.Z004 | Z 165.A01 | Z 165.AW1 |
| Z 165.B01 | Z 165.D05 | Z 165.E01 | Z 165.M01 | Z 165.M02 |
| Z 165.M03 | Z 165.S01 | Z 165.S02 | Z 165.V01 | Z 165.V03 |
| Z 165.V05 | Z 165.V10 | Z 166.3P33 | Z 166.3V32 | Z 167.3P32 |
| Z 167.3P33 | Z 167.5P33 | Z 169.005 | Z 172.005 | Z 174.003 |
| Z 174.005 | Z 176.001 | Z 176.002 | Z 176.003 | Z 176.004 |
| Z 176.005 | Z 177.A01 | Z 177.A02 | Z 177.A03 | Z 177.A04 |
| Z 177.A05 | Z 177.A06 | Z 177.A07 | Z 177.A09 | Z 177.B01 |
| Z 177.B02 | Z 177.B03 | Z 177.B04 | Z 177.B05 | Z 177.B06 |
| Z 177.B08 | Z 177.C01 | Z 177.D01 | Z 178.050 | Z 178.A01 |
| Z 178.AW1 | Z 178.B01 | Z 178.D05 | Z 178.S01 | Z 178.V01 |
| Z 178.V03 | Z 178.V05 | Z 178.V10 | Z 178.Y02 | Z 180.003 |
| Z 180.005 | Z 180.007 | Z 180.M30 | Z 181.005 | Z 182.001 |
| Z 182.003 | Z 182.005 | Z 182.007 | Z 182.008 | Z 182.M08 |
| Z 182.M15 | Z 183.3EA2 | Z 183.3P32 | Z 183.3P34 | Z 183.3PA2 |
| Z 183.5P32 | Z 183.8EA2 | Z 183.8P22 | Z 184.007 | Z 184.008 |
| Z 185.E02 | Z 185.E05 | Z 185.E10 | Z 185.P05 | Z 185.P10 |
| Z 185.RJ1 | Z 185.S01 | Z 185.S02 | Z 186.001 | Z 187.B01 |
| Z 187.S01 | Z 189.001 | Z 189.007 | Z 191.3EA2 | Z 191.3P32 |
| Z 191.8EA2 | Z 192.007 | Z 193.004 | Z 193.005 | Z 193.007 |
| Z 193.M08 | Z 194.M05 | Z 194.M10 | Z 194.M15 | Z 194.M20 |
| Z 194.M25 | Z 195.M05 | Z 195.M10 | Z 201.M01 | Z 201.M05 |
| Z 201.M10 | Z 201.PS2 | Z 201.PS3 |
Крепление со смещенным центром
|
Переходник от зажимного к сервофланцу
|
Монтажная насадка-проставка типа "колокол" из высокопрочного пластика - полифениленсульфида (PPS), предназначенная для крепления энкодеров с сервофланцем.
|

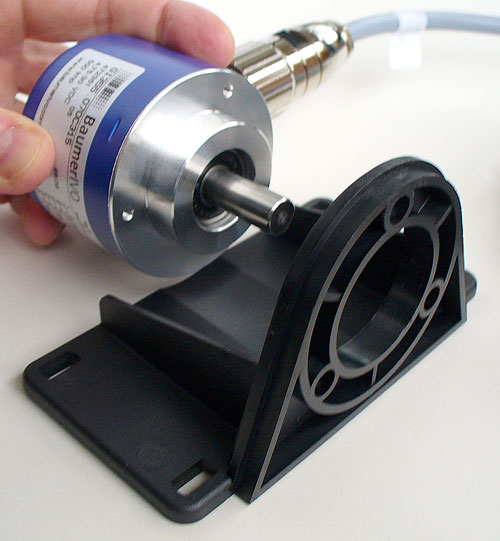

| Крепежный угольник из высокопрочного полифениленсульфида (PPS) для крепления всех энкодеров с зажимным фланцем на любую плоскую поверхность. |

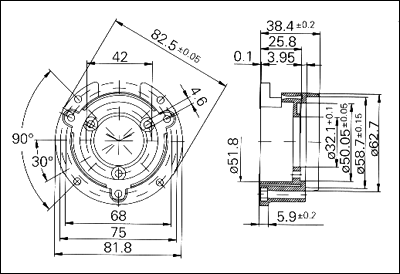

| Крепления для монтажной насадки для сервофланца Z 119.015 |
| Крепежная пружина из нержавеющей стали для энкодеров диаметром 58 мм. Пружина хорошо компенсирует аксиальные, радиальные, тангенциальные биения, а также вибрацию вала. Применение этого крепления позволяет скомпенсировать небольшую несоосность энкодера и вала объекта. В основном предназначена для инкрементальных энкодеров серий GI330 и GI331. |
| Юстировочная опора вращающего момента |
Адаптер для зажимного фланца для монтажа с эксцентриком
|
| Переходник для зажимного фланца на 65 мм |
| Внешний дополнительный подшипниковый фланец из алюминия может быть соединен с любым энкодером с сервофланцем и диаметром вала 6 мм. Он существенно увеличивает допустимую нагрузку на вал. Допустимое число оборотов - 10000 об/мин, аксиальная нагрузка 200 нм, радиальная нагрузка 250 нм. Компенсация радиального смещения +/- 0,3 мм, аксиального смещения +/- 0,4 мм. Ошибка в считывании угла до +/- 2,5°. Масса 380 г. В комплект поставки входит соединительная муфта и крепежные болты. |

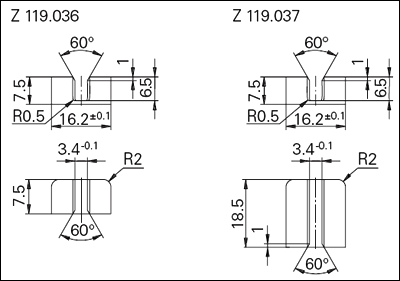

Z 119.036 Резиновый крепеж для монтажа длиной 7,5 мм
|
| Юстировочный комплект для установки опоры вращающего вращающего момента. Применяется в основном для энкодеров с полым валом серий GX, G0, G1, G2 |
| Штифт М5 для для установки опоры вращающего момента. Применяется в основном для энкодеров с полым валом серий GX, G0, G1, G2 |
| Юстировочная опора вращающего момента с резиновым элементом. Применяется для абсолютных энкодеров с полым валом серий GX/G1/G2. |
| Крепежная соединительная пружина для энкодеров с полым валом серий GX и G1. |
| Крепежная соединительная пружина для энкодеров с полым валом серий G1 и G2. |

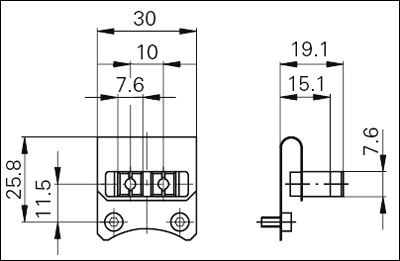

Z 119.053 - Крепежная соединительная пружина, высота 19,1 мм
|
Z 119.072 - Эластичное крепление для энкодера с диаметром корпуса 58 мм, расстояние между отверстиями 73 мм |
|
Рекомендуемые принадлежности и документация: |
Соединительная пружина
|
Эластичное крепление для энкодера с диаметром корпуса 58 мм
|
| Соединительная муфта из алюминия с пластиковыми пружинными элементами. Может работать до 12000 об/мин, компенсация радиального смещения +/- 0,3 мм, аксиального смещения +/- 0,4 мм. Ошибка в считывании угла до +/- 2,5°. Масса муфты 26 г, момент инерции 29,5 г*см*см.
Z 121.C01 - 6/10 мм Z 121.C02 - 6/6 мм Z 121.C03 - 10/10 мм Z 121.C04 - 10/16 мм Z 121.C05 - 6/16 мм Z 121.C06 - 10/14 мм Z 121.C07 - 10/12 мм Z 121.C08 - 8/10 мм |

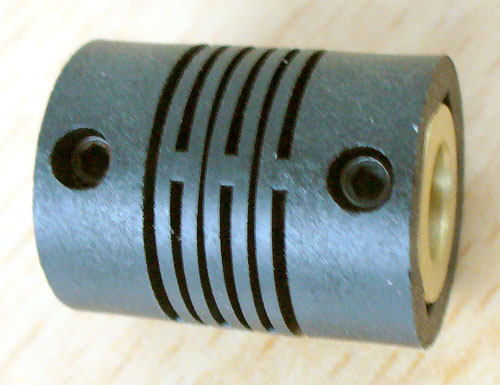

Соединительная муфта из пластмассы с буксами из легированной меди. Может работать до 12000 об/мин, компенсация радиального смещения +/- 0,3 мм, аксиального смещения +/- 0,2 мм. Ошибка в считывании угла до +/- 2,5°. Масса муфты 7 г, момент инерции 4,2 г*см*см.
Z 121.D01 - 6/6 мм |
Z 127.001 - Штеккер 5-контактный без кабелябез кабеля, 5-полюсный |
Z 130.001 - Штеккер 12-контактный без кабеля |
Z 131.001 - Штеккер 16-контактный без кабеля |
Z 132.001 - Штеккер 21-контактный без кабеля |
Абсолютные энкодеры имеют преимущество в том, что после остановки машины положение вала не потеряно и система не требует наладки. Для контроля более, чем один оборот применяются многооборотные энкодеры. Программирование таких приборов можно комфортабельно производить в привычной среде Windows. Так как энкодеры могут быть достаточно просто приспособлены к любой задаче, то при этом снижаются средства на перепрограммирование и хранение энкодеров. Программируемые многооборотные абсолютные энкодеры имеют дополнительно параллельный или SSI интерфейс. Если после замены энкодера требуется реализация новых функций, то предлагаемое Software автоматически распознает новые возможности программирования.
|
| Штеккер D-SUB 37-контактный |
Z 141.001 - Штеккер 12-контактный без кабеля |
Z 148.001 - Штеккер M23 12-контактный без кабеля |
Z 180.003 - Штеккер M12 5-контактный с кабелем 2 м Z 181.005 - Штеккер M12 5-контактный с кабелем 5 м,подключение M2/M3
|
Z 182.001 - Штеккер 12-контактный без кабеля |
