Крыльчатые и турбинные расходомеры жидкостей и газов
Лопастные реле и индикаторы потока

Meister

Немецкая компания Meister Strömungstechnik разрабатывает, производит и поставляет по всему миру системы контроля и измерения потока/расхода жидкостей и газов для применения в промышленных условиях. Ассортимент продукции включает в себя устройства, охватывающие широкий спектр жидких и газообразных веществ. Компания также предлагает индивидуальные проектные решения.

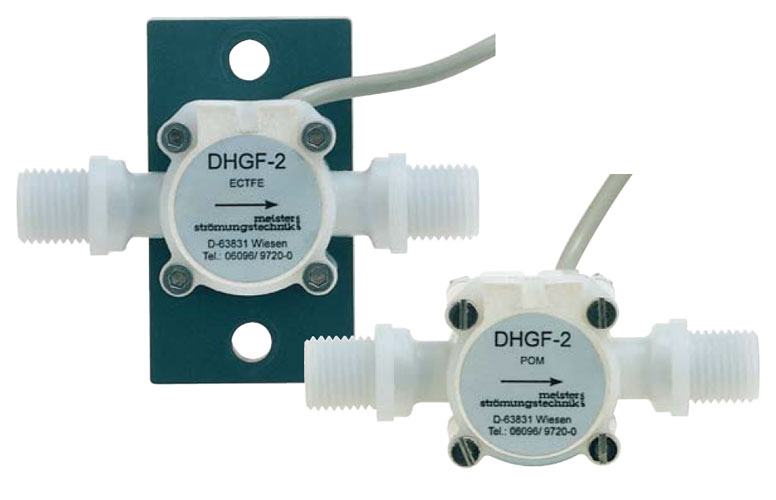

DHGF-2DHGF-4DHGA-2DHGA-4DHGA-10

DHGF-2
DHGF-4
DHGA-2
DHGA-4
DHGA-10

DHGF и DHGA - крыльчатые расходомеры для жидкостей с электрическим импульсным выходом. Прибор состоит из небольшого числа деталей, имеет малые габаритные размеры и массу, нетребователен к качеству проходящей жидкости.

Рабочее давлениедо 15 бар
Температура среды измерения, °Cот 0 до +80°C
Точность2% от максимального значения
Пределы измерения1,5...250 л/мин, разделено на 2 исполнения
Выходные контакты3-проводное подключение
Выходные сигналы 3500 или 10000 импульсов/литр
Степень защитыIP65
Напряжение питания, В4,5...24 В постоянного тока
Рабочее положениеЛюбое
Процесс-подключениеРезьба дюймовая 1/4"
МатериалыПолиоксидметилен или ECTFE (Фторопласт-30)

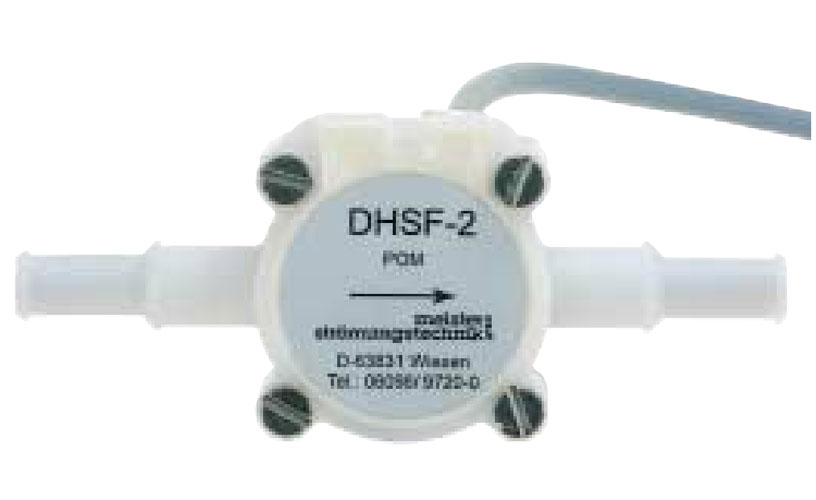

DHSF-2DHSF-4

DHSF-2
DHSF-4

DHSF-2 и DHSF-4 - крыльчатые расходомеры для жидкостей с электрическим импульсным выходом. Прибор состоит из небольшого числа деталей, имеет малые габаритные размеры и массу, нетребователен к качеству проходящей жидкости.

Рабочее давлениедо 6 бар
Температура среды измерения, °Cот 0 до +80°C
Точность2% от максимального значения
Пределы измерения1,5...250 л/мин, разделено на 2 исполнения
Выходные контакты3-проводное подключение
Выходные сигналы 3500 или 10000 импульсов/литр
Степень защитыIP65
Напряжение питания, В4,5...24 В постоянного тока
Рабочее положениеЛюбое
МатериалыПолиоксидметилен
Пределы вязкости жидкости1...10 мм²/с

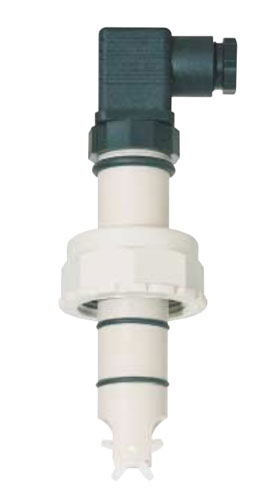

DHTF-1

DHTF-1

DHTF-1 - крыльчатый погружной измеритель скорости потока для жидкостей с электрическим импульсным выходом. Прибор выполнен из полипропилена, он состоит из небольшого числа деталей, имеет малые габаритные размеры и массу, нетребователен к качеству проходящей жидкости.

Рабочее давлениедо 10 бар
Температура среды измерения, °Cот 0 до +80°C
Точность1% от максимального значения
Пределы измерения0,15...10 м/с
Выходные контакты3-проводное подключение
Выходные сигналы 42 Гц на м/с
Степень защитыIP65
Напряжение питания, В4,5...24 В постоянного тока
Рабочее положениеВертикальное
МатериалыПолипропилен
Пределы вязкости жидкости0,5...20 мм²/с

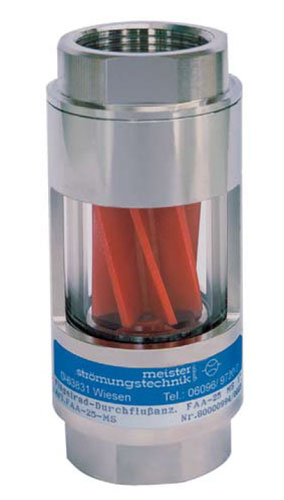

FAA

FAA

FAA - крыльчатый проточный осевой индикатор потока для жидкостей. Прибор состоит из небольшого числа деталей, имеет малые габаритные размеры и массу, нетребователен к качеству проходящей жидкости.

Рабочее давлениедо 10 бар
Температура среды измерения, °Cдо 100°C
Пределы измерения10...60 л/мин, разделено на 5 исполнений
Процесс-подключениеРезьба дюймовая 1/4"...1"

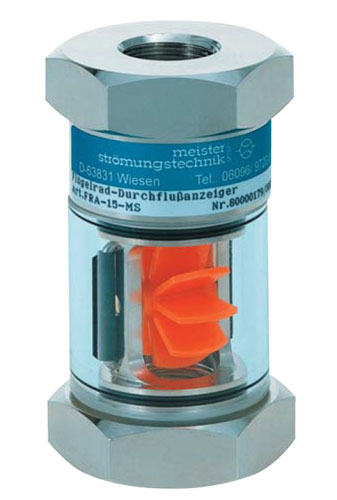

FRA

FRA

FRA- крыльчатый проточный радиальный индикатор потока для жидкостей. Прибор состоит из небольшого числа деталей, имеет малые габаритные размеры и массу, нетребователен к качеству проходящей жидкости.

Рабочее давлениедо 16 бар
Температура среды измерения, °Cдо 100°C
Пределы измерения0,7...100 л/мин, разделено на 7 исполнений
Процесс-подключениеРезьба дюймовая 1/4"...1 1/2"
МатериалыЛатунь либо нержавеющая сталь 1.4305

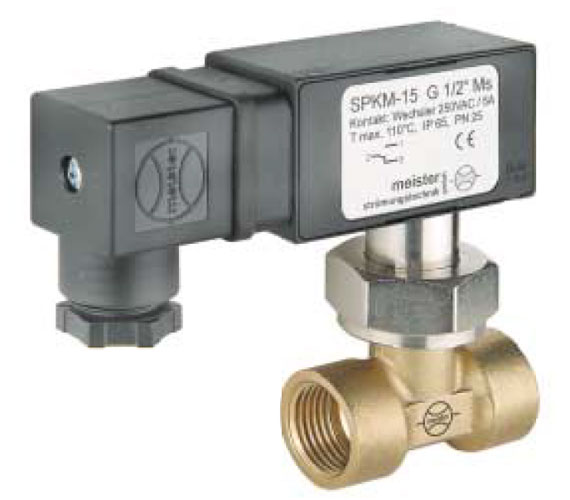

SPKM

SPKM

Реле потока для жидкостей лопастного типа с электрическим микровыключателем, управляемым подвижным магнитом. Прибор имеет заводскую калибровку для потока, направленного горизонтально. Однако прибор располагает подпружиненной лопастью, что позволяет монтировать его в любом пространственном положении, включая вертикальное. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса лопасти.

Рабочее давлениедо 25 бар
Потеря давления0,01 бар
Точность15% от максимального значения
Пределы измерения4...93 л/мин, разделено на 7 исполнений
Процесс-подключениеРезьба дюймовая 3/8"...2"
МатериалыЛатунь либо нержавеющая сталь 1.4571

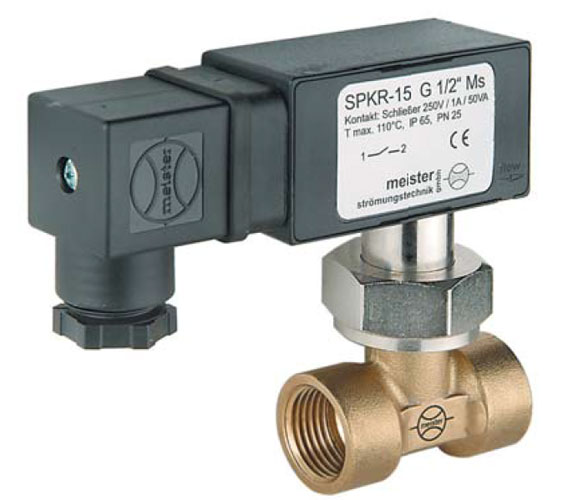

SPKR

SPKR

Реле потока для жидкостей лопастного типа с электрическим герконовым реле, управляемым подвижным магнитом. Прибор имеет заводскую калибровку для потока, направленного горизонтально. Однако прибор располагает подпружиненной лопастью, что позволяет монтировать его в любом пространственном положении, включая вертикальное. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса лопасти.

Рабочее давлениедо 25 бар
Потеря давления0,01 бар
Температура среды измерения, °Cдо 110°C
Точность15% от максимального значения
Пределы измерения3,5...69 л/мин, разделено на 7 исполнений
Рабочее положениеЛюбое
Процесс-подключениеРезьба дюймовая 3/8"...2"
МатериалыЛатунь либо нержавеющая сталь 1.4571

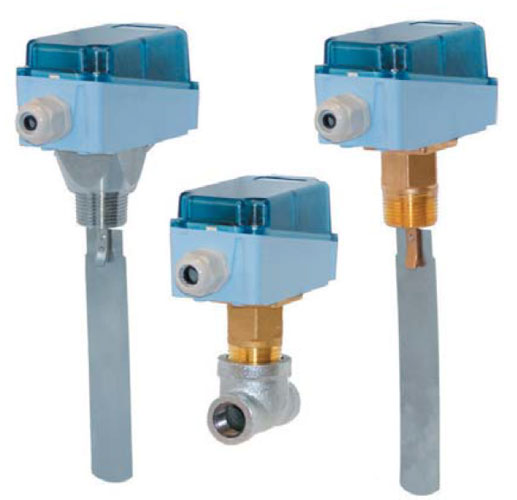

SPM

SPM

Реле потока для жидкостей лопастного типа с микровыключателем, управляемым подвижным магнитом. Прибор имеет заводскую калибровку для минимального значения, которое может быть на месте легко изменено.

Рабочее давлениедо 11 бар (латунь) или до 30 бар (нерж. сталь)
Температура среды измерения, °Cдо 120°C
Пределы измерения10...1600 л/мин, разделено на 16 исполнений
Выходные контакты3-проводное подключение
Напряжение питания, Вне требуется
Установка срабатывания контактовВыполняется на месте
Процесс-подключениеРезьба дюймовая 1/2"...8"
МатериалыЛатунь либо нержавеющая сталь 1.4571

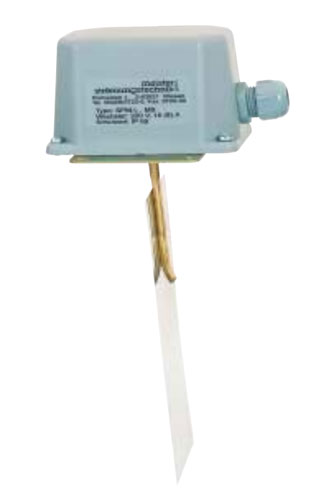

SPM-L

SPM-L

Реле потока для воздуха лопастного типа с микровыключателем, управляемым подвижным магнитом. Прибор имеет заводскую калибровку для минимального значения, которое может быть на месте легко изменено. Прибор предназначен для работы в системах охлаждения, отопления и климатизации.

Температура среды измерения, °Cот -10 до +85°C
Пределы измерения1...8 м/с
Выходные контакты3-проводное подключение
Напряжение питания, Вне требуется
Рабочее положениеЛюбое

TDHTDI

TDH
TDI

Расходомеры типа TDH...-15.../PPO и TDI...-15.../PPO для жидкостей являются турбинными расходомерами.

.
