Ротаметр - измерительный прибор для определения объёмного расхода газа или жидкости в единицу времени. Ротаметр состоит из конической трубки, расходящейся вверх, внутри которой перемещается поплавок-индикатор. Измеряемый поток жидкости или газа проходит через трубку снизу вверх и поднимает поплавок. Чем выше поплавок, тем больше площадь вокруг него, через которую может течь поток. Поднявшись настолько, что сила тяжести уравновешивает подъёмную силу со стороны потока, поплавок останавливается. Таким образом, каждому положению поплавка соответствует определённый расход.

Трубки ротаметров могут быть стеклянными (давление до 2,5 МПа) и металлическими (до 70 МПа). Поплавки в зависимости от свойств жидкости или газа изготовляют из различных металлов либо пластмасс. Ротаметр - сравнительно простое, надёжное, и потому недорогое устройство, для изготовления которого не требуются сложные технологии или дорогие материалы, что обеспечивает широкое распространение ротаметров.

Ротаметры для воды и подобных жидкостей
Название	Поток, л/мин	Давление, бар	Температура	Индикатор	Контакт	Аналог.	ATEX
DWG	0,1 - 50	0 - 10	-20°… 100°	■	■	■	■
DUG	0,2 - 250	0 - 10	-20°…100°	■	■	■	■
RVO/U-1	8 - 150	0 - 10	-20°…100	■	■	■	■
RVO/U-2	0,2 - 28	0 - 16	-20°…100°	■	■	■	■
RVO/U-4	0,005 - 5	0 - 16	-20°…100°	■	■	■	■
2000	0,002 - 17	0 - 15	-20°…80	■	■
6000	0,04 - 833	5 - 15	-20°…80°	■	■	■
DWM	0,1 - 50	200 - 300	-20°…100°		■	■	■
DWM/A	0,1 - 50	200 - 300	-20°…100°	■	■	■	■
DUM	0,2 - 250	200 - 300	-20°…100°		■	■	■
DUM/A	0,2 - 250	200 - 300	-20°…100°	■	■	■	■
M-21	0,007 - 17	16 - 40	-80°…250°	■	■	■	■
WBM-65	133 - 333	16 - 25	-20°…100°		■
WBMC	133 - 333	0 - 180	-20°…100°		■		■
RVM/U-1	10 - 150	250 - 300	-20°…100°		■	■	■
RVM/U-2	0,02 - 30	300 - 350	-20°…100°		■	■	■
RVM/U-4	0,005 - 5	300 - 350	-20°…100°		■	■	■
RVM/UA-1	10 - 150	250 - 300	-20°…100°	■	■	■	■
RVM/UA-2	0,02 - 30	300 - 350	-20°…100°	■	■	■	■
RVM/U-S4	0,005 - 5	0 - 16	-20°…100°		■	■
RVM/UM	0,1 - 120	250 - 300	-20°…120°		■		■
RMU-A	2,5 - 15,5	0 - 250	-20°…120°		■
RMU-B	0,4 - 15,5	0 - 250	-20°…100°		■
SC-250	0,05 - 3.000	16 - 40	-50°…300°	■	■	■	■
SC-250 H / V	0,2 - 1.000	16 - 40	-50°…300°	■	■	■	■
WY	2,5 – 100	0 – 10	-20°…100°	■	■	■	■
Название	Поток, л/мин	Давление, бар	Температура	Индикатор	Контакт	Аналог.	ATEX
KM-165	0,03 – 17	0 – 10	0°…60°	■	■	■
KM-185	0,03 – 17	0 – 10	0°…60°	■	■	■
KM-200	0,03 – 17	0 – 10	0°…60°	■	■	■
KM-335	0,8 – 1.000	0 – 10	0°…60°	■	■	■	■
KM-350	0,8 – 1.000	0 – 10	0°…60°	■	■	■	■
DHSF-2	0,025 – 1,67	6 – 10	0°…80°
DHGF-2	0,025 – 1,67	0 – 10	0°…80°
DHGA-2	0,025 – 1,67	0 – 10	0°…60°
DHSF-4	0,1 – 4,2	6 – 10	0°…80°
DHGF-4	0,1 – 4,2	0 – 10	0°…80°
DHGA-4	0,1 – 4,2	0 – 10	0°…60°			■
DHGF-10	0,8 – 16,7	0 – 6	0°…80°
DHGA-10	0,8 – 16,7	0 – 6	0°…60°			■
DHTF-1	4 – 1.178	0 – 10	0°…80°
FAA	1 – 60	5 – 10	0°…90°	■
FRA	0,7 – 100	0 – 16	0°…100°	■
TD…15…/PPO	2 – 40	0 – 10	0°…85°
TD…15…/MS	2 – 40	0 – 10	0°…85°
TD…-25/PP	4 – 160	2 – 10	0°…80°
TD…-25/MS	4 – 160	0 – 10	0°…85°
TD…-40/MS	7 – 417	0 – 10	0°…85°
SPM	2,3 – 2.762	11 – 30	-40°…120°
SPKM	4 – 93	0 – 25	-20°…110°		■
SPKR	3,5 – 69	0 – 25	-20°…110°		■
DP-65	13,3 – 13.333	16 – 40	-20°…300°	■	■	■	■
DMIK	0,5 – 250	0 – 16	5°…90°			■
Ротаметры для масла и др. вязких жидкостей
Название	Поток, л/мин	Давление, бар	Температура	Индикатор	Контакт	Аналог.	ATEX
DKG-1	0,1 – 90	0 – 10	-20°…120°	■	■	■	■

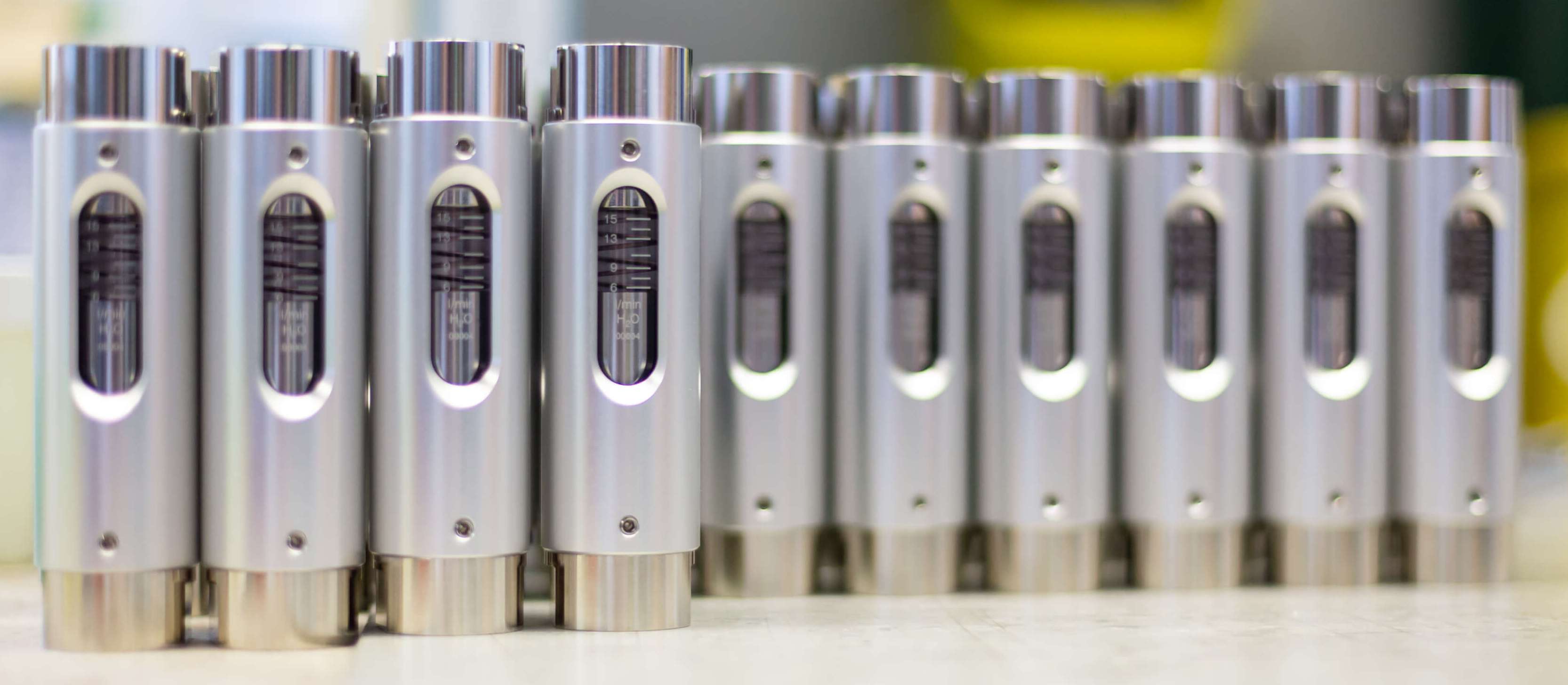

DKG-2	0,5 – 8	0 – 16	-20°…120°	■	■	■	■
DKM-1	0,5 – 110	250 – 300	-20°…120°		■	■	■
DKM-2	0,5 – 7	300 – 350	-20°…120°		■	■	■
DKM/A-1	0,5 – 110	250 – 300	-20°…120°	■	■	■	■
DKM/A-2	0,5 – 7	300 – 350	-20°…120°	■	■	■	■
DKME-1	1 – 80	250 – 300	-20°…120°		■	■	■
DKME/A-1	1 – 80	250 – 300	-20°…120°	■	■	■	■
COVOL	0,42 – 1.000	10 – 16	-40°…150°	■	■	■	■
WY/OIL	12 – 120	0 - 10	-20°…100°	■	■	■
Ротаметры для воздуха и газов
Название	Поток, л/мин	Давление, бар	Температура	Индикатор	Контакт	Аналог.	ATEX
DWG-L	3 – 1.600	0 – 10	-20°…80°	■	■	■	■
RVO/U-L1	22,5 – 625	0 – 10	-20°…100°	■	■	■	■
RVO/U-L2	3 – 500	0 – 16	-20°…100°	■	■	■	■
RVO/U-L4	0,2 – 42	0 – 16	-20°…100°	■	■	■	■
2000	0,05 – 500	0 – 15	-20°…80°	■	■
6000	1,17 – 25.000	5 – 15	-20°…80°	■	■	■	■
DWM-L	1 – 1.450	200 – 300	-20°…80°		■	■	■
DWM/A-L	1 – 1.450	200 – 300	-20°…80°	■	■	■	■
M-21	0,2 – 500	16 – 40	-80°…250°	■	■	■	■
RVM/U-L1	60 – 650	250 – 300	-20°…120°		■	■	■
RVM/U-L2	2,5 – 525	300 – 350	-20°…120°		■	■	■
RVM/U-L4	0,6 – 80	300 – 350	-20°…120°		■	■	■
SC-250	1,17 – 90.000	10 – 40	-50°…300°	■	■	■	■
KM-165	1,67 – 500	0 – 10	0°…60°	■	■
KM-185	1,67 – 500	0 – 10	0°…60°	■	■
KM-200	1,67 – 500	0 – 10	0°…60°	■	■
KM-335	25 – 14.000	0 – 10	0°…60°	■	■	■
KM-350	25 – 14.000	0 – 10	0°…60°	■	■	■	■
SPM-L	-	0 – 11	-10°…85°		■

---
