Немецкая компания INSEVIS предлагает решения по автоматизации производства на основе ПЛК собственного производства в программной среде, полностью совместимой с Simatic S7-300® производства Siemens. Предлагаются ПЛК со встроенной сенсорной панелью и компактные ПЛК для DIN-рейки, программируемые с помощью STEP7® (Siemens). ПЛК производства INSEVIS могут программироваться как собственным ПО VisuStage, так и посредством Siemens SIMATIC®-Manager.
Также предлагаются сенсорные панели различных размеров без контроллеров, их можно интегрировать в существующие системы и организовать коммуникации между ними. Все ПЛК производства INSEVIS располагают множеством дополнительных функций, обеспечивающих простоту, удобство пользования и комплектность решений. Модульное построение систем автоматизации на базе ПЛК INSEVIS гарантирует высокое немецкое качество в сочетании с бюджетной ценой аппаратуры.
Полный каталог INSEVIS (англ.)
Контроллеры и периферийные устройства INSEVIS являются бюджетной альтернативой SIEMENS и программируются в среде Simatic STEP7®, однако они не являются взаимозаменяемой копией аналогичного оборудования SIEMENS.
Приглашаем к сотрудничеству инжиниринговые компании и системных интеграторов, имеющих возможности, желание и ресурсы реализовывать проекты на основе ПЛК производства INSEVIS.
Параметры всех периферийных устройств INSEVIS устанавливаются посредством фирменного программного обеспечения. Конфигурирование позволяет устанавливать назначение входов и выходов, а также 2-, 3- или 4-проводное подключение сигналов. Широкая унификация модулей сокращает разнообразие периферийных устройств, упрощает конфигурирование системы и таким образом снижает издержки по вводу в эксплуатацию и обслуживанию системы автоматизации. Для постоянных заказчиков предлагается размещение на шильдиках всех устройств их фирменного логотипа и др. данных.
Станции распределенной периферии предназначены для установки модулей ввода-вывода и организации взаимообмена данными с ПЛК. Простое интуитивно понятное конфигурирование всех функций периферии даёт наладчику необходимую свободу гибко адаптировать систему к потребностям и пожеланиям пользователя и лучше использовать имеющиеся входы и выходы. Постоянно расширяемый ассортимент охватывает дигитальные (логические), аналоговые, функциональные и счётные модули. Для достижения высокой культуры производства, качества и удобства пользования предусмотрена компактная чёткая маркировка всех клемм и контактов разъёмов.
Периферийные модули, установленные непосредственно на ПЛК, взаимодействуют с INSEVIS-CPU через внутреннюю шину, размещённую на задней стенке ПЛК. Модули, установленные на периферийных станциях, являются децентрализованной периферией и взаимодействуют с INSEVIS-CPU посредством внешней шины с интерфейсом CANopen, по протоколу, совместимому со всеми ПЛК. Управление предельно просто, достаточно ввести номер узла, чтобы система подключила станцию с модулями. Любая ошибка адресации моментально распознаётся и показывается, от пользователя не требуются знания CAN-протокола.
Полный каталог INSEVIS (англ.)

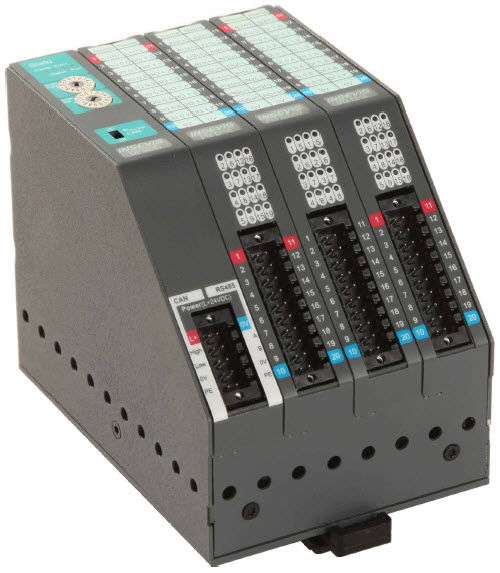

Децентрализованная головная периферийная станция с 3 свободными слотами для построения систем распределенного ввода-вывода программируемых контроллеров, для установки модулей ввода-вывода. Периферийные станции взаимодействуют с ПЛК посредством внешней шины с интерфейсом CANopen. |
| Назначение | Установка периферийных модулей |
| Количество слотов расширения | 3 |
| Протокол взаимодействия с ПЛК | CANopen |
| Установка адреса станции (номера узла) | посредством двух переключателей |
| Время опроса модулей расширения | 0,1 ... 0,25 мс |
| Размеры | 82 x 116,5 x 92 мм |
| Вес | 0,4 кг |
| Длина подключаемых кабелей | до 30 м (неэкранированный) или до 100 м (экранированный) |
| Подключение | 10-контактный штеккер |
| Напряжение питания | 24 VDC (10...30 VDC) |
| Программное обеспечение | ConfigStage |
| Рабочая температура | -20°C ... +60°C |
| Особенности | Наклейки маркировки сигналов |
|
|
Рекомендуемые принадлежности и документация:
- E-CON10D-00, разъём 2х5 контактов, с рычагом
- E-CONS10D-00, разъём 2х5 контактов, с фланцем под винты
|
|

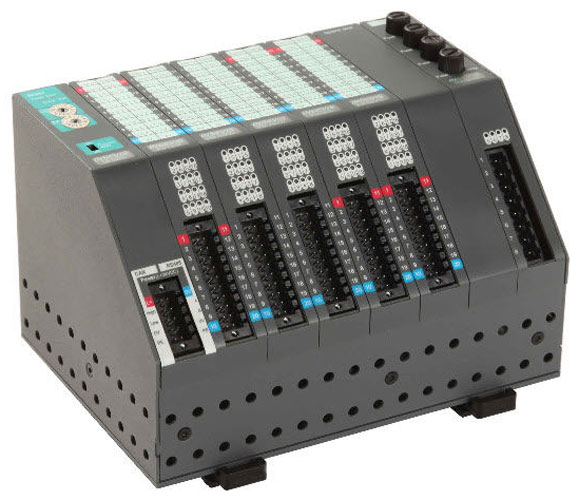

Децентрализованная головная периферийная станция с 7 свободными слотами для построения систем распределенного ввода-вывода программируемых контроллеров, для установки модулей ввода-вывода. Периферийные станции взаимодействуют с ПЛК посредством внешней шины с интерфейсом CANopen. |
| Назначение | Установка периферийных модулей |
| Количество слотов расширения | 7 |
| Протокол взаимодействия с ПЛК | CANopen |
| Установка адреса станции (номера узла) | посредством двух переключателей |
| Время опроса модулей расширения | 0,1 ... 0,25 мс |
| Размеры | 162 x 116,5 x 92 мм |
| Вес | 0,6 кг |
| Длина подключаемых кабелей | до 30 м (неэкранированный) или до 100 м (экранированный) |
| Подключение | 10-контактный штеккер |
| Напряжение питания | 24 VDC (10...30 VDC) |
| Программное обеспечение | ConfigStage |
| Рабочая температура | -20°C ... +60°C |
| Особенности | Наклейки маркировки сигналов |
|
|
Рекомендуемые принадлежности и документация:
- E-CON10D-00, разъём 2х5 контактов, с рычагом
- E-CONS10D-00, разъём 2х5 контактов, с фланцем под винты
|
|

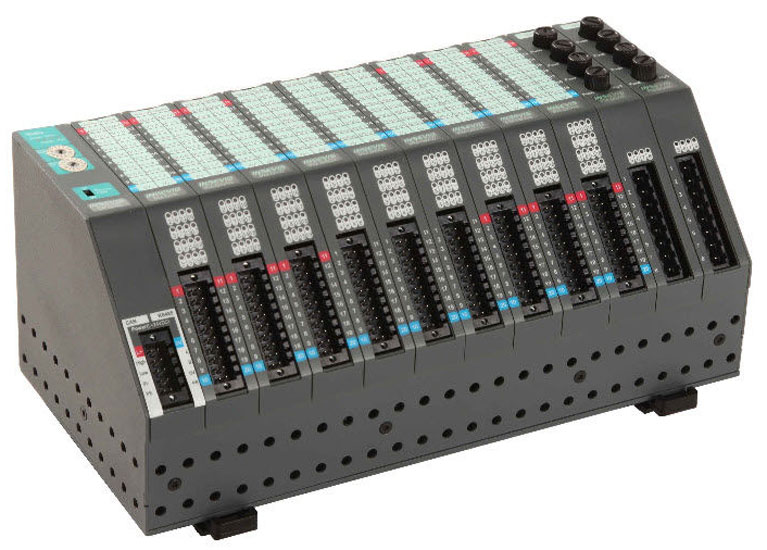

Децентрализованная головная периферийная станция с 11 свободными слотами для построения систем распределенного ввода-вывода программируемых контроллеров, для установки модулей ввода-вывода. Периферийные станции взаимодействуют с ПЛК посредством внешней шины с интерфейсом CANopen. |
| Назначение | Установка периферийных модулей |
| Количество слотов расширения | 11 |
| Протокол взаимодействия с ПЛК | CANopen |
| Установка адреса станции (номера узла) | посредством двух переключателей |
| Время опроса модулей расширения | 0,1 ... 0,25 мс |
| Размеры | 242 x 116,5 x 92 мм |
| Вес | 0,8 кг |
| Длина подключаемых кабелей | до 30 м (неэкранированный) или до 100 м (экранированный) |
| Подключение | 10-контактный штеккер |
| Напряжение питания | 24 VDC (10...30 VDC) |
| Программное обеспечение | ConfigStage |
| Рабочая температура | -20°C ... +60°C |
| Особенности | Наклейки маркировки сигналов |
|
|
Рекомендуемые принадлежности и документация:
- E-CON10D-00, разъём 2х5 контактов, с рычагом
- E-CONS10D-00, разъём 2х5 контактов, с фланцем под винты
|
|

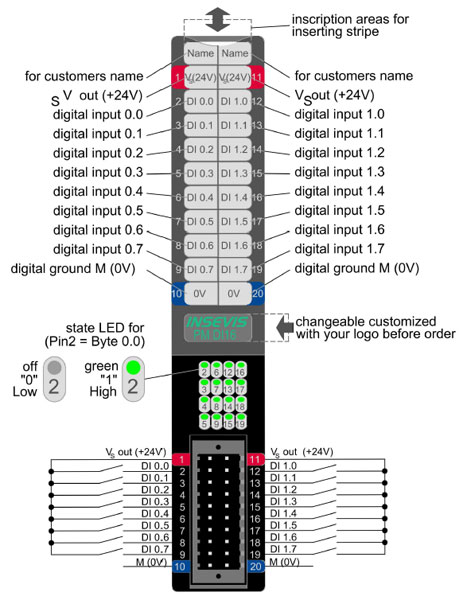

Периферийный модуль с 16 дигитальными логическими входами 24 В предназначен для установки либо непосредственно в ПЛК, либо в периферийную станцию. Компактное исполнение шириной 20 мм.
|
| Назначение | Периферийный модуль дигитальных логических входов |
| Напряжение питания | 24 V DC (11...30 V DC) через ПЛК или периферийную станцию |
| Дигитальные логические входы (24 В) | 16 |
| Логический уровень 0 | 0...+5 В (вход) или до +1 В (выход) |
| Логический уровень 1 | +7,5...+30 В (вход) или напр. питания (выход) |
| Время включения от 0 к 1 | 90 мкс |
| Время выключения от 1 к 0 | 1,4 мс |
| Подключение | 20-контактный разъём |
| Особенности | Наклейки маркировки сигналов |
| Близкий по параметрам модуль Siemens | 6ES7 321-7BH01-0AB0 |
|
|
Рекомендуемые принадлежности и документация:
- E-CON20D-00, разъём 2х10 контактов, с рычагом
- E-CONS20D-00, разъём 2х10 контактов, с фланцем под винты
|
|

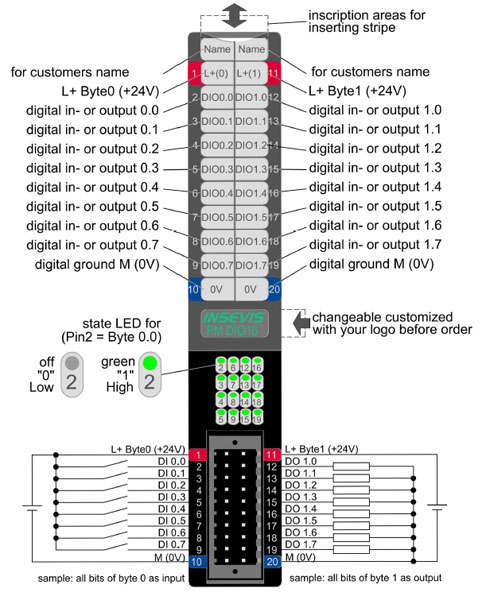

Периферийный модуль с 16 дигитальными логическими входами либо выходами 24 В предназначен для установки либо непосредственно в ПЛК, либо в периферийную станцию. Компактное исполнение шириной 20 мм. Назначение входа или выхода устанавливается схемотехникой использования.
|
| Назначение | Периферийный модуль дигитальных логических входов / выходов |
| Напряжение питания | 24 V DC (11...30 V DC) через ПЛК или периферийную станцию |
| Программное обеспечение | ConfigStage |
| Дигитальные логические входы (24 В) | 16 входов (модут быть выходами) |
| Дигитальные логические выходы (24 В) | 16 выходов (модут быть входами) |
| Логический уровень 0 | 0...+5 В (вход) или до +1 В (выход) |
| Логический уровень 1 | +7,5...+30 В (вход) или напр. питания (выход) |
| Время включения от 0 к 1 | 50 мкс (выход) или 1,5 мс (вход) |
| Время выключения от 1 к 0 | 30 мкс (выход) или 4,6 мкс (вход) |
| Подключение | 20-контактный разъём |
| Особенности | Наклейки маркировки сигналов |
| Близкий по параметрам модуль Siemens | 6ES7 321-1CH00-0AA0 |
|
|
Рекомендуемые принадлежности и документация:
- E-CON20D-00, разъём 2х10 контактов, с рычагом
- E-CONS20D-00, разъём 2х10 контактов, с фланцем под винты
|
|

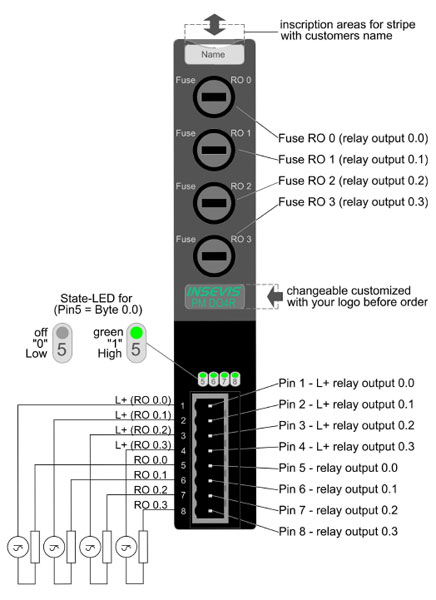

Периферийный модуль с 4 релейными выходами предназначен для установки либо непосредственно в ПЛК, либо в периферийную станцию. Компактное исполнение шириной 20 мм.
|
| Назначение | Модуль с 4 релейными выходами |
| Протокол взаимодействия с ПЛК | CANopen |
| Установка адреса станции (номера узла) | посредством двух переключателей |
| Напряжение питания | 24 V DC (11...30 V DC) через ПЛК или периферийную станцию |
| Время включения от 0 к 1 | 5...10 мс |
| Время выключения от 1 к 0 | 2...5 мс |
| Подключение | 10-контактный разъём |
| Релейные выходы | 4 релейных выхода с нагрузкой 230 В / 3 А |
| Особенности | Наклейки маркировки сигналов |
| Особенности | Макс. частота переключения под нагрузкой 5 раз в секунду |
|
|
Рекомендуемые принадлежности и документация:
- E-CON08, разъём 1х8 контактов
|
|

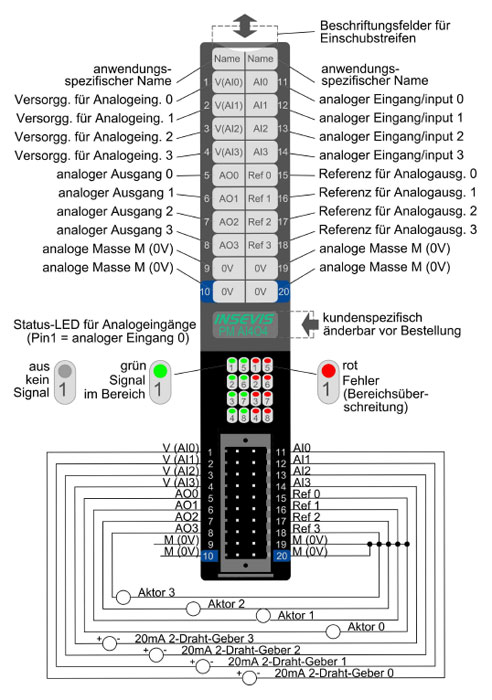

Периферийный модуль с 4 аналоговыми входами и 4 аналоговыми выходами предназначен для установки либо непосредственно в ПЛК, либо в периферийную станцию. Компактное исполнение шириной 20 мм.
|
| Назначение | Модуль аналоговых входов и выходов |
| Протокол взаимодействия с ПЛК | CANopen |
| Установка адреса станции (номера узла) | посредством двух переключателей |
| Напряжение питания | 24 V DC (11...30 V DC) через ПЛК или периферийную станцию |
| Программное обеспечение | ConfigStage |
| Аналоговые входы | 4 конфигурируемых входа (0...20mA, 4...20mA ±10V, ±5V, ±2,5V, 0..10V) |
| Аналоговые выходы | 4 конфигурируемых выхода (±20mA, 4...20mA, ±10V) |
| Разрешение аналоговых сигналов | 12...16 бит (по входу) и 12 бит (по выходу) |
| Особенности | Наклейки маркировки сигналов |
| Особенности | Светодиодные индикаторы состояния входов и выходов |
| Особенности | Точность по входам и выходам до 1% |
| Близкий по параметрам модуль Siemens | 6ES7335-7HG01-0AB0 |
|
|
Рекомендуемые принадлежности и документация:
- E-CON20A-00, разъём 2х10 контактов, с рычагом
- E-CONS20A-00, разъём 2х10 контактов, с фланцем под винты
|
|

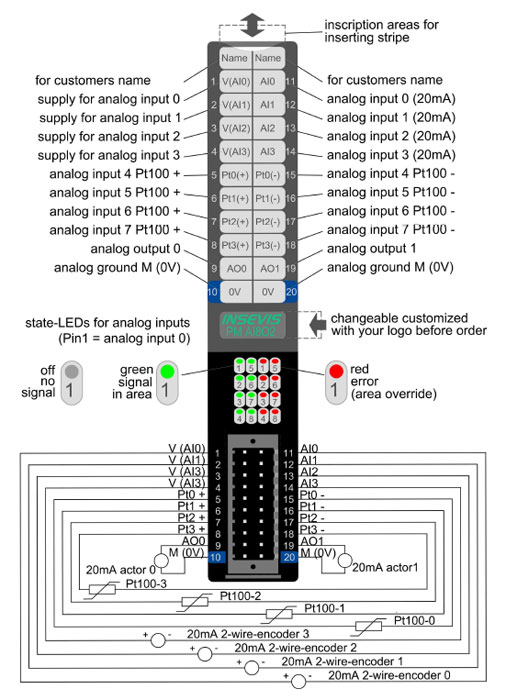

Периферийный модуль с 8 аналоговыми входами и 2 аналоговыми выходами предназначен для установки либо непосредственно в ПЛК, либо в периферийную станцию. Компактное исполнение шириной 20 мм.
|
| Назначение | Модуль аналоговых входов и выходов |
| Протокол взаимодействия с ПЛК | CANopen |
| Установка адреса станции (номера узла) | посредством двух переключателей |
| Напряжение питания | 24 V DC (11...30 V DC) через ПЛК или периферийную станцию |
| Программное обеспечение | ConfigStage |
| Аналоговые входы | 4 входа (Pt100) и 4 входа (4...20mA) |
| Аналоговые выходы | 2 выхода (4...20mA) |
| Время включения от 0 к 1 | 1 мс ... 35767 мс (цикл опроса входов программируется) |
| Разрешение аналоговых сигналов | 12 бит (по входу) и 12 бит (по выходу) |
| Особенности | Наклейки маркировки сигналов |
| Особенности | Светодиодные индикаторы состояния входов и выходов |
| Особенности | Время установки выхода 5 мс |
| Близкий по параметрам модуль Siemens | 6ES7 334-0KE00-0AB0 |
|
|
Рекомендуемые принадлежности и документация:
- E-CON20A-00, разъём 2х10 контактов, с рычагом
- E-CONS20A-00, разъём 2х10 контактов, с фланцем под винты
|
|

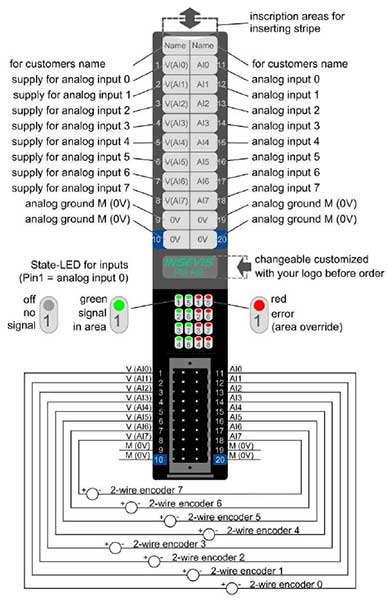

Периферийный модуль с 8 аналоговыми входами предназначен для установки либо непосредственно в ПЛК, либо в периферийную станцию. Компактное исполнение шириной 20 мм.
|
| Назначение | Модуль аналоговых входов |
| Протокол взаимодействия с ПЛК | CANopen |
| Установка адреса станции (номера узла) | посредством двух переключателей |
| Напряжение питания | 24 V DC (11...30 V DC) через ПЛК или периферийную станцию |
| Программное обеспечение | ConfigStage |
| Аналоговые входы | 0...20mA, 4...20mA, 0...10 V ± 2,5V ± 5V ± 10V |
| Время включения от 0 к 1 | 1 мс ... 35767 мс (цикл опроса входов программируется) |
| Разрешение аналоговых сигналов | 12 бит (по входу) |
| Особенности | Наклейки маркировки сигналов |
| Особенности | Светодиодные индикаторы состояния входов и выходов |
| Особенности | Время установки выхода 5 мс |
| Близкий по параметрам модуль Siemens | 6ES7 334-0KE00-0AB0 |
|
|
Рекомендуемые принадлежности и документация:
- E-CON20A-00, разъём 2х10 контактов, с рычагом
- E-CONS20A-00, разъём 2х10 контактов, с фланцем под винты
|
|

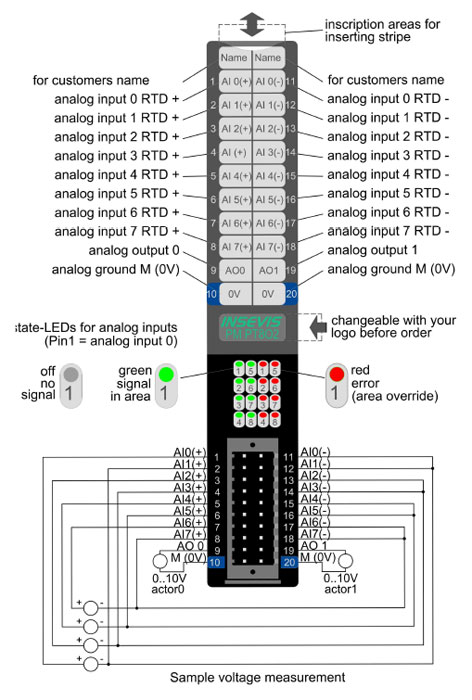

Периферийный модуль автоматического регулирования температуры с 8 аналоговыми конфигурируемыми входами для резистивных термометров (RTD) и 2 аналоговыми выходами предназначен для установки либо непосредственно в ПЛК, либо в периферийную станцию. Входы могут быть сконфигурированы для 2-, 3- или 4-проводного подключения датчиков. Компактное исполнение шириной 20 мм.
|
| Назначение | Модуль аналоговых входов и выходов |
| Протокол взаимодействия с ПЛК | CANopen |
| Установка адреса станции (номера узла) | посредством двух переключателей |
| Напряжение питания | 24 V DC (11...30 V DC) через ПЛК или периферийную станцию |
| Программное обеспечение | ConfigStage |
| Аналоговые входы | 8 входов (Pt100, Pt1000, Ni100, Ni1000, KTY81) |
| Аналоговые выходы | 2 выхода (0,5 … 10V) |
| Время включения от 0 к 1 | 1 мс ... 35767 мс (цикл опроса входов программируется) |
| Разрешение аналоговых сигналов | 12 бит (по входу) и 12 бит (по выходу) |
| Особенности | Наклейки маркировки сигналов |
| Особенности | Светодиодные индикаторы состояния входов и выходов |
| Особенности | Точность по входам и выходам до 1% |
| Близкий по параметрам модуль Siemens | 6ES7 355-2CH00-0AE0 |
|
|
Рекомендуемые принадлежности и документация:
- E-CON20A-00, разъём 2х10 контактов, с рычагом
- E-CONS20A-00, разъём 2х10 контактов, с фланцем под винты
|
|
|

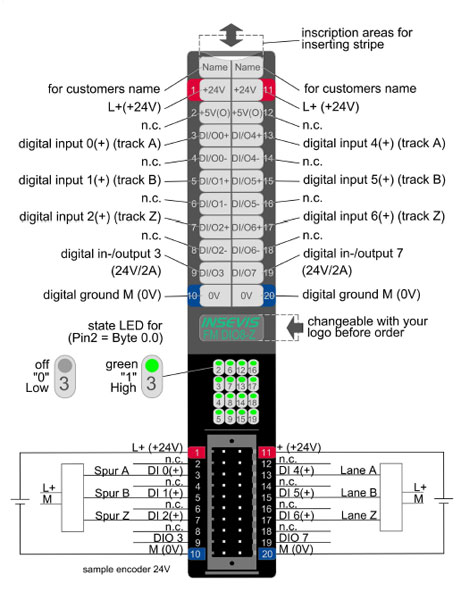

Периферийный функциональный модуль с 6 импульсными входами для двух инкрементальных энкодеров с 2 дигитальными логическими входами либо выходами 24 В предназначен для установки либо непосредственно в ПЛК, либо в периферийную станцию. Компактное исполнение шириной 20 мм. Назначение входа или выхода устанавливается схемотехникой использования. Посредством ПО модули могут быть конфигурированы как 2 реверсивных счетчика и 2 компаратора или же как 2 счетчика для измерения частоты и 2 компаратора. Объём счётчика 32 бит, минимальное разрешение 40 нс, входной фильтр.
|
| Назначение | Модуль для подключения 2 инкрементальных энкодеров (A,B,Z) или 2 абсолютных энкодеров (RS422) |
| Протокол взаимодействия с ПЛК | CANopen |
| Установка адреса станции (номера узла) | посредством двух переключателей |
| Напряжение питания | 24 V DC (11...30 V DC) через ПЛК или периферийную станцию |
| Программное обеспечение | ConfigStage |
| Дигитальные логические входы (24 В) | 2 входа (модут быть выходами) |
| Дигитальные логические выходы (24 В) | 2 выхода (модут быть входами) |
| Логический уровень 0 | 0...+5 В (вход) или до +1 В (выход) |
| Логический уровень 1 | +7,5...+30 В (вход) или напр. питания (выход) |
| Время включения от 0 к 1 | 50 мкс |
| Время выключения от 1 к 0 | 30 мкс |
| Подключение | 20-контактный разъём |
| Импульсные счётные входы | 2 инкрементальных энкодера (A,B,Z) или 2 абсолютных энкодера (RS422) с питанием 5 В либо 24 В |
| Особенности | Наклейки маркировки сигналов |
| Особенности | Светодиодные индикаторы состояния входов и выходов |
| Особенности | Макс. частота импульсных входов 125 кГц |
|
Заказные номера выпускаемых исполнений модуля PM DIO8-Z:
| Исполнение |
Заказной номер |
Дигит. входы |
Дигит. выходы |
| DIO8-Z для сигналов 24 В |
PM-DIO8Z-24V-03 |
6 х 24В |
2 х 24В/2А |
| DIO8-Z для сигналов 5 В |
PM-DIO8Z-5V-03 |
6 х 5В |
2 х 5В/2А |
| DIO8-Z для сигналов RS422 |
PM-DIO8Z-422-03 |
6 х двунаправленных каналов RS485 / RS422 |
2 х 24В/2А |
|
Рекомендуемые принадлежности и документация:
- E-CON20D-00, разъём 2х10 контактов, с рычагом
- E-CONS20D-00, разъём 2х10 контактов, с фланцем под винты
|
|

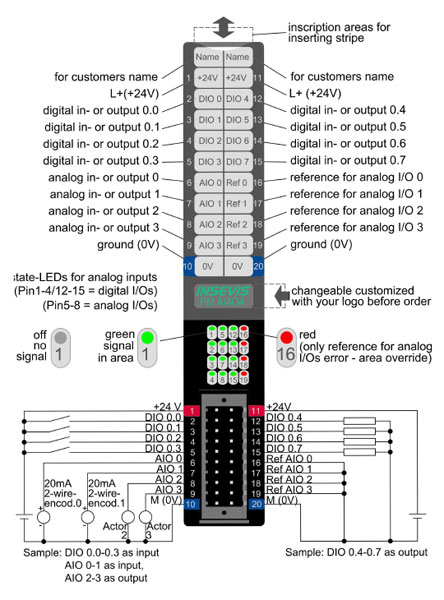

Периферийный комбинированный модуль с дигитальными (логическими), аналоговыми и импульсными входами предназначен для установки либо непосредственно в ПЛК, либо в периферийную станцию. Компактное исполнение шириной 20 мм. Назначение входа или выхода устанавливается схемотехникой использования.
|
| Назначение | Периферийный модуль с дигитальными (логическими), аналоговыми и импульсными входами |
| Протокол взаимодействия с ПЛК | CANopen |
| Установка адреса станции (номера узла) | посредством двух переключателей |
| Напряжение питания | 24 V DC (11...30 V DC) через ПЛК или периферийную станцию |
| Программное обеспечение | ConfigStage |
| Дигитальные логические входы (24 В) | 8 входов (модут быть выходами) |
| Дигитальные логические выходы (24 В) | 8 выходов (модут быть входами) |
| Логический уровень 0 | 0...+5 В (вход) или до +1 В (выход) |
| Логический уровень 1 | +7,5...+30 В (вход) или напр. питания (выход) |
| Аналоговые входы | 4 конфигурируемых входа (0...20mA , 4...20mA, ±10V) |
| Аналоговые выходы | 4 конфигурируемых выхода (0...20mA , 4...20mA, ±10V) |
| Подключение | 20-контактный разъём |
| Импульсные счётные входы | 2 инкрементальных энкодера (A,B,Z) или 2 счётчика с предустановками |
| Особенности | Наклейки маркировки сигналов |
| Особенности | Светодиодные индикаторы состояния входов и выходов |
| Особенности | Точность по входам и выходам до 1% |
|
|
|

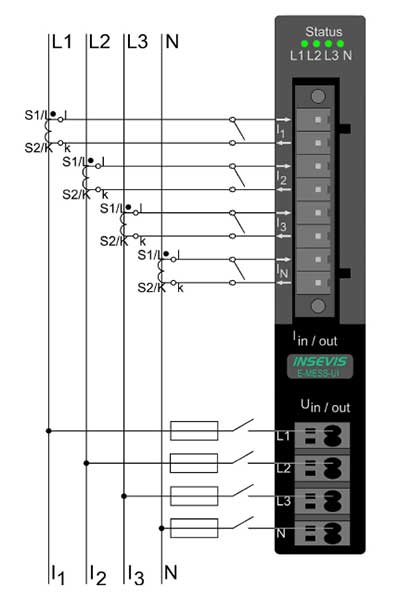

Функциональный блок E-Mess UI (3 входа трансформатора напряжения и 4 входа трансформатора тока для L1-L3, N) представляет собой компактный периферийный модуль с входами напряжения и тока для измерения потребляемой энергии в 3-фазной сети. Этот модуль измеряет ток, напряжение и угол фазы. Внутренний контроллер обеспечивает вычисление активной и реактивной мощности, а также коэффициента мощности cos f и предоставляет все значения для отображения процесса, а также итоговые значения (баланс).
|
|
|
|

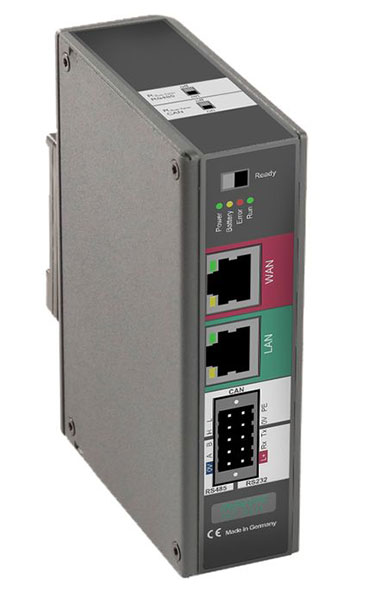

Функциональный шлюз S7-IIoT-Gateway позволяет, с одной стороны, оптимально соединить решения S7 с миром BigData, а с другой - обеспечить безопасное соединение между точками S7 полностью без порталов и облачных вычислений. В соответствии с "Reference Architecture Model Industry 4.0 - RAMI4.0", INSEVIS предлагает все встроенные интерфейсы конфигурации, так что для выполнения и сохранения обширных настроек достаточно одного лишь браузера. Управление пользователями гарантирует, что только авторизованные операторы могут выполнять настройки и что только авторизованные устройства могут устанавливать соединения с вашим решением S7. Внешний доступ может быть безопасно настроен через openVPN. Главная привлекательность шлюза INSEVIS S7-IIoT-Gateway заключается в том, что интегрированный NodeRED позволяет реализовать практически неограниченное количество дополнительных функций. S7-IIoT-Gateway предоставляет NodeRED внутренние данные процесса S7 в качестве точек данных, а затем инженер проекта NodeRED решает, что он хочет установить: будет ли приборная панель в виде веб-визуализации, будь то твиды, электронная почта, FTP функции; с знаниями об использовании NodeRED открываются совершенно новые возможности.
|
|
|
|
в Skype
