ParCon - световые вилочные датчики
![]() |
Мы предлагаем оборудование BAUMER по ценам, ниже заводских. При каждом запросе указывайте полный заказной номер прибора. |
В вилочных шлейфовых датчиках ParCon передатчик и приемник (отражатель) объединены в одном корпусе и представляют собой световой барьер. При прерывании падающего луча внешним объектом выходной сигнал датчика переключается или изменяется.
![]() Измерение формы и диаметра цилиндрических объектов |
Технология. В светочувствительных датчиках луч встроенного освещения отражается противоположной светоотражающей конструкцией и воспринимается диодной матрицей. Длина диодной матрицы вместе с оптикой определяет размер измерительного поля. Благодаря узкодиапазонной матрице измерительное поле представляет собой лишь узкую полосу. Если объект затеняет часть падающего света, то отраженный свет не будет падать на соответствующую часть диодной матрицы. Интегрированный микроконтроллер анализирует темные области и темно-яркие переходы и вычисляет соответствующее аналоговое значение в зависимости от режима измерения. Светочувствительный датчик излучает поток параллельных лучей, что делает объект одинаковым по размеру на любом расстоянии от приёмной матрицы. |
Датчики предназначены для прямого обнаружения объектов и измерения их размеров. Лазерный излучатель и приемник находятся в одном корпусе, при этом исходящий тонкий лазерный луч отражается от объекта обнаружения. Тонкий лазерный луч позволяет обнаруживать даже очень маленькие объекты и измерять их размеры. | |
Высокая производительность благодаря быстрому и надежному распознавания объектов. Параллельное поле излучения делает объект одинаковым по размеру на любом расстоянии измерения. Благодаря высокой частоте переключения и измерения можно легко обнаруживать и обмерять быстро движущиеся объекты. Высокая степень безопасности процесса. Прочный алюминиевый корпус с классом защиты IP67 для промышленного использования. Параллельные световые лучи предотвращают попадание внешних объектов на измерительный сигнал на конвейерах. Экономия времени при монтаже и вводе в эксплуатацию. Конфигурация одной кнопки для двух режимов измерения (край, центр). Встроенный отражатель для легкой установки. Компактный датчик для компактной установки. Комплексная система оценки сигналов с большим сроком службы. |
![]() Надёжное распознавание и подсчёт небольших объектов. |
Экономически эффективные и простые в установке лазерные вилочные датчики для малых конвейеров, упаковочных автоматов и др. Вилочный оптический датчик распознает предметы и материалы бесконтактным способом и оповещает об их наличии с помощью коммутационного сигнала. |
Наименование | Документы | Характеристики | Дистанция измерения | Выход |
---|---|---|---|---|
ZADM 034I220.0021 Послать запрос |
Datasheet Manual |
контроль кромки объекта измерение |
0...200 mm | 4...20 mA |
ZADM 034I220.0022 Послать запрос |
Datasheet Manual |
контроль кромки объекта измерение |
0...200 mm | 4...20 mA |
ZADM 034I240.0001 Послать запрос |
Datasheet Manual |
контроль кромки объекта измерение |
до 40 mm | 4...20 mA |
ZADM 034I240.0021 Послать запрос |
Datasheet Manual |
контроль кромки объекта измерение |
до 40 mm | 4...20 mA |
ZADM 034P240.6901 Послать запрос |
Datasheet Manual |
контроль кромки объекта teach-in, переключение |
до 40 mm | логика PNP |
ZADM 034P240.6921 Послать запрос |
Datasheet Manual |
контроль кромки объекта teach-in, переключение |
до 40 mm | логика PNP |
- | - | - | - | - |

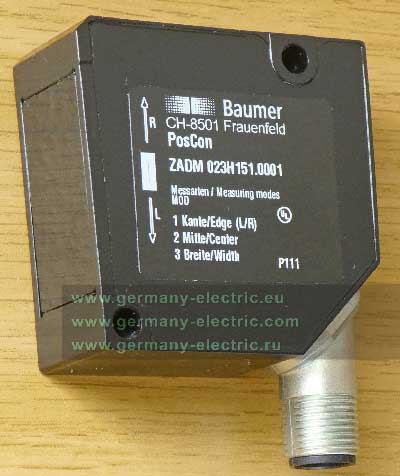

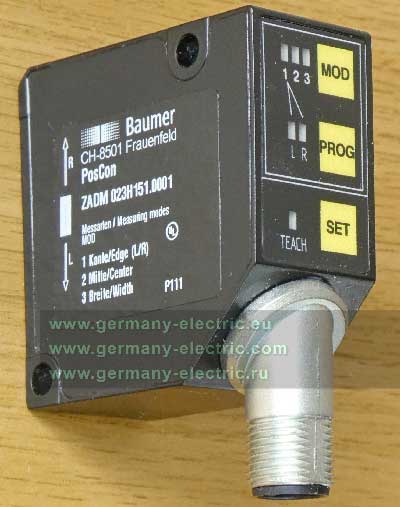

ZADM 023H151.0001 | ZADM 023H151.0002 | ZADM 023H151.0011 | ZADM 023H151.0012 | ZADM 023H300.0001 |
ZADM 023H300.0002 | ZADM 023H300.0011 | ZADM 023H300.0012 | ZADM 023H351.0001 | ZADM 023H351.0002 |
ZADM 023H351.0011 | ZADM 023H351.0012 | ZADM 023H871.0001 | ZADM 023H871.0002 | ZADM 023H871.0011 |
ZADM 034I220.0021 | ZADM 034I220.0022 | ZADM 034I240.0001 | ZADM 034I240.0002 | ZADM 034I240.0021 |
ZADM 034I240.0023 | ZADM 034P240.6901 | ZADM 034P240.6921 | - | - |
