Гидростатические датчики уровня

ACS-CONTROL-SYSTEM

Немецкая компания ACS-CONTROL-SYSTEM предлагает решения для измерения и контроля состояния жидкости, газа и сыпучих материалов, определения и ограничения уровня жидкости и сыпучих, расхода, давления и температуры. Фирма производит датчики температуры и давления, измерительные преобразователи, уровнемеры, зонды и многое другое. В этом разделе представлены гидростатические, ультразвуковые и радарные уровнемеры, кондуктивные зонды, а также вибрационные и флажковые ограничители уровня жидкости и сыпучих материалов.

Гидростатические датчики уровня измеряют давление жидкости и преобразуют его в значение уровня, поскольку гидростатическое давление зависит от уровня и плотности жидкости, но не зависит от формы и объема резервуара. Они представляют собой дифференциальные датчики давления, к которым подается давление среды и для сравнения второй вход соединяется с атмосферой или с областью избыточного давления в случае емкости под давлением. Гидростатические уровнемеры применяются для однородных жидкостей в резервуарах без существенного движения жидкости и могут использоваться для вязких жидкостей, суспензий и паст.

Конструктивно гидростатические датчики бывают двух типов: мембранные и погружные. В первом случае тензорезистивный или емкостной датчик непосредственно соединен с мембраной и весь прибор находится в нижней части резервуара, при этом расположение мембраны датчика соответствует минимальному уровню. В случае погружного датчика мембрана находится в жидкости и передает давление на тензорезистивный сенсор через столб воздуха запаянный в подводящей трубке. Гидростатические уровнемеры обеспечивают высокую точность при невысокой стоимости и простоте конструкции.


Hydrocont S50

Hydrocont S50

Made in Germany

Hydrocont S50 - гидростатический датчик уровня жидкости со встроенным блоком оценки сигнала. Возможно применение во взрывоопасной зоне.

Напряжение питания, В10,5...45 V DC (варианты C/D) или 14,5...45 V DC (варианты A/B/E/F/G/H)
Выходные сигналы4..20 mA, 2-проводные, Profibus PA (варианты A/B/C/D)
Выходные сигналы0...10 V, 3-проводные (варианты E/F/G/H)
Выходные сигналыпрограммируемые переключающие S1 / S2: 2x PNP
Разрешениеменее 1 µA или 0,5 mV (16 бит = 65536)
Точность0,05...0,1%
Рабочее давление0...20 бар (в девяти диапазонах на выбор)
Степень защитыIP67
МатериалМембрана из 96% оксида алюминия (керамика)
МатериалКорпус из нерж стали 1.4404
Температура среды измерения, °C-40°C...+125°C (не более 1 часа при 140°C)
Температура окружающей среды, °C-40°C...+85°C
Особенности80-кратная перегрузочная способность по давлению
Особенности4-значный дисплей
Монтажна боковой стенке резервуара
Взрывоопасные зоныATEX II 1/2 G Ex ia IIC T4 или ATEX II 1/2 D Ex iaD 20/21 T60°C/T102°C
Область применениябез ограничения, включая гигиенические и пищевые технологии
Рекомендуемые принадлежности и документация:

Hydrocont D50

Hydrocont D50

Made in Germany

Hydrocont D50 - гидростатический датчик уровня жидкости со встроенным блоком оценки сигнала для применения при повышенной влажности и при наличии конденсата. Возможно применение во взрывоопасной зоне.

Напряжение питания, В12,5...45 V DC (варианты C/D) или 16,5...45 V DC (варианты A/B/E/F/G/H)
Выходные сигналы4..20 mA, 2-проводные (варианты A/B/C/D)
Выходные сигналы0...10 V, 3-проводные (варианты E/F/G/H)
Выходные сигналыпрограммируемые переключающие S1 / S2: 2x PNP
Разрешениеменее 1 µA или 0,5 mV (16 бит = 65536)
Точность0,05...0,1%
Рабочее давление0...10 бар (в 6 диапазонах на выбор)
Степень защитыIP67
МатериалМембрана из 96% оксида алюминия (керамика)
МатериалКорпус из нерж стали 1.4404
Температура среды измерения, °C-40°C...+125°C (не более 1 часа при 140°C)
Температура окружающей среды, °C-40°C...+85°C
Особенности80-кратная перегрузочная способность по давлению
Особенности4-значный дисплей
Монтажна боковой стенке резервуара
Взрывоопасные зоныATEX II 1/2 G Ex ia IIC T4 или ATEX II 1/2 D Ex iaD 20/21 T60°C/T102°C
Область применениябез ограничения, включая гигиенические и пищевые технологии
Рекомендуемые принадлежности и документация:

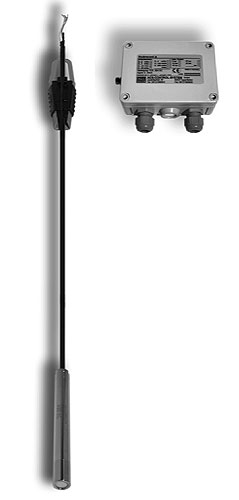

Hydrocont B

Hydrocont B

Made in Germany

Hydrocont B - гидростатический погружной датчик-зонд уровня жидкости с функцией определения граничных значений. Глубина погружения до 100 м

Напряжение питания, В11,5...45 V DC
Выходные сигналы4..20 mA, 2-проводные
Разрешениеменее 1 µA или 0,5 mV (16 бит = 65536)
Точность0,05...0,1%
Рабочее давление0...25 бар (в 12 диапазонах на выбор)
Степень защитыIP68
МатериалPolyacetal POM (Delrin), нерж. сталь 1.4404
Температура среды измерения, °C-20°C...+70°C
Температура окружающей среды, °C-20°C...+70°C
ОсобенностиГлубина погружения до 100 м
МонтажПогружение в резервуар
Взрывоопасные зоныEx1B, Ex0B
Область применениябез ограничения, включая гигиенические и пищевые технологии

Опционально измерение температуры со встроенным датчиком Pt100.

Прочный специальный кабель с двойной изоляцией и со стальной оплёткой и капиллярами для удаления воздуха исключает проникновение жидкости.

Рекомендуемые принадлежности и документация:

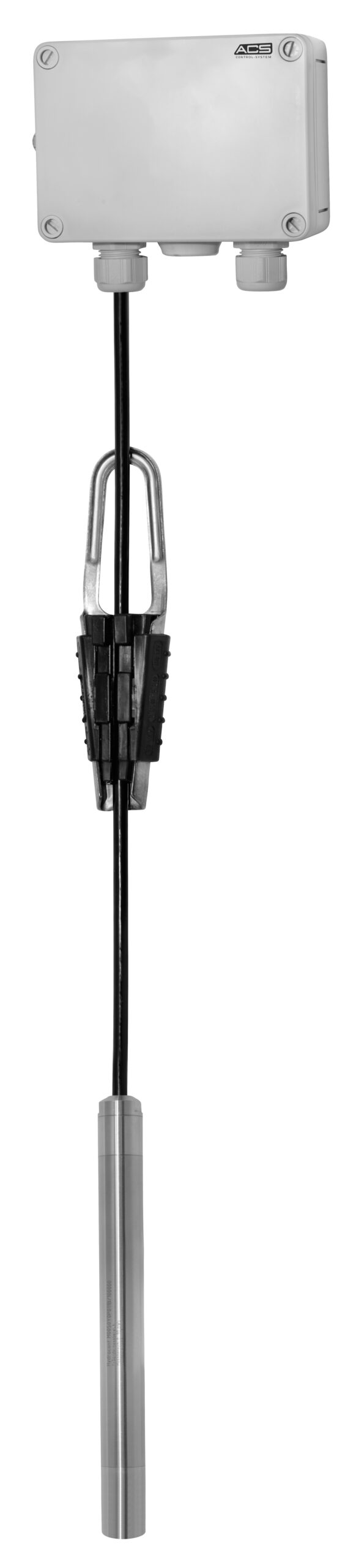

Hydrocont M

Hydrocont M

Made in Germany

Hydrocont M - гидростатический погружной датчик-зонд уровня жидкости с функцией определения граничных значений. Глубина погружения до 100 м

Напряжение питания, В12,5...35 V DC
Выходные сигналы4..20 mA, 2-проводные
Разрешениеменее 1 µA или 0,5 mV (16 бит = 65536)
Точность0,05...0,1%
Рабочее давление0...25 бар (в 10 диапазонах на выбор)
Степень защитыIP68
МатериалPolyacetal POM (Delrin), нерж. сталь 1.4404
Температура среды измерения, °C-20°C...+70°C
Температура окружающей среды, °C-20°C...+70°C
Особенности25-кратная перегрузочная способность по давлению
ОсобенностиГлубина погружения до 100 м
МонтажПогружение в резервуар
Взрывоопасные зоныEx1B, Ex0B
Область применениябез ограничения, включая гигиенические и пищевые технологии

Опционально измерение температуры со встроенным датчиком Pt100.

Прочный специальный кабель с двойной изоляцией и со стальной оплёткой и капиллярами для удаления воздуха исключает проникновение жидкости.

Рекомендуемые принадлежности и документация:
