Немецкая компания ACS-CONTROL-SYSTEM предлагает решения для измерения и контроля состояния жидкости, газа и сыпучих материалов, определения и ограничения уровня жидкости и сыпучих, расхода, давления и температуры. Фирма производит датчики температуры и давления, измерительные преобразователи, уровнемеры, зонды и многое другое. В этом разделе представлены гидростатические, ультразвуковые и радарные уровнемеры, кондуктивные зонды, а также вибрационные и флажковые ограничители уровня жидкости и сыпучих материалов.
Кондуктивные зонды работают на электропроводящих жидкостях. При погружении зонда в жидкую среду обнаруживается электрическое сопротивление продукта, между электродами протекает малый переменный ток, который измеряется встроенной электроникой, и это измерение преобразуется в команду переключения выходного реле. Сигнал переключения определяется монтажным положением или длиной электрода. Благодаря простоте обслуживания и надежности эксплуатации кондуктивные зонды могут применяться для защиты от переполнения и сухого хода, а также для управления насосами в любых отраслях промышленности.
Жёсткий зонд SAT - уровнемер для электропроводящих (от 1 μS/см) жидкостей, он может быть оснащен различным количеством электродов для определения граничных уровней наполнения, что позволяет решать различные задачи. Уровнемер предназначен для работы с блоком оценки сигнала, например, SRA-100-U0. Возможно применение во взрывоопасной зоне.
|
| Напряжение питания, В | поступает от блока оценки сигнала |
| Диаметр электродов | 4, 8 или 10 мм |
| Рабочее давление | -1...10 бар |
| Степень защиты | IP65 |
| Длина жёстких электродов | до 3 м (указывается при заказе) |
| Материал | POM, PP, PTFE, сталь 1.4404 |
| Температура среды измерения, °C | -15°C...+150°C |
| Особенности | применение до 7 электродов на одном зонде, то есть определение до 6 граничных уровней |
| Особенности | встраеваемый модуль контроля проводимости жидкости |
| Монтаж | вертикальный или горизонтальный (при длине электродов не более 200 мм) |
| Процесс-подключение | G 1½“ ... G 2“ (металл или пластик) |
| Взрывоопасные зоны | ATEX 1 G Ex ia IIC T6...T1 |
| Область применения | без ограничения |
|
Examples of supplied versions: expand / close
|
|

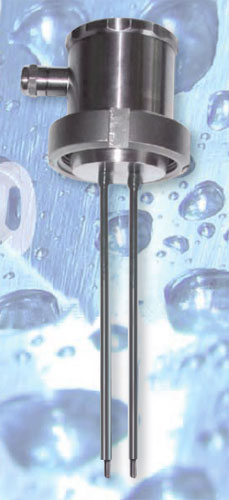

Жёсткий зонд STK - уровнемер для электропроводящих (от 1 μS/см) жидкостей, он может быть оснащен различным количеством электродов для определения граничных уровней наполнения, что позволяет решать различные задачи. Уровнемер предназначен для работы с блоком оценки сигнала, например, SRA-100-U0. Возможно применение во взрывоопасной зоне.
|
| Напряжение питания, В | поступает от блока оценки сигнала |
| Диаметр электродов | 4, 8 или 10 мм |
| Рабочее давление | -1...20 бар |
| Степень защиты | IP65 |
| Длина жёстких электродов | до 3 м (указывается при заказе) |
| Материал | Hastelloy; Titan; PTFE ; E-CTFE (Halar), сталь 1.4404 |
| Температура среды измерения, °C | -15°C...+150°C |
| Особенности | применение до 5 электродов на одном зонде, то есть определение до 5 граничных уровней |
| Особенности | встраеваемый модуль контроля проводимости жидкости |
| Монтаж | вертикальный или горизонтальный (при длине электродов не более 200 мм) |
| Процесс-подключение | G 1½“ ... G 2“ или фланец DN 50, PN 10-40 (нерж. сталь) |
| Взрывоопасные зоны | ATEX 1 G Ex ia IIC T6...T1 |
| Область применения | без ограничения, включая агрессивные жидкости |
|
Examples of supplied versions: expand / close
|
|
Жёсткий зонд SLK - уровнемер для электропроводящих (от 1 μS/см) жидкостей, он может быть оснащен различным количеством электродов для определения граничных уровней наполнения, что позволяет решать различные задачи. Уровнемер предназначен для работы с блоком оценки сигнала, например, SRA-100, SRA-101, SRA-102, SRE-200. Основное применение в области производства продуктов питания, гигиены, фармацевтики.
|
| Напряжение питания, В | поступает от блока оценки сигнала |
| Диаметр электродов | 4 или 8 мм |
| Рабочее давление | -1...20 бар |
| Степень защиты | IP65 |
| Длина жёстких электродов | указывается при заказе |
| Материал | Delrin / Polypropylen / 1.4404 / 1.4571 / PTFE |
| Температура среды измерения, °C | -40°C...+130°C |
| Особенности | применение до 5 электродов на одном зонде, то есть определение до 4 граничных уровней |
| Особенности | встраеваемый модуль контроля проводимости жидкости |
| Процесс-подключение | G ½“ ... G 1½“ или фланец (нерж. сталь) |
| Взрывоопасные зоны | ATEX 1 G Ex ia IIC T6...T1 |
| Область применения | без ограничения, включая агрессивные жидкости |
|
Examples of supplied versions: expand / close
|
|
Жёсткий зонд SNT - уровнемер в пластмассовом исполнении для электропроводящих (от 1 μS/см) жидкостей, он может быть оснащен различным количеством электродов для определения граничных уровней наполнения, что позволяет решать различные задачи. Уровнемер предназначен для работы с блоком оценки сигнала, например, SRA-100-U0.
|
| Напряжение питания, В | поступает от блока оценки сигнала |
| Диаметр электродов | 4 или 8 мм |
| Рабочее давление | -1...10 бар |
| Степень защиты | IP65 |
| Длина жёстких электродов | указывается при заказе |
| Материал | POM / Polypropylen (PP) / PTFE / Polyamid / E-CTFE |
| Температура среды измерения, °C | -20°C...+100°C |
| Особенности | применение до 5 электродов на одном зонде, то есть определение до 4 граничных уровней |
| Особенности | встраеваемый модуль контроля проводимости жидкости |
| Монтаж | Электрическое подключение кабелем или через шеккер |
| Процесс-подключение | G ½“ ... G 1½“ (пластик) |
| Область применения | без ограничения |
|
Examples of supplied versions: expand / close
|
|
Жёсткий зонд SBS - уровнемер в пластмассовом исполнении для электропроводящих (от 1 μS/см) жидкостей, он может быть оснащен различным количеством электродов для определения граничных уровней наполнения, что позволяет решать различные задачи. Уровнемер предназначен для работы с блоком оценки сигнала, например, SRA-100, SRA-101, SRA102, SRE-200.
|
| Напряжение питания, В | поступает от блока оценки сигнала |
| Диаметр электродов | 4 или 8 мм |
| Рабочее давление | -1...10 бар |
| Степень защиты | IP65 |
| Длина жёстких электродов | указывается при заказе |
| Материал | POM / Polypropylen (PP) / PTFE / Polyamid / E-CTFE |
| Температура среды измерения, °C | -20°C...+100°C |
| Особенности | применение до 5 электродов на одном зонде, то есть определение до 4 граничных уровней |
| Особенности | встраеваемый модуль контроля проводимости жидкости |
| Монтаж | Электрическое подключение кабелем |
| Процесс-подключение | G ½“ ... G 1½“ (пластик) |
| Область применения | без ограничения |
|
Examples of supplied versions: expand / close
|
|

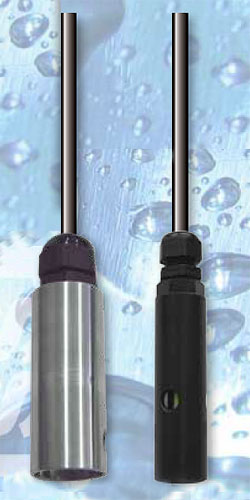

Гибкий зонд SHT - уровнемер в подвесном исполнении для электропроводящих (от 1 μS/см) жидкостей. Уровнемер предназначен для работы с блоком оценки сигнала, например, SRA-100, SRA-101, SRA102, SRE-200.
|
| Предельное расстояние (гибкий зонд) | до 100 м указывается при заказе |
| Напряжение питания, В | поступает от блока оценки сигнала |
| Степень защиты | IP65 |
| Материал | Delrin / 1.4571 / PVC |
| Температура среды измерения, °C | -20°C...60°C |
| Особенности | встраеваемый модуль контроля проводимости жидкости |
| Монтаж | Электрическое подключение кабелем |
| Область применения | без ограничения |
|
| SHT-2000-ADHA |
SHT-2000-ADHB |
| SHT-2001-ADHA |
SHT-2001-ADHB |
| SHT 01AD |
|
|
|

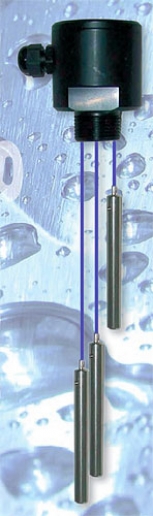

Гибкий зонд SST - уровнемер в подвесном исполнении для электропроводящих (от 1 μS/см) жидкостей. Уровнемер предназначен для работы с блоком оценки сигнала, например, SRA-100, SRA-101, SRA102, SRE-200.
|
| Предельное расстояние (гибкий зонд) | до 15 м указывается при заказе |
| Напряжение питания, В | поступает от блока оценки сигнала |
| Степень защиты | IP65 |
| Материал | POM / Polypropylen (PP) / PTFE / 1.4404 / 1.4571 |
| Температура среды измерения, °C | -10°C...120°C |
| Особенности | применение до 7 электродов на одном зонде, то есть определение до 6 граничных уровней |
| Особенности | встраеваемый модуль контроля проводимости жидкости |
| Монтаж | Электрическое подключение кабелем |
| Процесс-подключение | G 1½“ ... G 2“ (металл или пластик) |
| Область применения | без ограничения |
|
Examples of supplied versions: expand / close
|
|

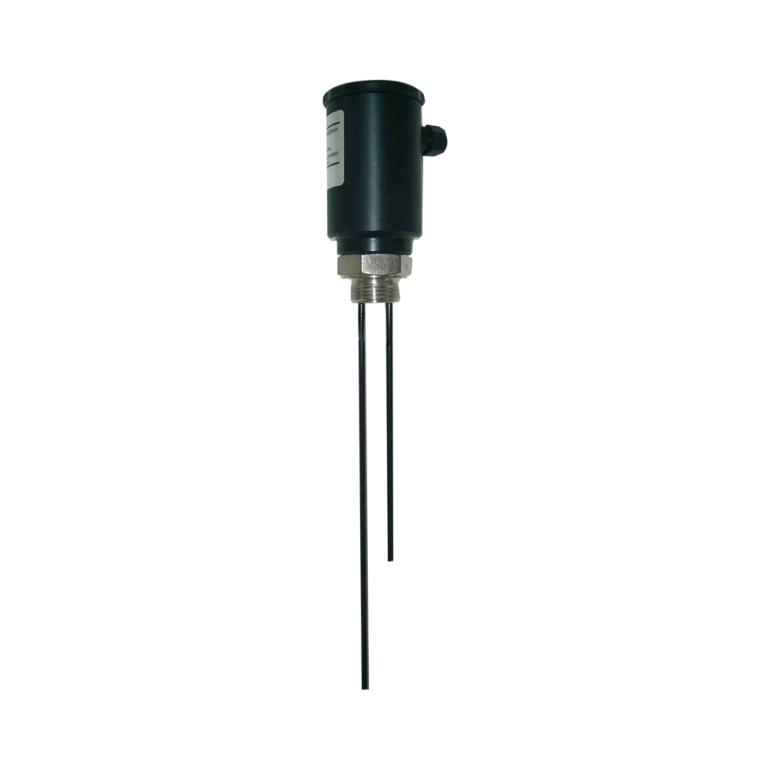

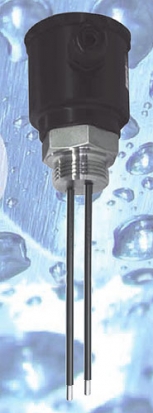

Кондуктивный зонд KAK / KLK - концевой выключатель уровня наполнения предназначен для определения одного или двух уровней наполнения или предельных уровней в электропроводящих жидкостях с проводимостью не менее 5 мкСм/см или сопротивлением не более 200 кОм. Устройство также может использоваться в качестве защиты от перелива в емкости с жидкостью, для реализации двухпозиционного управления, например, для управления насосом, или в качестве защиты от сухого хода. Можно определять проводимость и агрессивных заполняющих жидкостей, при температуре процесса от -40 до +100 °C, при давлении от -1 до +10 бар. Исполнение KAK является стандартным типом для общего применения, а исполнение KLK специально разработано для применения в пищевой промышленности.
|
| Предельное расстояние (гибкий зонд) | до 15 м указывается при заказе |
| Напряжение питания, В | поступает от блока оценки сигнала |
| Степень защиты | IP65 |
| Материал | POM / Polypropylen (PP) / PTFE / 1.4404 / 1.4571 |
| Температура среды измерения, °C | -10°C...120°C |
| Особенности | встраеваемый модуль контроля проводимости жидкости |
| Монтаж | Электрическое подключение кабелем |
| Процесс-подключение | G 1½“ ... G 2“ (металл или пластик) |
| Область применения | без ограничения |
|
Examples of supplied versions: expand / close
|
|

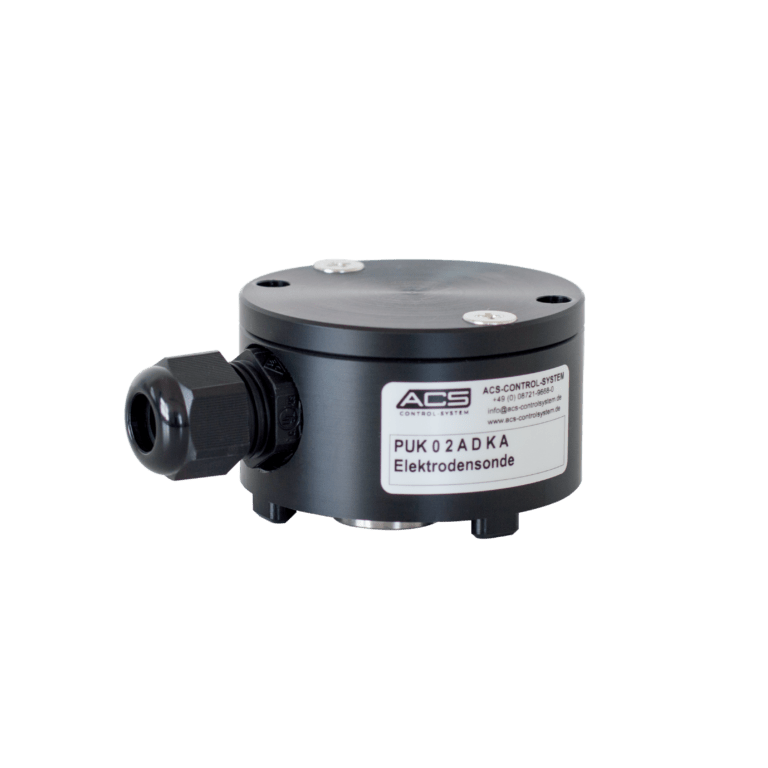

Датчики утечки серии PUK / PUKK используются в сочетании с подходящей оценкой для контроля утечек в электропроводящих изделиях. Течеискатель предназначен для широкого спектра применений. Проводимость, даже агрессивного содержимого, от 1 мкСм/см регистрируется при температурах процесса от -20°С до +60°С. Как только электропроводящий наполнитель образует соединение между электродами, протекает измеряемый ток, который вызывает реакцию подключенного блока оценки. Благодаря использованию переменного напряжения удается избежать коррозии электрода и электролитического разложения содержимого. В прибор может быть установлен дополнительный модуль (диодный модуль LBM) для контроля линии в корпусе. В случае обрыва линии между датчиком утечки и соответствующим устройством контроля он может выдать сигнал тревоги.
|
| Предельное расстояние (гибкий зонд) | до 15 м указывается при заказе |
| Напряжение питания, В | поступает от блока оценки сигнала |
| Степень защиты | IP65 |
| Материал | POM / Polypropylen (PP) / PTFE / 1.4404 / 1.4571 |
| Температура среды измерения, °C | -10°C...120°C |
| Особенности | встраеваемый модуль контроля проводимости жидкости |
| Монтаж | Электрическое подключение кабелем |
| Процесс-подключение | G 1½“ ... G 2“ (металл или пластик) |
| Область применения | без ограничения |
|
Examples of supplied versions: expand / close
|
|

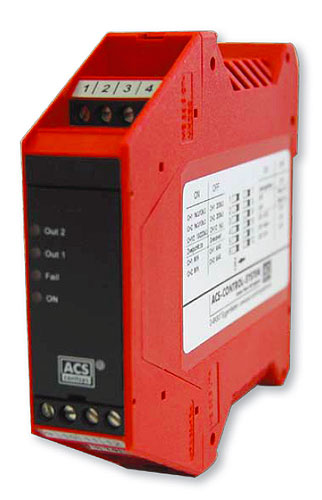

Реле SRA-100 - преобразователь сигналов кондуктивных зондов, функционирующий в качестве граничного выключателя или блока управления. Программируемая задержка срабатывания служит для подавления влияния волн на поверхности жидкости на точность измерений.
ExSRA-100-U0
SRA-100-U0
|
|
|
|
