Немецкая фирма PWB encoders GmbH является одним из ведущих производителей миниатюрных энкодеров, а также дисков и линеек с оптическим растром для энкодеров и датчиков позиционирования.
Мини-энкодеры показывают, как управление движением может быть реализовано в небольшом пространстве и предлагают оптимальное соотношение цены и качества.
Ø 16 мм

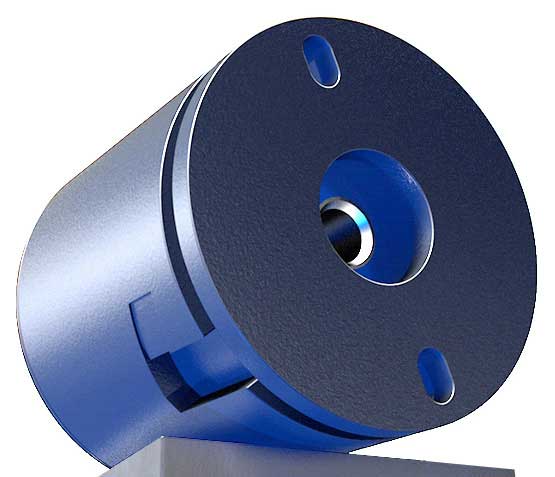

ME16 - это миниатюрный надежный недорогой оптический энкодер с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Разрешение энкодера определяется количеством импульсов с 4-кратной интерполяцией на один оборот. Питание и сигналы передаются с помощью 4-контактного разъема Molex. |
| Напряжение | 5 В |
| Число импульсов на оборот | 36 / 75 / 80 / 150 / 160 / 200 / 220 / 230 |
| Максимальная частота | 60 кГц |
| Температура | -20 ... 85 °C |
| Степень защиты IEC 60529 | IP50 |
| Диаметр вала, мм | 1.5 / 2.0 / 2.3 / 2.5 / 3.0 / 3.175 |
| Размеры | Ø16.0 x 22.6 мм |
| Вес | 4 гр. |
| Выходной сигнал | TTL с внешним резистором 2,7 кОм, pull-up |
| Число выходных каналов | 2 |
|
|
Рекомендуемые принадлежности и документация:
- Кабель 300 мм (UL1061 / AWG28)
- Адаптеры для различных электродвигателей
- Центровочное приспособление для различных валов
- Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
|
|
Ø 22 мм

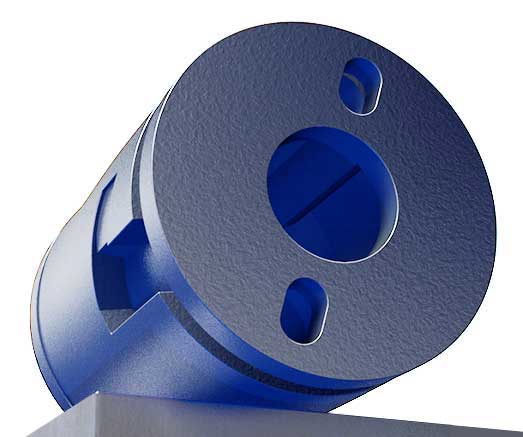

ME22 - это миниатюрный надежный недорогой оптический энкодер с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Разрешение энкодера определяется количеством импульсов с 4-кратной интерполяцией на один оборот. Питание и сигналы передаются с помощью 5-контактного разъема Molex. |
| Напряжение | 5 В |
| Число импульсов на оборот | 001 / 002 / 004 / 008 / 050 / 064 / 100 / 108 / 120 / 124 / 125 / 128 / 150 / 160 / 200 / 250 / 256 / 300 / 360 |
| Максимальная частота | 60 кГц |
| Температура | -20 ... 85 °C (ME22-PU) и -20 ... 70 °C (ME22-LD) |
| Степень защиты IEC 60529 | IP50 |
| Диаметр вала, мм | 1.500 / 2.000 / 2.300 / 2.500 / 3.000 / 3.175 / 3.969 / 4.000 / 4.763 / 5.000 / 6.000 / 6.350 / 8.000 / 9.000 / 9.525 |
| Размеры | Ø22.0 x 21.9 мм |
| Вес | 7 гр. |
| Выходной сигнал | TTL |
| Число выходных каналов | 2 или 3 |
| Исполнение 1 | ME22-LD (2 прямых и 2 инверсных выхода), драйвер DS9638CM |
| Исполнение 2 | ME22-PU (2 прямых и 1 индексный выход 180°±1°), pull-up |
|
|
Рекомендуемые принадлежности и документация:
- Кабель 300 мм (UL1061 / AWG28)
- Адаптеры для различных электродвигателей
- Центровочное приспособление для различных валов
- Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
|
|
Ø 22 мм

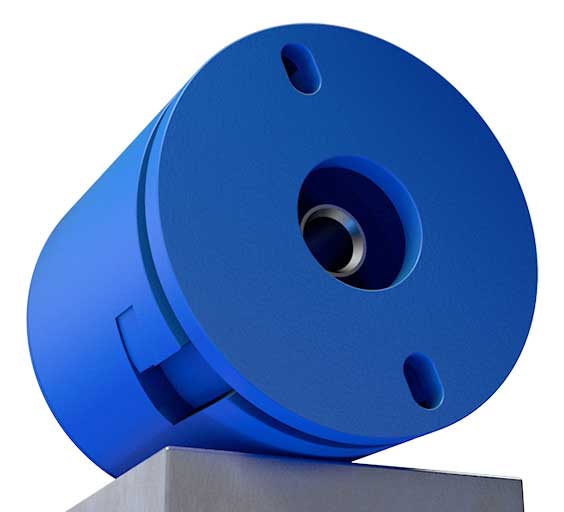

MEC22 - это миниатюрный надежный недорогой оптический энкодер с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Разрешение энкодера определяется количеством импульсов с 4-кратной интерполяцией на один оборот. Питание и сигналы передаются с помощью 5-контактного разъема Molex. |
| Напряжение | 5 В |
| Число импульсов на оборот | 500 / 512 / 1000 / 1024 / 2000 / 2048 |
| Максимальная частота | 60 кГц |
| Температура | -20 ... 85 °C |
| Степень защиты IEC 60529 | IP50 |
| Диаметр вала, мм | 1.500 / 2.000 / 2.300 / 2.500 / 3.000 / 3.175 / 3.969 / 4.000 / 4.763 / 5.000 / 6.000 / 6.350 / 8.000 / 9.000 / 9.525 |
| Размеры | Ø22.0 x 21.9 мм |
| Вес | 7 гр. |
| Выходной сигнал | TTL |
| Исполнение 1 | 2 прямых выхода |
| Исполнение 2 | 2 прямых выхода и 1 индексный выход 90° |
|
|
Рекомендуемые принадлежности и документация:
- Кабель 300 мм (UL1061 / AWG28)
- Адаптеры для различных электродвигателей
- Центровочное приспособление для различных валов
- Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
|
|
Ø 22 мм

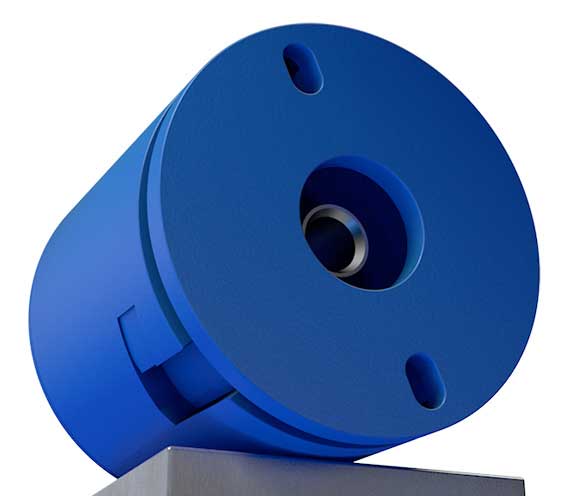

MEC22HR - это миниатюрный надежный недорогой оптический энкодер с полым валом и с высоким разрешением, который можно легко и быстро фиксировать на валах разных размеров. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Разрешение энкодера определяется количеством импульсов с 4-кратной интерполяцией на один оборот. Питание и сигналы передаются с помощью 6-контактного разъема Molex. |
| Напряжение | 5 В |
| Число импульсов на оборот | 2000 / 2048 / 4000 / 4096 / 8000 / 8192 |
| Максимальная частота | 60 кГц |
| Температура | -20 ... 85 °C |
| Степень защиты IEC 60529 | IP50 |
| Диаметр вала, мм | 4.000 / 6.000 / 8.000 |
| Размеры | Ø22.0 x 21.9 мм |
| Вес | 7 гр. |
| Выходной сигнал | TTL |
| Исполнение 1 | 2 прямых выхода |
| Исполнение 2 | 2 прямых выхода и 1 индексный выход 90° |
|
|
Рекомендуемые принадлежности и документация:
- Кабель 300 мм (UL1061 / AWG28)
- Адаптеры для различных электродвигателей
- Центровочное приспособление для различных валов
- Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
|
|
Ø 22 мм

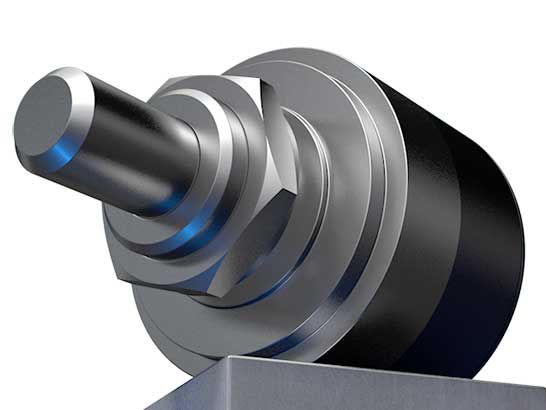

MEC22S - это миниатюрный надежный недорогой оптический энкодер, который можно легко и быстро фиксировать на валах разных размеров. Он подходит как заменитель потенциометра. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Разрешение энкодера определяется количеством импульсов с 4-кратной интерполяцией на один оборот. Питание и сигналы передаются с помощью 6-контактного разъема Molex. |
| Напряжение | 5 В |
| Число импульсов на оборот | 001 / 002 / 004 / 008 / 050 / 064 / 100 / 108 / 120 / 124 / 125 / 128 / 150 / 160 / 200 / 250 / 256 / 300 / 360 |
| Максимальная частота | 60 кГц |
| Температура | -20 ... 85 °C |
| Степень защиты IEC 60529 | IP50 |
| Диаметр вала, мм | 4.000 / 6.000 |
| Размеры | Ø22.0 x 15.8 мм |
| Вес | 7 гр. |
| Выходной сигнал | TTL |
| Исполнение 1 | 2 прямых выхода |
| Исполнение 2 | 2 прямых выхода и 1 индексный выход 180° |
|
|
Рекомендуемые принадлежности и документация:
- Кабель 300 мм (UL1061 / AWG28)
- Адаптеры для различных электродвигателей
- Центровочное приспособление для различных валов
- Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
|
|
Ø 31 мм
AE 30 - это миниатюрный надежный недорогой оптический энкодер с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Разрешение энкодера определяется количеством импульсов с 4-кратной интерполяцией на один оборот. Питание и сигналы передаются с помощью 6-контактного разъема Molex. |
| Напряжение | 5 В |
| Число импульсов на оборот | 001 / 002 / 004 / 008 / 050 / 064 / 100 / 108 / 120 / 124 / 125 / 128 / 150 / 160 / 200 / 250 / 256 / 300 / 360 |
| Максимальная частота | 60 кГц |
| Температура | -20 ... 85 °C |
| Степень защиты IEC 60529 | IP50 |
| Диаметр вала, мм | 4.000 / 6.000 |
| Размеры | Ø31.0 x 15.8 мм |
| Вес | 7 гр. |
| Выходной сигнал | TTL |
| Исполнение 1 | AE30-PU (2 прямых и 1 индексный выход 90°), pull-up |
| Исполнение 2 | AE30-PP (2 прямых и 1 индексный выход 90°), push-pull |
| Исполнение 3 | AE30-LD (2 прямых, 2 инверсных и 2 индексных выхода), драйвер AM26C31 |
|
|
Рекомендуемые принадлежности и документация:
- Кабель 300 мм (UL1061 / AWG28)
- Адаптеры для различных электродвигателей
- Центровочное приспособление для различных валов
- Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
|
|

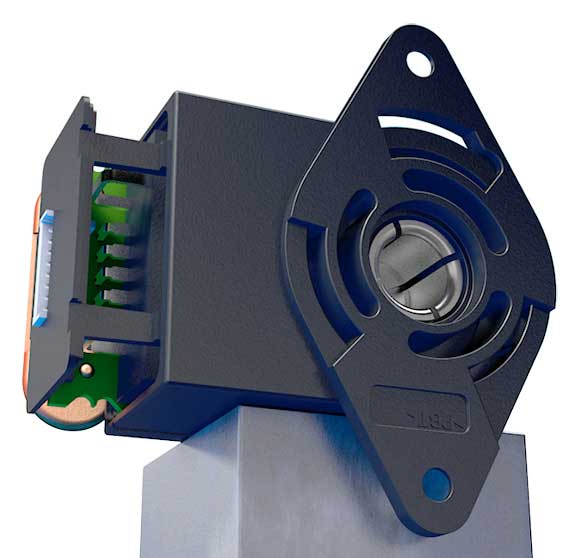

Ø 31 мм

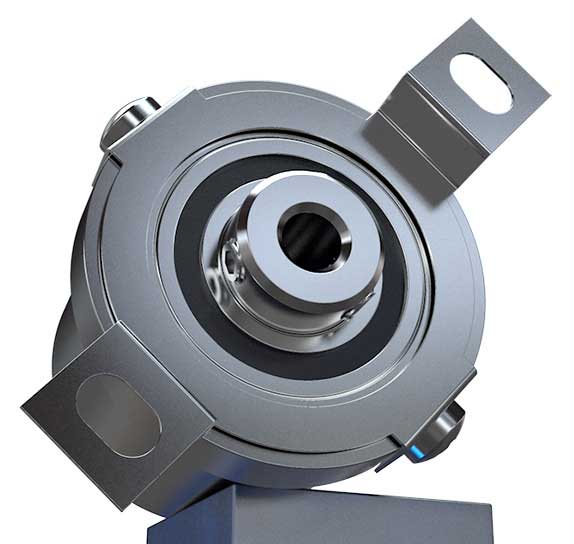

AE 30F - это миниатюрный надежный недорогой оптический энкодер с полым валом, который можно легко и быстро фиксировать на валах разных размеров. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Разрешение энкодера определяется количеством импульсов с 4-кратной интерполяцией на один оборот. Питание и сигналы передаются с помощью 8-контактного разъема Molex. |
| Напряжение | 5 В |
| Число импульсов на оборот | 100 / 200 / 256 / 360 / 400 / 500 / 512 / 1000 / 1024 / 2000 / 2048 / 2500 / 4000 / 4096 / 5000 |
| Максимальная частота | 100 кГц |
| Температура | -40 ... 100°C |
| Степень защиты IEC 60529 | IP50 |
| Диаметр вала, мм | 1.800 / 2.000 / 2.300 / 2.500 / 3.000 / 3.175 / 3.969 / 4.000 / 4.763 / 5.000 / 6.000 / 6.350 / 8.000 |
| Размеры | 42.5 x 31.0 x 23.9 мм |
| Выходной сигнал | TTL |
| Исполнение 1 | AE30F-PU (2 прямых и 1 индексный выход 90°), pull-up |
| Исполнение 2 | AE30F-LD (2 прямых, 2 инверсных и 2 индексных выхода), драйвер AM26C31 |
|
|
Рекомендуемые принадлежности и документация:
- Кабель 300 мм (UL1061 / AWG28)
- Адаптеры для различных электродвигателей
- Центровочное приспособление для различных валов
- Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
|
|
Ø 25 мм

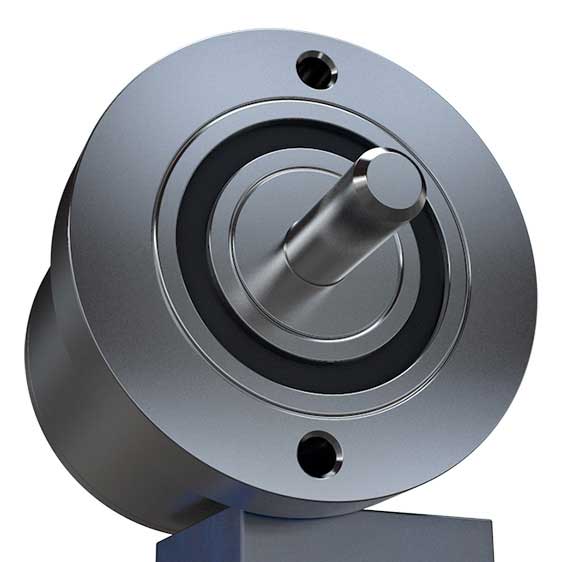

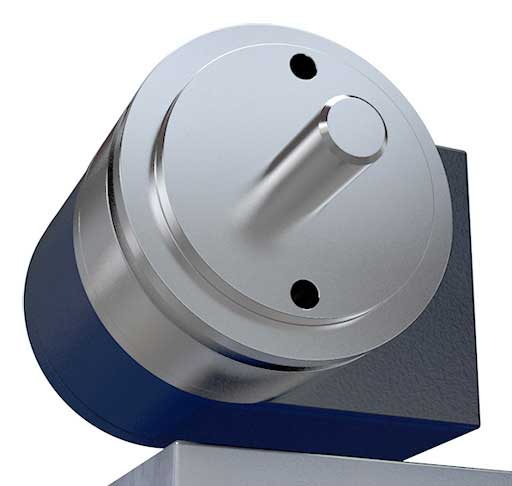

MEHR 25S - это миниатюрный надежный недорогой оптический энкодер с нормальным валом. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Разрешение энкодера определяется количеством импульсов с 4-кратной интерполяцией на один оборот. Питание и сигналы передаются с помощью 8-контактного разъема Molex. |
| Напряжение | 5 В |
| Число импульсов на оборот | 1000 / 1024 / 2000 / 2048 / 3000 / 4000 / 4096 / 5000 / 6000 / 8000 / 8192 / 12.000 |
| Максимальная частота | 500 кГц |
| Температура | -20 ... 85°C |
| Степень защиты IEC 60529 | IP50 |
| Диаметр вала, мм | 4.000 / 5.000 / 6.000 |
| Размеры | 42.5 x 31.0 x 23.9 мм |
| Выходной сигнал | TTL |
| Исполнение 1 | 2 прямых, 2 инверсных и 2 индексных выхода |
|
|
Рекомендуемые принадлежности и документация:
- Кабель 300 мм (UL1061 / AWG28)
- Адаптеры для различных электродвигателей
- Центровочное приспособление для различных валов
- Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
|
|
Ø 25 мм

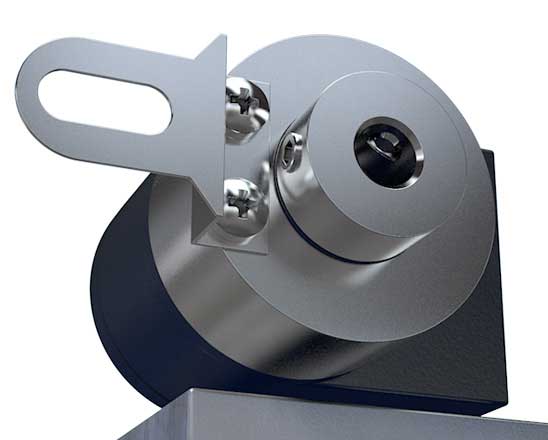

MEHR 25H - это миниатюрный надежный недорогой оптический энкодер с полым валом. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Разрешение энкодера определяется количеством импульсов с 4-кратной интерполяцией на один оборот. Питание и сигналы передаются с помощью 8-контактного разъема Molex. |
| Напряжение | 5 В |
| Число импульсов на оборот | 1000 / 1024 / 2000 / 2048 / 3000 / 4000 / 4096 / 5000 / 6000 / 8000 / 8192 / 12.000 |
| Максимальная частота | 500 кГц |
| Температура | -20 ... 85°C |
| Степень защиты IEC 60529 | IP50 |
| Диаметр вала, мм | 4.000 / 5.000 / 6.000 |
| Размеры | 42.5 x 31.0 x 23.9 мм |
| Выходной сигнал | TTL |
| Исполнение 1 | 2 прямых, 2 инверсных и 2 индексных выхода |
|
|
Рекомендуемые принадлежности и документация:
- Кабель 300 мм (UL1061 / AWG28)
- Адаптеры для различных электродвигателей
- Центровочное приспособление для различных валов
- Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
|
|

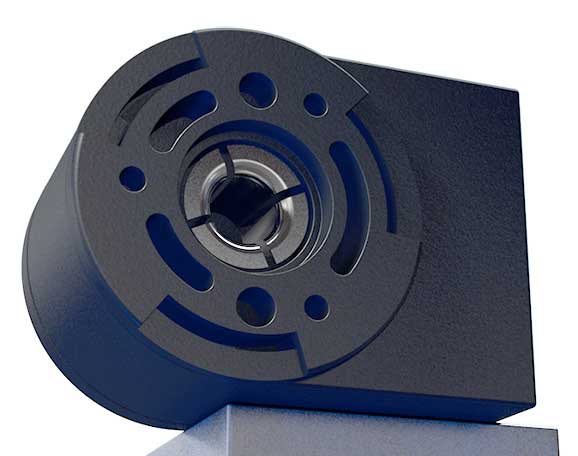

Ø 31 мм
AE 30H - это миниатюрный надежный недорогой оптический энкодер с полым валом. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Разрешение энкодера определяется количеством импульсов с 4-кратной интерполяцией на один оборот. Питание и сигналы передаются с помощью 8-контактного разъема Molex. |
| Напряжение | 5 В |
| Число импульсов на оборот | 100 / 200 / 256 / 360 / 400 / 500 / 512 / 1000 / 1024 |
| Максимальная частота | 100 кГц |
| Температура | -40 ... 100°C |
| Степень защиты IEC 60529 | IP50 |
| Диаметр вала, мм | 4.000 / 5.000 / 6.000 |
| Размеры | 42.5 x 46.4 x 31.0 мм |
| Выходной сигнал | TTL |
| Исполнение 1 | 1 прямой, 1 инверсный и 1 индексный выход |
|
|
Рекомендуемые принадлежности и документация:
- Кабель 300 мм (UL1061 / AWG28)
- Адаптеры для различных электродвигателей
- Центровочное приспособление для различных валов
- Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
|
|
Ø 31 мм
AE 30S - это миниатюрный надежный недорогой оптический энкодер с нормальным валом. Энкодер генерирует две последовательности прямоугольных импульсов со сдвигом на 90° по фазе) для подсчета числа импульсов и определения направления вращения. Разрешение энкодера определяется количеством импульсов с 4-кратной интерполяцией на один оборот. Питание и сигналы передаются с помощью 8-контактного разъема Molex. |
| Напряжение | 5 В |
| Число импульсов на оборот | 100 / 200 / 256 / 360 / 400 / 500 / 512 / 1000 / 1024 |
| Максимальная частота | 100 кГц |
| Температура | -40 ... 100°C |
| Степень защиты IEC 60529 | IP50 |
| Диаметр вала, мм | 4.000 / 5.000 / 6.000 |
| Размеры | 42.5 x 46.4 x 31.0 мм |
| Выходной сигнал | TTL |
| Исполнение 1 | 1 прямой, 1 инверсный и 1 индексный выход |
|
|
Рекомендуемые принадлежности и документация:
- Кабель 300 мм (UL1061 / AWG28)
- Адаптеры для различных электродвигателей
- Центровочное приспособление для различных валов
- Крепёжные болтики M1.6 x 3 или M1.6 x 4 мм
|
|
