PWB Немецкая фирма PWB encoders GmbH является одним из ведущих производителей дисков и линеек с оптическим растром для энкодеров и датчиков позиционирования.

PWB

Хотите узнать цену? [x]
Вставьте заказной номер:

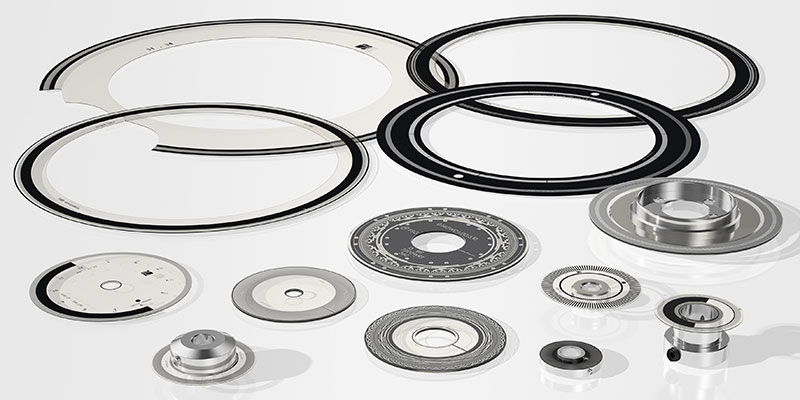

Диски с оптическим растром для энкодеров

Диски с оптическим растром для энкодеров

Made in Germany

Мы предлагаем трансмиссивные (прозрачные) и рефлективные (отражающие) оптические диски для энкодеров, изготовленные на основе пленки. Разрешение до 1.000 линий на дюйм. Прототип, малая серия или массовое производство. Двухсторонние самоклеющиеся ленты, ламинирование для защиты от загрязнения и механического воздействия, использование стабилизирующих дисков и ступиц расширяют область применения и возможности дисков для энкодеров и облегчают сборку энкодера.

При запросе коммерческого предложения на оптические диски необходимо указать следующие данные:

  • Внешний диаметр (мм)
  • Внутренний диаметр (мм)
  • Разрешение: CPR (число линий на оборот)
  • Технология: отражающая или пропускающая
  • Аксессуары: клейкое кольцо или втулка
  • Количество дисков в одном заказе.

Области применения - везде, где требуется высокоточное управление движением, датчики угла поворота, энкодеры, датчики скорости и положения для электродвигателей, сканеры, принтеры, автоматизация. Преимущества - высокое разрешение и точность, очень низкая эксцентричность. Возможно изготовление оптических дисков по Вашей спецификации, нестандартное разрешение и нестандартные размеры. Образец изготавливается в пределах одной недели (для стандартных механических размеров).

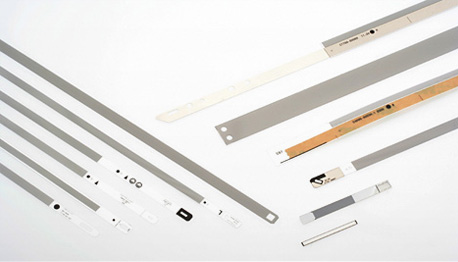

Линейки с оптическим растром для датчиков

Линейки с оптическим растром для датчиков

Made in Germany

Мы предлагаем трансмиссивные (прозрачные) и рефлективные (отражающие) оптические линейки для датчиков, изготовленные на основе пленки. Разрешение до 1.000 линий на дюйм. Линейки подходят для стандартных оптических датчиков и адаптированы по длине, ширине и монтажному решению. Прототип, малая серия или массовое производство. Двухсторонние самоклеющиеся ленты, ламинирование для защиты от загрязнения и механического воздействия расширяют область применения и возможности линеек и облегчают сборку датчиков.

При запросе коммерческого предложения на оптические линейки необходимо указать следующие данные:

  • Общая длина (мм)
  • Общая ширина (мм)
  • Длина дорожки данных (мм)
  • Ширина дорожки данных (мм)
  • Разрешение LPI (строк на дюйм)
  • Технология: отражающая или пропускающая
  • Количество линеек в одном заказе.

Области применения - везде, где требуется высокоточное управление движением, датчики позиционирования, датчики скорости и положения для подвижных деталей, сканеры, принтеры, автоматизация. Преимущества - высокое разрешение и точность. Возможно изготовление оптических линеек по Вашей спецификации, нестандартное разрешение и нестандартные размеры. Образец изготавливается в пределах одной недели (для стандартных механических размеров).
