Оптический измеритель VLM500

Различные дополнительные интерфейсные карты предлагаются для измерителя VLM500. На заводе могут быть установлены одна или несколько карт с последовательными интерфейсами для конфигурирования, а также одна или несколько выбранных заказчиком интерфейсных карт, необходимых для решения производственной задачи. Таким образом заказчик получает прибор, точно отвечающий запросу и оплачивает только необходимые ему функции, ничего лишнего.

Карта Назначение дополнительной выходной интерфейсной карты
1 IOPL Карта логических входов (триггер 1, триггер 2, направление) и выходов (статус, ошибка)
2 I232 Последовательный интерфейс RS232 для конфигурирования прибора, может использоваться для передачи данных
3 I4U2 Последовательный интерфейс RS485 (2-проводный) для конфигурирования прибора, может использоваться для передачи данных
4 I4U4 Последовательный интерфейс RS485 (4-проводный) для конфигурирования прибора, может использоваться для передачи данных
5 IUSB Последовательный интерфейс USB для конфигурирования прибора, может использоваться для передачи данных
6 IFPB Интерфейс Profibus DP, скорость передачи данных до 12 MBaud
7 IFFE Интерфейс Fast-Ethernet с протоколами TCP/IP и Telnet для коммуникации прибора с сетями Ethernet
8 IFPN Интерфейс Profinet для коммуникации прибора с сетями Profinet. Конфигурирование прибора через Profinet IO Controller
9 IPPL Импульсный двухфазный (как инкрементальный энкодер) выход с позитивной логикой до 25 кГц с разрешением 8 нс.
10 IPPP Импульсный двухфазный (как инкрементальный энкодер) выход Push-Pull (противофаза) до 4 МГц.
11 IP5V Импульсный двухфазный (как инкрементальный энкодер) TTL выход 5В до 4 МГц.
12 IA00 Аналоговый выход 0 ... 20 мА
13 IA04 Аналоговый выход 0 ... 24 мА
14 IA40 Аналоговый выход 4 ... 20 мА
15 ILBC Карта подключения контроллера LBC9-CA, позволяющего управлять до 9 световых барьеров (1 старт и 8 стоп).
16 IECC Карта подключения внешнего энкодера или второго измерителя VLM500
17 DIR1 Карта фильтра с дополнительным автоматическим распознаванием направления движения.

Для измерителя VLM500 разработаны и предлагаются разнообразные электронные, периферийные и монтажные принадлежности и приспособления, а также некоторые запчасти, описание и характеристики которых приведены ниже.

Оптический измеритель VLM500

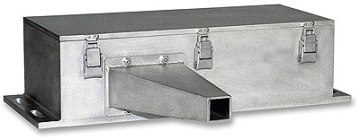

1. Защитный корпус из нержавеющей стали для VLM500. Защитный корпус на верхней стороне имеет 70 мм штуцер для подключения шланга подачи охлаждающего воздуха. Электрические кабели проходят внутри шланга.

Оптический измеритель VLM500

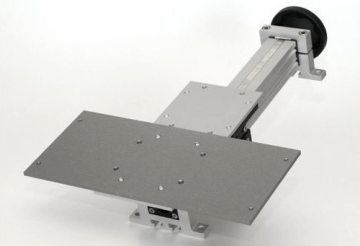

2. Юстировочное одноосевое приспособление LJ1 предназначено для точной установки VLM500 с целью соблюдения рабочей дистанции от объектива до поверхности движущегося материала. Часто используется в промышленности для перемещения VLM500 по вертикали при измерении длины и скорости плоских материалов различной толщины, например, металлической заготовки, профиля, листовой резины, пластмассовых изделий и т.д.

Оптический измеритель VLM500

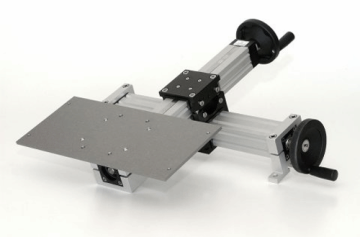

3. Юстировочное двухосевое приспособление LJ2 предназначено для точной установки VLM500 с целью соблюдения рабочей дистанции от объектива до поверхности движущегося материала. Часто используется в промышленности для перемещения VLM500 по вертикали и по горизонтали при измерении длины и скорости, например, трубы или трубной заготовки заготовки, круглого и сферического профиля, кабеля, шлангов и т.д. Предлагается также аналогичное приспособление, в котором одна из осей имеет моторный привод и ее перемещение может быть автоматизировано.

Оптический измеритель VLM500

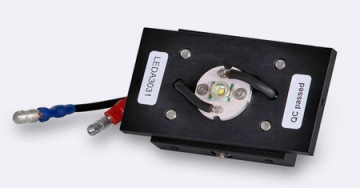

4. Запасная лампа (источник света). В измерителе VLM500 используется специальный источник освещения LED с высокой светоотдачей, яркость которого уменьшается в процессе эксплуатации в среднем на 70% после 50.000 часов работы при температуре источника (кристалла) 80° C. Таким образом, при круглосуточной работе измерителя источник освещения рекомендуется заменять через каждые 4...5 лет. Собственно источник освещения установлен в алюминиевом блоке и зафиксирован. Блок закреплен в измерителе VLM500 с помощью двух штифтов и винта, подсоединяются двумя штеккерами. Замена выполняется быстро и легко на месте и не требует специально подготовленного персонала. Источники света чувствительны к внешним воздействиям. Пожалуйста, обращайтесь с ними с особой аккуратностью. Линзы и стекла нельзя трогать руками!

PAXI

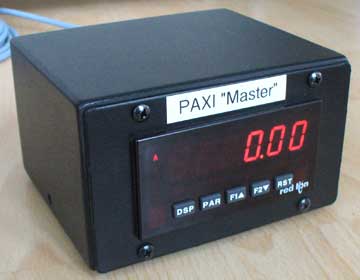

5. Цифровой счётчик-индикатор PAXI подключается к последовательному интерфейсу измерителя VLM500 и предназначен для отображения скорости и измеренной длины материала. Индикатор PAXI синхронизируется с внутренней памятью VLM500 и позволяет сбрасывать показания одновременно на обоих приборах.

Индикатор PAXI выпускается в различных исполнениях, он имеет релейные и электронные логические выходы и позволяет делать предустановки, сигнализируя пользователю, например, о превышении скорости материала, либо о достижении запрограммированной длины. Прибор располагает большим набором сервисных функций, он легко встраивается в имеющиеся системы автоматизации. На фото индикатор PAXI в защитном корпусе со степенью защиты IP65.

PAXI

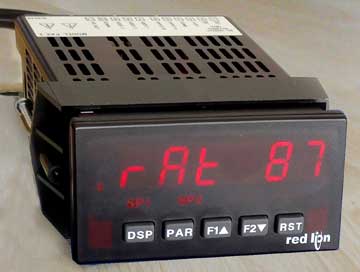

6. Цифровой счётчик-индикатор PAXI в щитовом исполнении без защитного корпуса.

ACM

7. Аналоговый индикатор ACM подключается к аналоговому выходу 4...20 мА измерителя VLM500 и предназначен для отображения качества позиционирования объекта и сигнала. Индикатор ACM показывает в процентах, насколько точно позиционирован неподвижный объект относительно измерителя VLM500. Как только объект начинает движение, индикатор ACM автоматически переключается и начинает показывать уровень качества измеряемого сигнала в процентах.

Прибор создаёт дополнительное удобство для работы персонала, особенно, когда измеряемый объект представляет собой тонкий трос, кабель, канат. Применение индикатора ACM совместно с измерителем VLM500 сводит к минимуму ошибки измерения, связанные с человеческим фактором.

AVI

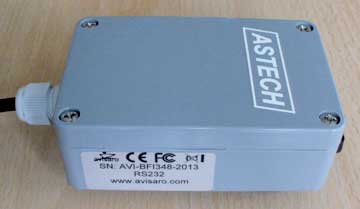

8. Даталоггер, то есть электронное устройство, которое записывает данные, поступающие от измерителя VLM500 в реальном времени на установленную внутри флэш-карточку. При интервале записи в 1 с на карточку объёмом памяти 2 ГБ записыватся данные за год непрерывной работы измерителя VLM500. Имеется исполнение даталоггера с беспроводной связью WLAN, которая позволяет считывание данных без извлечения флэш-карточки. Формат записи данных читается текстовым редактором и выглядит следующим образом:

Date Time Speed (m/s) Length (m) Signal Quality (%)
12.03.2012 15:23:35 5.38 23.16 91
12.03.2012 15:23:36 5.37 28.30 83
12.03.2012 15:23:37 5.39 33.44 94
12.03.2012 15:23:38 5.40 38.58 88
Kabel

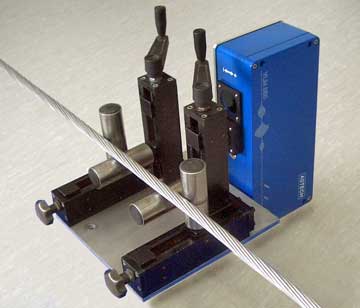

9. Юстировочное приспособление предназначено для работы VLM500 с кабелем или с тросом. Применение этого приспособления гарантирует точное позиционирование кабеля различных диаметров и соблюдение измерительной дистанции от поверхности кабеля до объектива прибора, что в свою очередь обеспечивает высокую точность измерения длины и скорости кабеля.

Kabel

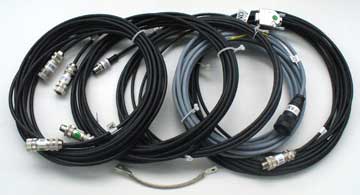

10. Кабели
