Бесконтактное измерение длины и скорости движущихся материалов
VLM500 - датчик длины, расстояния и скорости металлопроката, бумаги, пластмассы и др.

Опросный лист
Оптический измеритель VLM500
Оптический измеритель VLM500

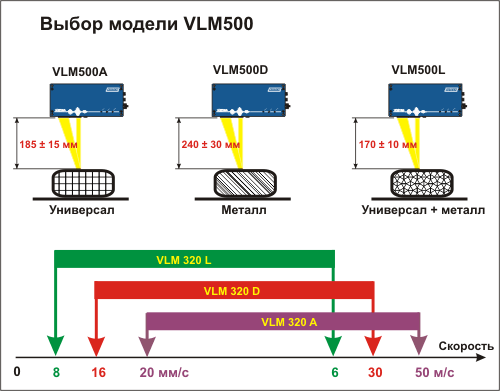

1. Выбор модели измерителя VLM500 в зависимости от минимальной и максимальной скорости материала.

VLM500 A универсальный измеритель с автоподстройкой к изменяющимся свойствам поверхности различных материалов.

VLM500 D специальный измеритель для металлов, имеет широкую гамму допускаемых дистанций.

VLM500 L специальный измеритель для малых скоростей.

Все четыре модели измерителя VLM500 различаются зависимости от минимальной и максимальной скорости материала, а также рабочей дистанцией.

Оптический измеритель VLM500

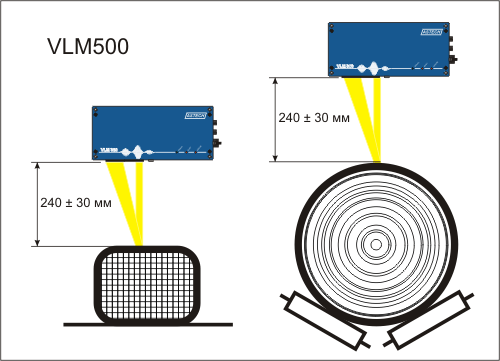

2. Бесконтактный высокоточный измеритель длины и скорости VLM500 требует поддержания стабильной дистанции измерения, то есть расстояния от прибора до поверхности материала. При работе с материалом различного размера необходимо в каждом случае изменять положение прибора с тем, чтобы измерительная дистанция в каждом случае составляла заданную величину (в зависимости от типа прибора).

Оптический измеритель VLM500

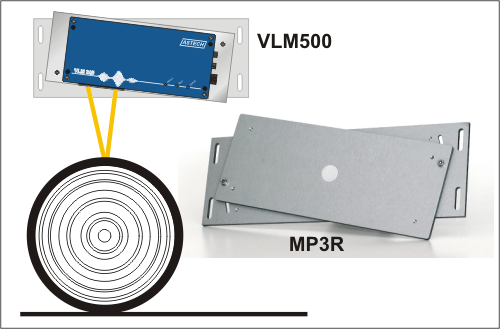

3. В зависимости от кривизны и отражающей способности поверхности измеряемого материала может потребоваться поперечный наклон прибора до 10° в ту или иную сторону. Этот наклон позволяет скомпенсировать т.н. векторную погрешность, которая свойственна поверхностям с высокой отражающей способностью, а также некоторым типам пластмасс. Для решения этого вопроса предлагается монтажное приспособление MP3R, на которое устанавливается измеритель VLM500.

Оптический измеритель VLM500

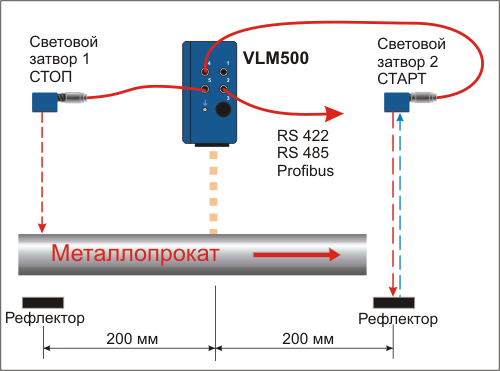

4. Бесконтактное измерение длины металлопроката (например, мерная нарезка) с помощью VLM500 требует применения двух световых затворов, которые обеспечивают режим СТАРТ-СТОП с высокой точностью. Измерение длины начинается, когда прокатом перекрыты оба световых затвора, и заканчивается, когда один из них освобождается. Указанные 200 + 200 = 400 мм программируются и могут быть изменены в любое время пользователем. Это расстояние 400 мм автоматически добавляется к измеренному результату. От быстродействия световых затворов зависит точность измерения.

Световые затворы можно разместить как вертикально, так и горизонтально, с одной стороны металлопроката располагается затвор (излучатель со встроенным приемником светового сигнала), а с другой стороны устанавливается рефлектор (отражатель). Рефлектор должен быть достаточно большим, чтобы при вибрации стана отраженный сигнал не пропадал, а с другой стороны рефлектор должен быть достаточно маленьким, чтобы мелкий металлопрокат его перекрывал полностью, не прпуская отраженный луч и таким образом не создавая ложных срабатываний. Рекомендуемый размер рефлектора примерно 80 х 80 мм.

Световые затворы можно не применять при малых и особо малых скоростях движения материала, а также при работе с рулонными материалами, когда погрешность измерения лежит в допустимых пределах.

Практика точного измерения длины отдельных объектов с использованием измерителя VLM500 и пары световых затворов показана на примере в прилагаемом видеоролике. Звуковое сопровождение русском языке. Просим обращаться к нам за пояснениями, если что-то непонятно.

Оптический измеритель VLM500
Оптический измеритель VLM500

5. В этом разделе представлен опыт применения VLM500 для контроля длины и скорости погружаемой трубы в колтюбинге (coiled tubing), одном из перспективных направлений газонефтепромышленности. Колтюбинг использует гибкие непрерывные насосно-компрессионные трубы (ГНКТ) вместо традиционных сборных бурильных труб при работах внутри скважин. Оборудование для колтюбинга включает гибкие металлические трубы и различное внутрискважинное и наземное оборудование.

В сотрудничестве с российской компанией в г.Сургут выполнен проект по адаптации измерителя VLM500 к сложным условиям северных нефтепромыслов и его успешного применения для измерения длины и текущей скорости погружённой трубы, а также индикации, регистрации и архивирования результатов измерения. Бесконтактное измерение пришло на замену механическим счётчикам с мерными колёсами. В суровых условиях российского севера из-за обледенения оборудования и примерзания мерного колеса к трубе, его заклинивания и проскальзывания невозможно было получить достоверные данные о длине погруженной трубы.

Получаемые данные измерений длины ГНКТ контролировались независимой компанией средствами геофизических измерений. При погружении трубы на всю длину до отметки 2.200 м данные измерений VLM500 и данные геофизических измерений имели расхождение от 2 до 3 метров, что подтверждает паспортные характеристики прибора, заявленные производителем.

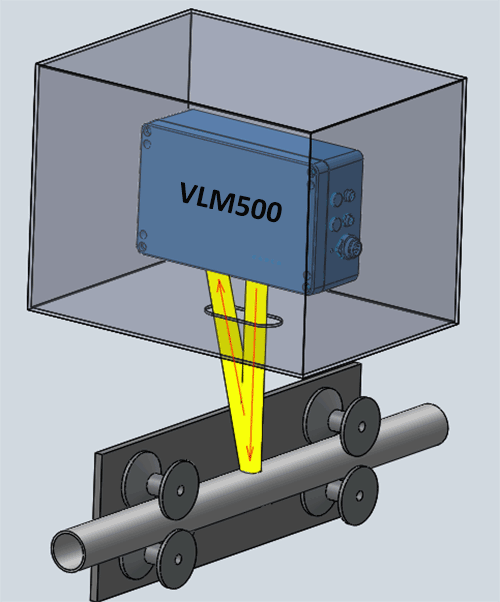

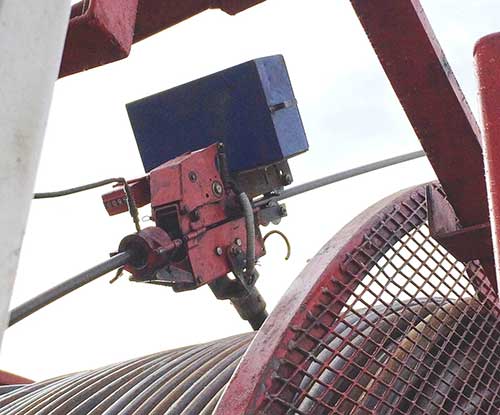

VLM500 размещен в отдельном утеплённом обогреваемом металлическом боксе, имеющем в нижней части отверстие для прохождения световых лучей VLM500. На чертеже прямой и отражённый световые лучи выделены цветом, а направления лучей обозначены красными стрелками. Бокс размещён на внешней консоли с направляющими роликами для прохождения трубы, см. фото ниже. Такая конструкция обеспечивает стабильное расстояние от объектива прибора до поверхности трубы, равное 240 мм, что гарантирует высокую точность измерения.

Поскольку в процессе погружения труба делает многочисленные остановки, а также реверс направления движения, то в применяемых измерителях VLM500 опционально установлена система автоматического распознавания направления движения. В результате вся длина трубы, пройденная в одном направлении, автоматически суммируется, а длина трубы, двигавшейся в обратном направлении вычитается и в итоге прибор выдаёт только "чистый" результат, а также протокол всего процесса, включая остановки и реверс.

Оптический измеритель VLM500

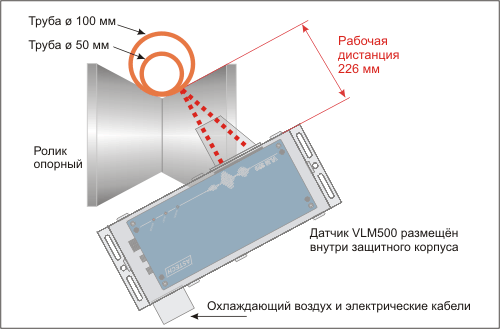

6. Бесконтактное измерение скорости и длины горячих или холодных труб разных диаметров с помощью датчика VLM500 без изменения его положения.

Позиционирование датчика VLM500 выполняется снизу под некоторым углом к горизонтали, но обязательно параллельно тангенте направляющего ролика на рольганге с целью обеспечить стабильную рабочую дистанцию, то есть расстояние от датчика до поверхности трубы. Такая технология монтажа датчика позволяет выполнять измерения на трубах разных диаметров, например, от 30 до 100 мм, без переустановки датчика. Красная пунктирная линия показывает прямой и отраженный световые лучи датчика.

Оптический измеритель VLM500

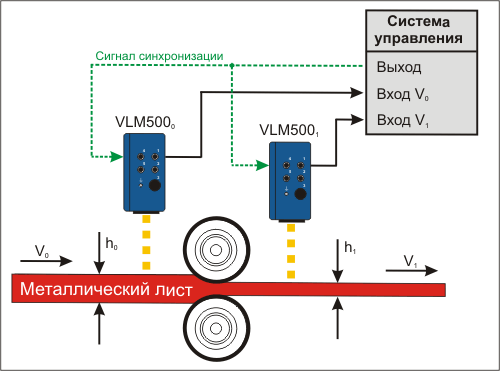

7. Технология регулирования степени дрессировки E=(V0-V1):V0 и измерения толщины листопроката h1 с помощью бесконтактных измерителей скорости VLM500D. Холодная прокатка листового металла с малой степенью обжатия (дрессировка) создаёт упрочнение поверхностных слоев металла с тем, чтобы предупредить образование линий текучести и изломов при получении изделий методом глубокой вытяжки. Кроме того, дрессировкой на гладких твердых валках достигается улучшение поверхности листов. Поверхность становится ровной и гладкой.

Оптический измеритель VLM500

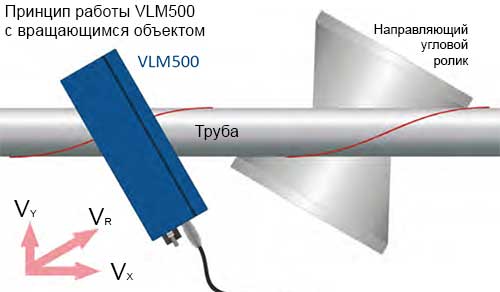

7. Технология применения VLM500 для работы с вращающимися трубами и другими материалами. Типичная задача в трубной промышленности – бесконтактное измерение продольной скорости и длины труб, движущихся и одновременно вращающихся на рольганге. Суммарная скорость представляет собой сумму продольной Vx и поперечной Vy скоростей. Конструкционно заданный угол поворота направляющих роликов создает постоянное соотношение между обоими компонентами скорости. Суммарная скорость Vr, может точно измеряться посредством установки VLM500 под тем же заданным углом. Для вычисления только продольной скорости Vx программное обеспечение VLM500 учитывает косинус угла установки прибора при рассчете скорости и длины. Угол установки прибора задается, как один из параметров в VLM500.

Оптический измеритель VLM500

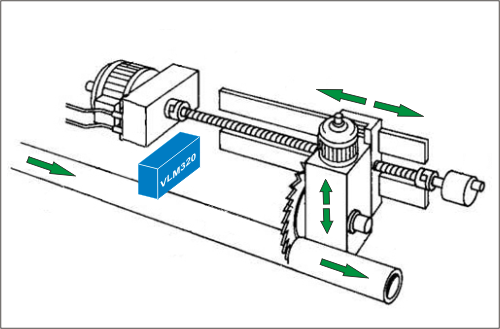

8. Технология применения VLM500D для мерной нарезки металлопроката на отрезной машине, часто называемой "летучая пила". Для организации режима СТАРТ-СТОП и достижения высокой точности нарезки необходимо применять пару быстродействующих световых затворов, подключаемых к триггерному входу измерителя VLM500D.
