Измерение, контроль и ограничение давления
Компания FISCHER Mess- und Regeltechnik GmbH предлагает системные решения на базе измерения и регулирования физических величин, как давление, перепад давления, расход, уровень заполнения и температура. В зависимости от требований системы дополняются другими измерительными технологиями. Таким образом компания обеспечивает построение системной архитектуры, отвечающей специфичным требованиям по реализации безотказных и экономичных производственных процессов. Используя технику измерений и регулирования компании FISCHER, пользователь может оптимизировать производственные процессы и получить снижение производственных затрат.
| Прибор | Жидк. | Газ | Мин. | Макс. | ATEX | Выход | Тех. лист | Инстр. |
|---|---|---|---|---|---|---|---|---|
| MA12 | X | X | 250 mbar | 25 bar | — | Indicator |  |
|
| MA13 | X | X | 0,6 bar | 600 bar | — | Indicator | |
— |
| MA15 | X | X | 25 mbar | 40 bar | 1, 2, 21, 22 | Indicator | |
|
| MA32 | X | X | 0,6 bar | 600 bar | — | Indicator | |
— |
| ME01 | X | X | 0,6 bar | 60 bar | 2, 22 | Analog | |
|
| ME11 | X | X | 0,6 bar | 60 bar | — | Analog | |
|
| ME12 | X | X | 0,6 bar | 60 bar | 2, 22 | Analog | |
|
| ME13 | X | X | 0…10 mbar | 0…1000 bar | — | Analog | |
— |
| ME49F | X | X | 40 mbar | 40 bar | 1, 2 | Analog | — | |
| ME49T | X | X | 40 mbar | 1,6 bar | 1, 2 | Analog | — | |
| ME50 | X | X | 10 mbar | 40 bar | 2, 22 | Analog + Switch | |
|
| ME56T | X | — | 1 mws | 25 mws | — | Analog | — | |
| ME69 | X | X | 0,6 bar | 10 bar | — | Analog | |
|
| ME71 | X | X | 130 mbar | 100 bar | — | Analog | |
— |
| MS10 | X | X | 200 mbar | 15 bar | — | Switch | |
|
| MS11 | X | X | 250 mbar | 25 bar | — | Switch | |
|
| MS12 | X | X | 1,6 bar | 60 bar | — | Analog + Switch | |
|
| MS13 | X | X | -1 bar | 60 bar | — | Analog + Switch | |
|
| KE | — | — | — | — | — | Switch | |
— |

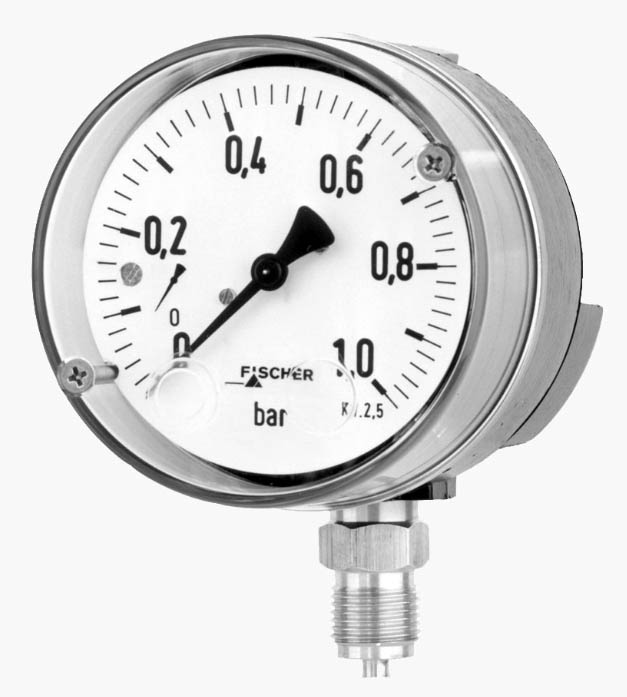

Манометр MA12, особенно подходящий для тяжелых условий измерения, например, при ударах под давлением, вибрациях или высоких требованиях к разрывной способности. Безопасная система измерения избыточного давления гарантирует высокую безопасность эксплуатации. Камера давления и измерительная мембрана могут быть изготовлены из различных материалов для удовлетворения различных требований. Этот прибор основан на прочном и простом движении мембраны, пригодной для измерения избыточного давления и давления частичного вакуума. В нерабочем состоянии усилия пружин с обеих сторон мембраны уравновешены. Измеряемое давление или вакуум создают неуравновешенную силу пружин до тех пор, пока не будет достигнуто новое равновесие. При чрезмерном давлении диафрагма опирается на металлические опорные пластины. Установленный в центре толкатель передает движение мембранной системы на движение индикатора и рабочих элементов микропереключателей. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

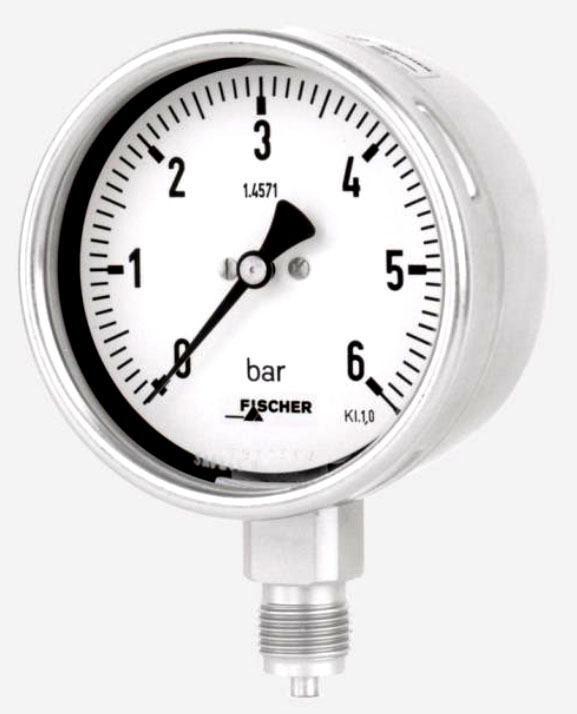

Манометр MA13 для измерения избыточного и пониженного давления отвечает высоким техническим требованиям в отношении коррозионной стойкости и прочности. Он подходит для измерения жидких и газообразных сред не обладающих высокой вязкостью или кристаллизацией. Жидкость или газ с измеряемым давлением поступает в измерительный прибор через соединительный хвостовик. Под действием давления измерительный элемент измерительный элемент упруго деформируется и таким образом перемещаться. Это движение, преобразуемое механизмом перемещения преобразуется в движение, отклоняя иглу пропорционально давлению. Вместе с механизмом перемещения, иглой и циферблатом, измерительным элементом и соединительным хвостовик составляют единое целое. Это делает измерительная система не зависит от сил, действующих на корпус. Внутренние опоры ограничивают отклонение иглы до 270°.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

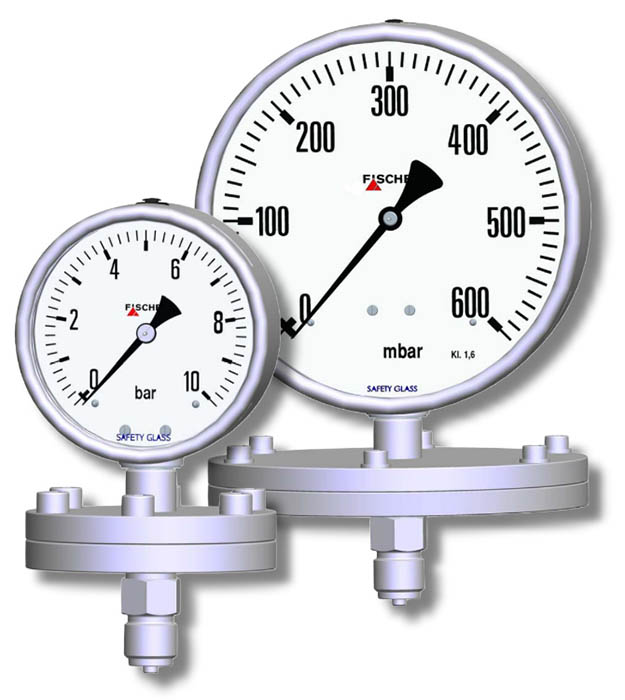

Манометр MA15 служит для измерения избыточного и пониженного давления в промышленных установках. В качестве опциональных переключающих элементов могут быть установлены контакты низкого действия, механические магнитопружинные контакты, индуктивные бесконтактные выключатели в щелевом исполнении или емкостной датчик угла поворота.(1) При превышении установленных предельных значений размыкаются или замыкаются выходные силовые цепи. Для каждого конкретного случая применения необходимо учитывать соответствующие правила настройки. Измерительный элемент, концентрическая гофрированная мембрана, зажимается между двумя фланцами, а измеряемая среда подается с одной стороны. Мембранный манометр соответствует требованиям стандарта EN 837-3. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

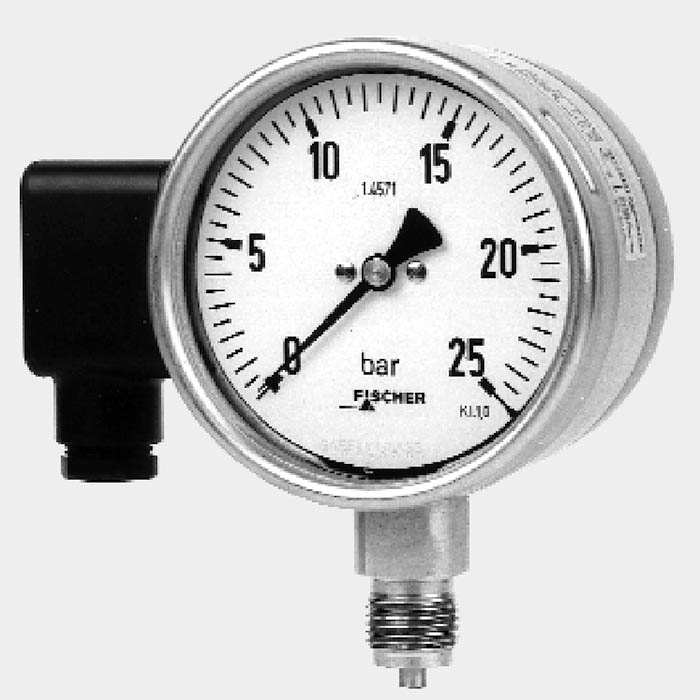

Манометр с преобразователем MA32 преобразует значения давления в стандартные электрические сигналы. Эти стандартизированные сигналы пригодны для передачи на индикаторные, регистрирующие или управляющие приемники. Между точкой измерения и приемным устройством можно преодолевать большие расстояния без фальсификации сигнала. В то же время манометр-передатчик обеспечивает аналоговую локальную индикацию. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

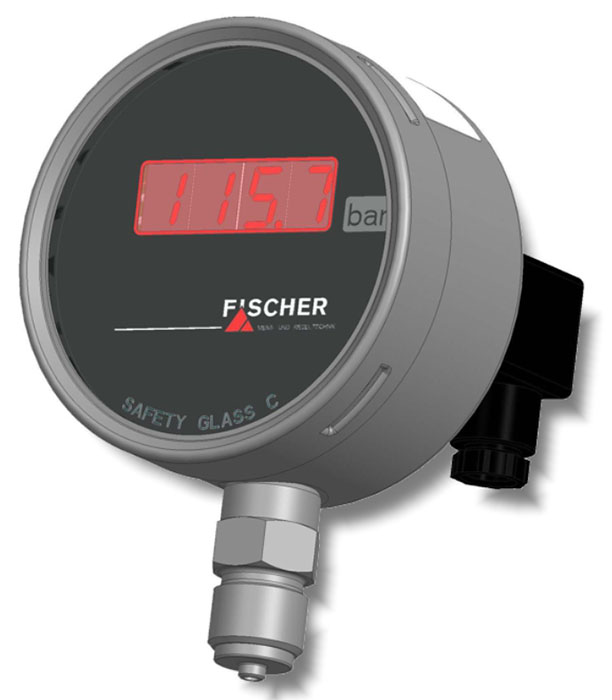

ME01 это датчик давления с керамической измерительной ячейкой, предназначенный для измерения избыточного и пониженного давления неагрессивных жидких и газообразных сред. В зависимости от модели прибор может использоваться для измерения относительного или абсолютного давления. Типичные области применения: процессуальные технологии, экологические технологии, машиностроение и производство оборудования. Основные характеристики: измерение относительного или абсолютного давления, высокая виброустойчивость, высокая точность, высокая степень защиты от избыточного давления, светодиодный дисплей измерительных данных, аналоговый выход для дистанционной передачи данных. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

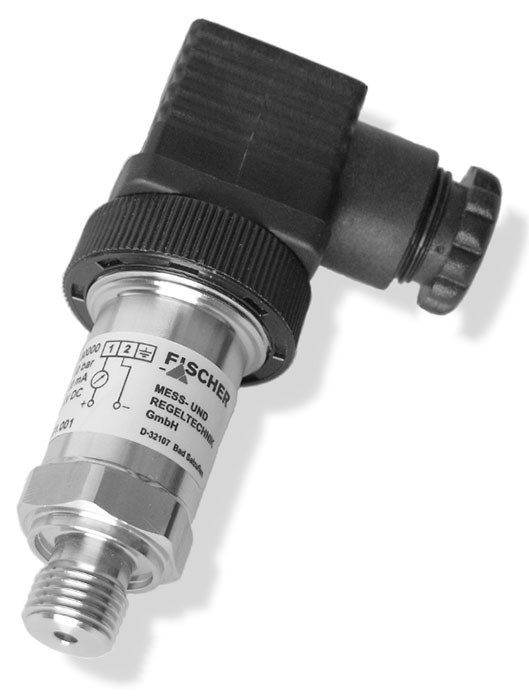

ME11 это датчик давления с керамической измерительной ячейкой, который подходит для измерения избыточного и пониженного давления в неагрессивных жидких и газообразных средах. Измерительное давление воздействует на керамическую мембрану, которая деформируется под давлением. К керамической мембране прикреплен мост DMS. Когда керамика деформируется, выходной сигнал моста DMS изменяется. Встроенная в прибор электроника преобразует сигналы моста в электрические единичные сигналы 4...20 мА или 0...10 В постоянного тока. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ME12 это датчик давления с керамической измерительной ячейкой для измерения избыточного и пониженного давления, который может использоваться как для измерения относительного, так и абсолютного давления. Преобразователь давления может использоваться с неагрессивными жидкими и газообразными средами. Датчик давления работает по принципу толстослойной технологии DMS. Измеряемое давление воздействует непосредственно на керамическую мембрану, которая деформируется под давлением. При этом изменяется сопротивление присоединенного моста DMS. Встроенная в прибор электроника преобразует сигнал моста в электронный выходной сигнал. Каждый датчик давления программируется в соответствии с кодом, указанным в коде заказа при поставке. Кроме того, с помощью электрических соединений можно настроить датчик давления, идеально адаптировав его к условиям процесса. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ME13 отличается быстрым временем реакции, прочной конструкцией из нержавеющей стали, высокой степенью безопасности при перегрузке по давлению, высокой устойчивостью к ускорениям и вибрациям, отличной долговременной стабильностью. Преобразователь давления используется для измерения относительного давления газов и жидкостей. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

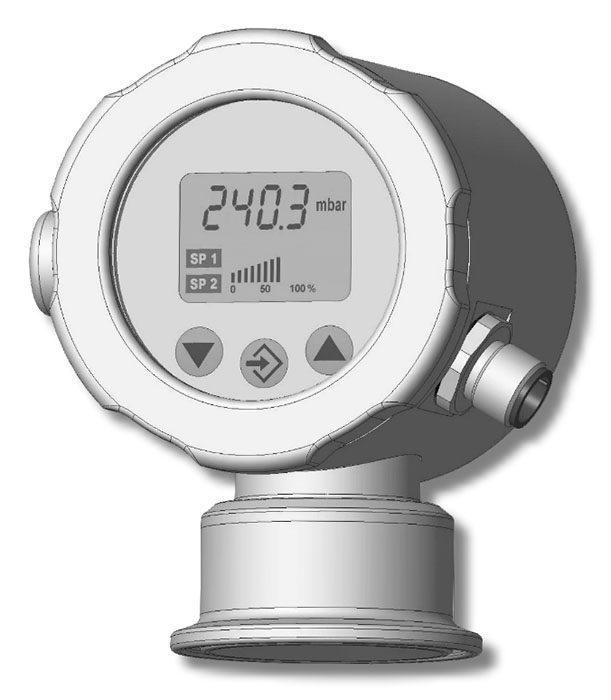

Датчик давления / переключатель ME50 подходит для измерения относительного давления и пониженного давления в жидких или газообразных, нейтральных, неагрессивных средах. Если в системе присутствует грязная или агрессивная среда, или если этого можно ожидать, прибор должен быть модифицирован с точки зрения тех частей, которые контактируют с этой средой. В зависимости от диапазона измерений ME50 выпускается с керамической или пьезорезистивной измерительной ячейкой. В версии с 3-проводниковым подключением возможны два коммутационных выхода. Версии ME50 различаются по количеству и типу доступных выходов. Для подключения к процессу используется соединение Tri-Clamp согласно DIN 32676. Для этого соединения может поставляться технологический адаптер G½ дюйма с фланцем TC. Прибор можно настроить на месте с помощью мембранной клавиатуры. Manufactured part numbers open, use the search ctrl + F
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

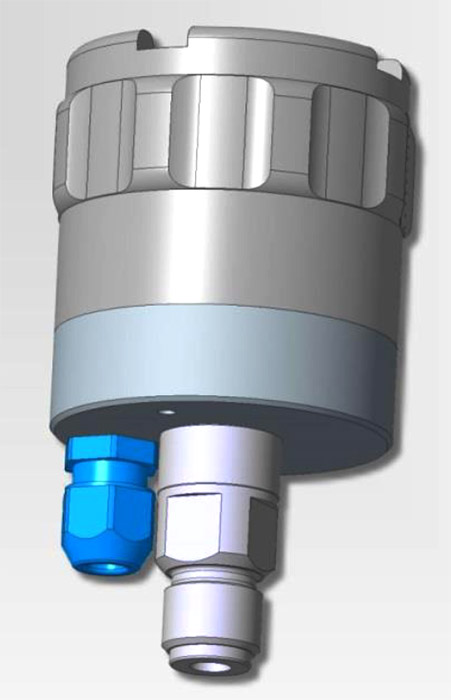

The ME49F это датчик давления для применения во взрывоопасных зонах в соответствии с директивой ATEX 2014/34/EU, зона взрывозащиты газа 1. Измеряемое давление воздействует на керамическую мембрану, которая деформируется под давлением. Выходной сигнал на измерительном мостике, прикрепленном к задней части мембраны, изменяется при деформации мембраны. Электроника, встроенная в корпус преобразователя давления, преобразует сигнал датчика в электронный унифицированный сигнал 4...20 мА. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

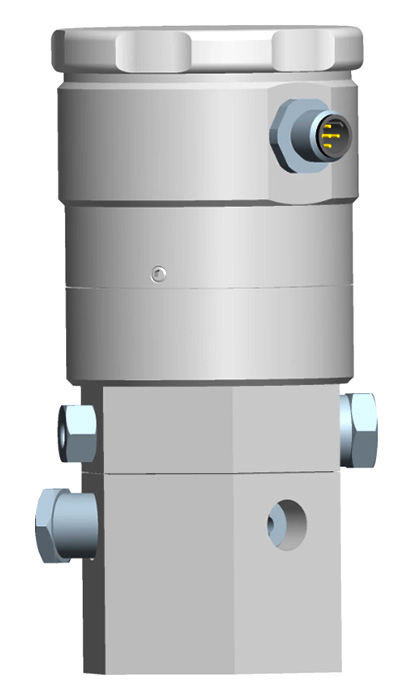

В электропневматическом уровнемере ME56T используется принцип "пузырькового прохода". Через дроссель сжатый воздух непрерывно подается в зондирующую трубку и в жидкость. Внутри зондирующей трубки начинает создаваться давление, равное уровню давления в жидкости. Датчик давления измеряет это давление, а электроника датчика преобразует его в токовый сигнал в диапазоне 4...20 мА, который пропорционален уровню жидкости. Если давление внутри зондирующей трубки превышает допустимое избыточное давление датчика давления, соединение с датчиком давления прерывается предохранительным клапаном, защищая его от перегрузки и повреждения. Обратный клапан предотвращает обратный поток жидкости из зондирующего клапана в систему подачи воздуха. Датчик уровня должен быть установлен над над резервуаром или сбоку от него. Все соединительные линии должны быть установлены все соединительные линии должны быть установлены таким образом, чтобы исключить механические силы, действующие на прибор.
|
|||||||||

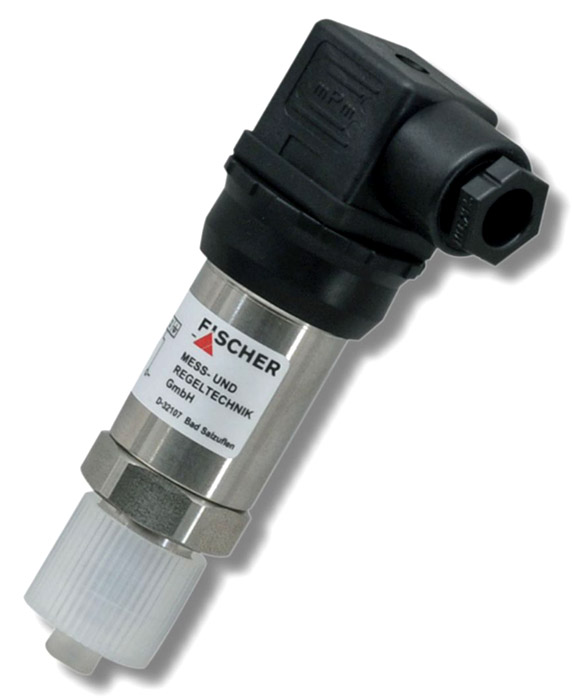

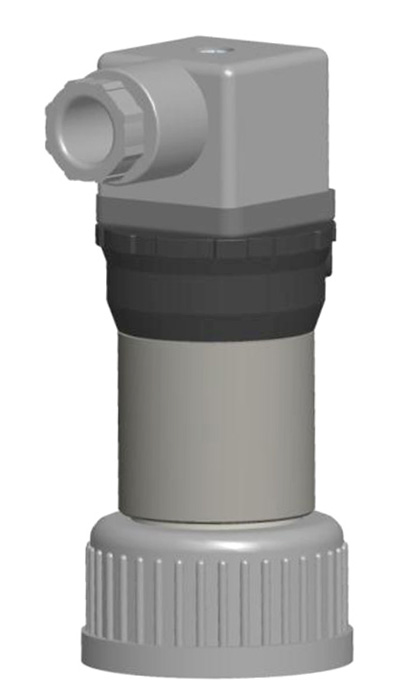

Преобразователь давления ME69 с керамической измерительной ячейкой, корпусом и присоединением из пластика. Преобразователи давления этой серии подходят для решения различных измерительных задач в следующих областях: гальваника, системы водоподготовки, питьевая, техническая, технологическая и сточная вода. Преобразователь давления ME69 используется для измерения избыточного давления в кислотных или щелочных средах, совместимых с материалами, указанными в технических характеристиках. Измеряемое давление воздействует на керамическую мембрану, которая деформируется под давлением. Это изменяет выходной сигнал моста DMS на задней стороне керамической мембраны. Встроенная в прибор электроника преобразует сигналы моста в электрические единичные сигналы 4...20 мА или 0...10 В постоянного тока.
|
||||||||||||

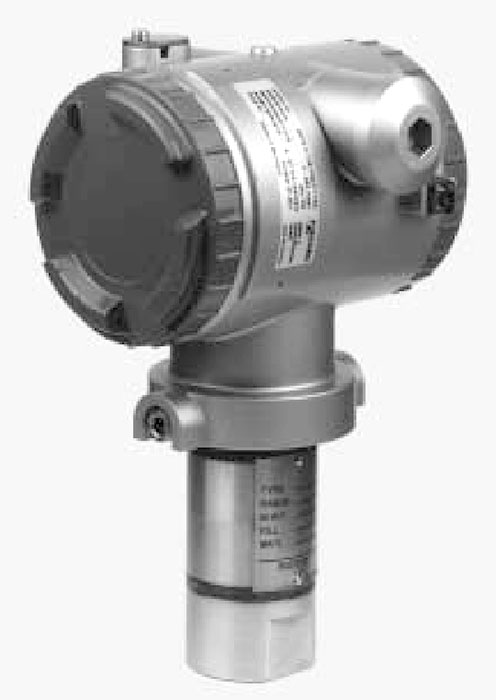

В преобразователе давления ME71 используется датчик емкостного типа и современная микропроцессорная технология. Он идеально подходит для измерения положительного и отрицательного манометрического давления в тех случаях, когда требуется высокая точность. Опционально доступны версии, сертифицированные для использования во взрывоопасных зонах.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

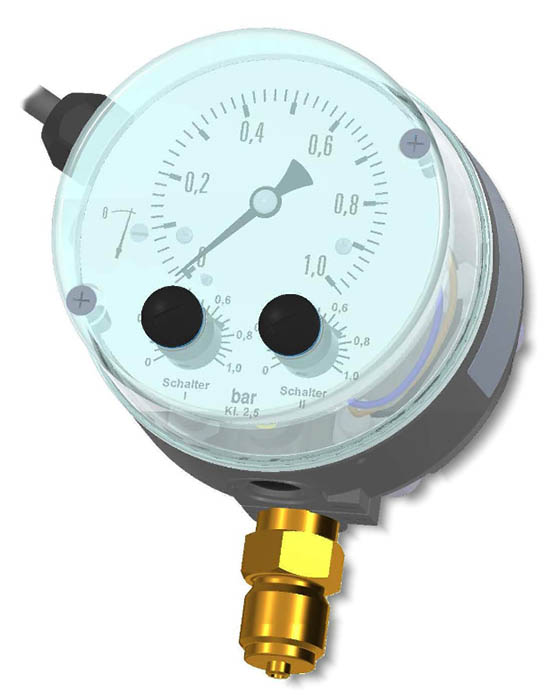

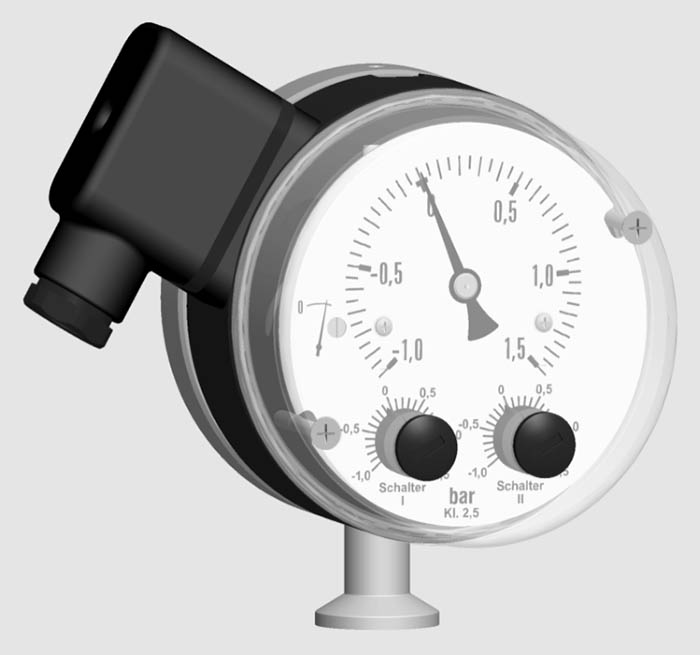

Контактный вакуумный манометр MS10 с защитой от избыточного давления и вакуума для контроля и мониторинга в вакуумных процессах. Области применения: получение питьевой воды, водное хозяйство, технологические процессы, пневмотранспортные теротехнологии. Измерительная система состоит из двух герметичных и гидравлически соединенных металлических мембран. При воздействии давления она вызывает прогиб, пропорциональный силе давления. Напротив мембраны, находящейся под средним давлением, толкатель возвращает прогиб в рабочее состояние и приводит в действие микропереключатели. При чрезмерном давлении каждая металлическая диафрагма самостоятельно опирается на шасси капсулы. Таким образом устройство предохраняется от повреждений.
|
|||||||||||||||||||||
Контактный манометр MS11 это комбинированное измерительное и переключающее устройство для измерения давления в сложных условиях, таких как удары давления, вибрации, частые процессы переключения или высокие требования к характеристикам переключателя. Прибор подходит для газообразных и жидких сред. Прибор может использоваться в качестве компонента функциональной безопасности (SIL).
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

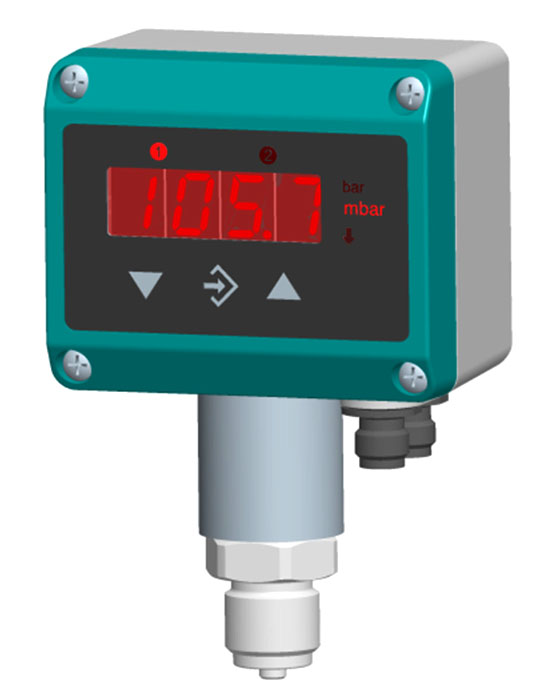

Компактное реле давления MS12 с параметрическим управлением и преобразователь для контроля положительного и отрицательного давления. Типичное применение: реле давления и индикатор давления для неудобных, доступных мест измерения, измерение уровня, упрощенное управление насосами, мониторинг насосов и компрессоров. MS12 обрабатывает выходной сигнал встроенного датчика давления в цифровом виде.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

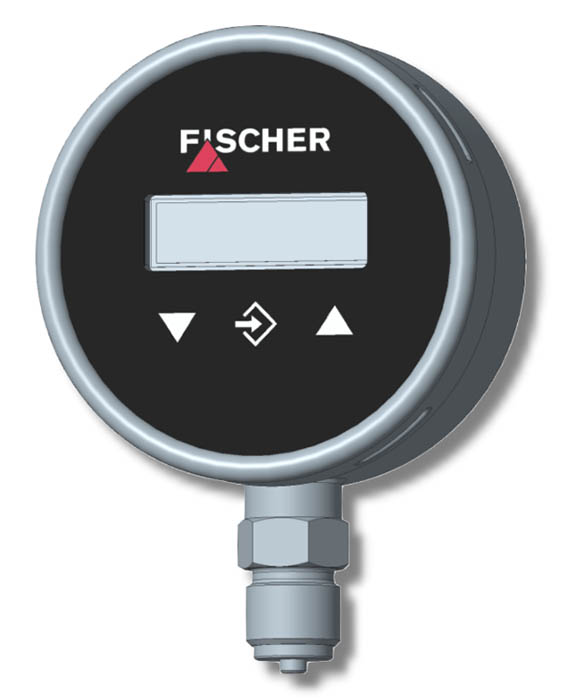

Цифровой датчик давления и переключатель MS13 это датчик и реле давления для измерения относительного давления. Прибор подходит для измерения давления и пониженного давления в неагрессивных газообразных и жидких средах. MS13 соответствует последнему слову техники и является безопасным; он также учитывает соответствующие нормы и директивы ЕС.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Дополнительные электрические аксессуары для установки в аналоговые измерительные приборы Fischer. Концевой выключатель устанавливается под циферблатом. Он сконструирован таким образом, чтобы индикатор фактического значения мог свободно перемещаться по всей шкале. На передней панели расположен регулировочный замок. С помощью съемного регулировочного ключа контакты, установленные на дисплеях конечных значений, могут быть установлены в любой точке диапазона шкалы. Если контактный рычаг, подключенный к дисплею фактических значений, достигает контактного штифта на целевом дисплее, цепь питания замыкается. Эластичная связь между контактным рычагом и индикатором фактического значения удерживает контакт замкнутым до тех пор, пока фактическое значение не отклонится от заданного целевого значения. Manufactured part numbers open, use the search ctrl + F
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
