Преобразование сигналов

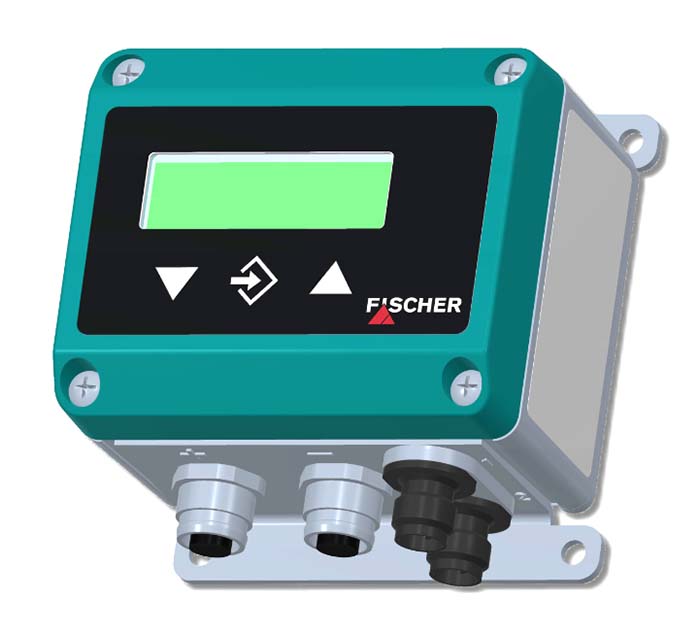

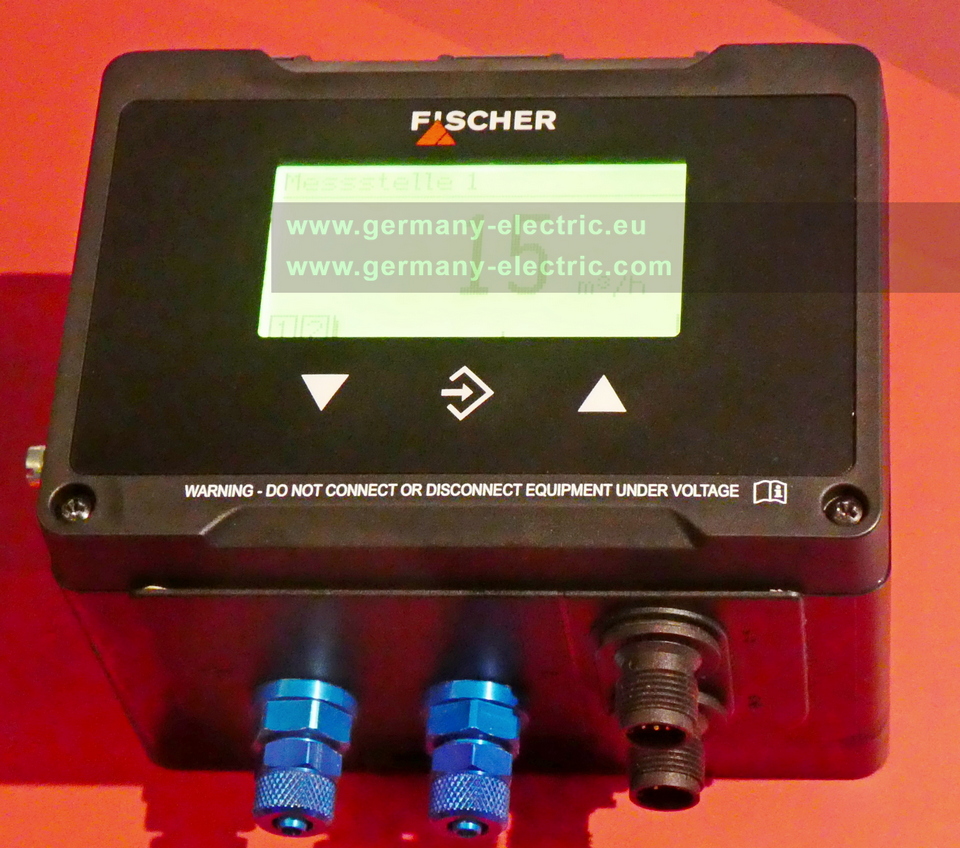

В основе прибора EA14D_LCD лежит электронная схема оценки, которая анализирует измерительные сигналы (P+, P-) двух внешних датчиков давления. Основная задача - вычисление перепада давления, который может быть отображен и проанализирован. Сигналы внешних датчиков давления могут отображаться отдельно для просмотра. Блок оценки позволяет установить две независимые точки переключения. Опционально могут быть доступны два дополнительных выходных сигнала. Внешние датчики давления подключаются к блоку оценки перепада давления через гибкие штекерные соединительные линии. Допускается подключение только поставляемых датчиков давления. Номинальное давление внешних датчиков и базовый диапазон измерения устанавливаются на заводе и указываются на заводской табличке. Прибор работает в двух режимах: дифференциального давления и 2-канальном. Прибор может использоваться в качестве блока индикации и коммутации в сочетании с двумя внешними сервисными датчиками (0/4...20 мА и/или 0...10 В). Совместимость со средой зависит от технических характеристик используемых датчиков.

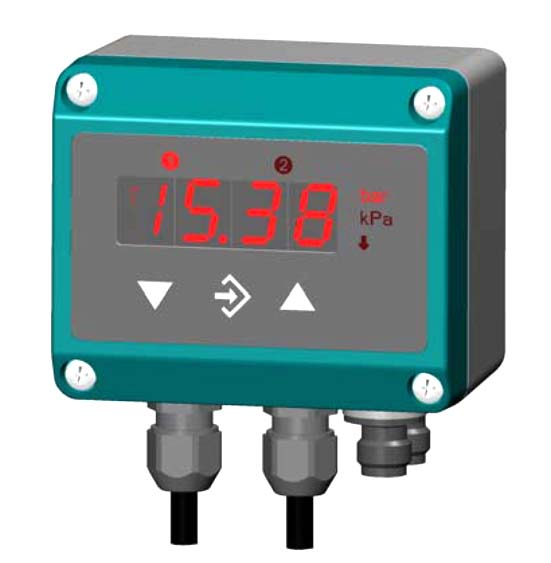

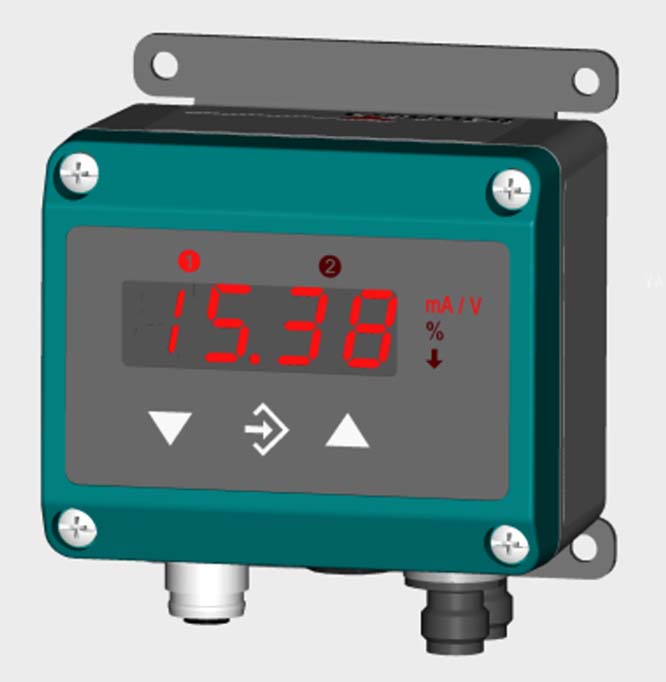

EA14D_LED состоит из электронного модуля и пары раздельных датчиков давления. Это интеллектуальный многофункциональный прибор, который измеряет и отображает перепад давления и (опционально) передает измеренное значение в виде стандартизированного трехпроводного электрического сигнала. Программируемые функции определения пределов позволяют ему также работать в качестве точного и универсального реле перепада давления. Электронный модуль преобразует аналоговые сигналы от датчиков давления и затем обрабатывает входные значения в цифровом виде. Его микроконтроллер обеспечивает высокую степень программирования пользователем и огромную универсальность. Электронный модуль вычисляет разность давлений, управляет цифровым дисплеем модуля и выходами включения и выключения сигнализации пределов, а также (опционально) выдает новый аналоговый сигнал. Показания могут быть отфильтрованы, масштабированы, инвертированы или линеаризованы с помощью заданной пользователем таблицы поиска. Внешние датчики давления подключаются к электронному модулю с помощью гибких сигнальных кабелей, оканчивающихся штекерными разъемами. Можно использовать только те датчики давления, которые поставляются в комплекте с прибором. Номинальное давление преобразователей давления и диапазон измерения прибора соответствуют друг другу и откалиброваны на заводе-изготовителе, о чем имеется соответствующая маркировка на идентификационной табличке изделия.

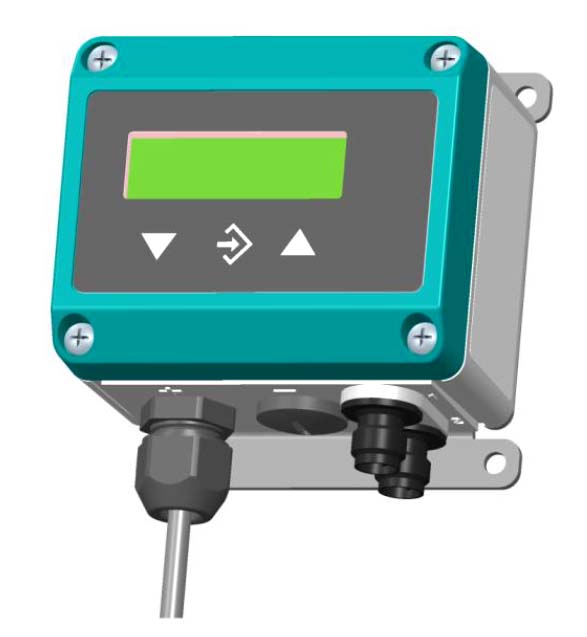

....... EA14F это интеллектуальный многофункциональный уровнемер, который измеряет и отображает уровень при подключении к емкостному датчику уровня NC54 или NC56. Измеренное значение может (по выбору) передаваться на EA14F в виде стандартного 2- или 3-проводного электрического сигнала. Программируемые функции обнаружения пределов позволяют использовать прибор в качестве точного и универсального переключателя уровня. Электронный модуль преобразует аналоговый сигнал от датчика уровня и затем обрабатывает его в цифровом виде. EA14F на базе микроконтроллера обладает высокой степенью программирования пользователем, что делает его по-настоящему универсальным устройством. Электронный модуль вычисляет уровень, управляет местным цифровым дисплеем и (опционально) выдает новый аналоговый сигнал на выход. Измерения могут быть отфильтрованы, масштабированы, инвертированы или линеаризованы с помощью заданной пользователем таблицы поиска. Прибор EA14F можно запрограммировать на отображение значения входного или преобразованного выходного сигнала. Входной сигнал может быть преобразован с помощью свободно программируемой функции таблицы поиска для линеаризации или преобразования в производные единицы измерения, например, %, м³, кг, и т. д. Внешний датчик уровня подключается к электронному модулю и получает от него питание электронным модулем через гибкий сигнальный кабель оканчивающийся штекерным разъемом.

Индикатор давления EA14M_LCD может использоваться в качестве преобразователя и индикатора для измерения давления. Устройство анализирует сигнал (ток или напряжение), поступающий от внешнего передатчика. Области применения: измерение перепада давления в сильно загрязненных средах, мониторинг фильтров, измерение уровня заполнения, простые системы управления насосами, мониторинг насосов, компрессоров. Данное устройство основано на электронном аналитическом переключатель, который анализирует измерительный сигнал внешнего датчика. Основной задачей является отображение и анализ измеренного сигнала. Дополнительно может быть обеспечен выходной сигнал, пропорциональный входному. сигналу. Внешний передатчик подключается к аналитической схеме с помощью гибкого кабеля со штекерными разъемами. который также выполняет функцию источника питания. Подключать можно только поставляемые в комплекте передатчики.

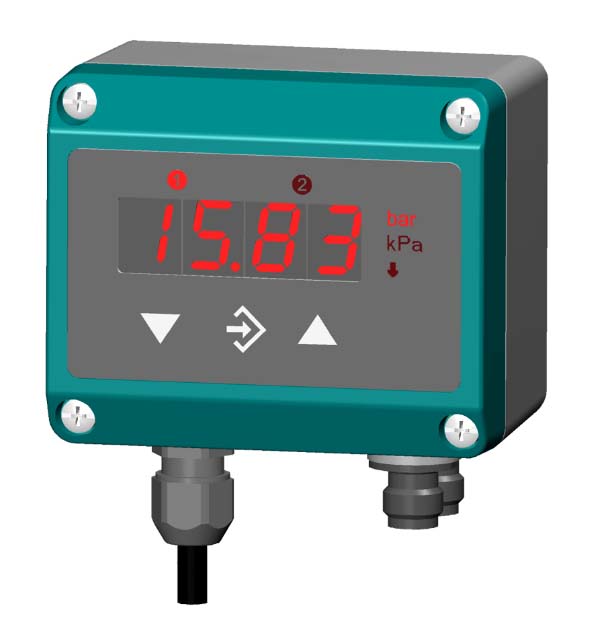

EA14M_LED состоит из электронного модуля и пары раздельных датчиков давления. Это интеллектуальный многофункциональный прибор, который измеряет и отображает давление и (опционально) передает измеренное значение в виде стандартизированного 3-проводного электрического сигнала. Программируемые функции определения пределов позволяют ему также работать в качестве точного и универсального реле давления. Электронный модуль преобразует аналоговый сигнал от датчика давления и затем обрабатывает входное значение в цифровом виде. Его микроконтроллер обеспечивает высокую степень программирования пользователем и огромную универсальность. Электронный модуль управляет цифровым дисплеем модуля и выходами включения-выключения сигнализации пределов, а также (опционально) выдает новый аналоговый сигнал. Показания могут быть отфильтрованы, масштабированы, инвертированы или линеаризованы с помощью заданной пользователем таблицы поиска. Внешний датчик давления подключается к электронному модулю с помощью гибких сигнальных кабелей, оканчивающихся штекерными разъемами. Только датчик давления поставляемый в комплекте с прибором может быть использован только датчик давления, поставляемый в комплекте. Давление номинальное давление преобразователя давления и диапазон измерения прибора согласованы и откалиброваны на заводе, и соответствующим образом обозначены на идентификационной этикетке.

EA15 это блок индикации значений для измерительных преобразователей с выходными сигналами тока и напряжения в соответствии с IEC 60381. Можно подключить до четырех измерительных преобразователей в двух- или трехпроводном исполнении. Микроконтроллерная электроника может одновременно анализировать измерительные сигналы от четырех подключенных измерительных преобразователей. На настраиваемом 2,8-дюймовом сенсорном дисплее могут одновременно отображаться до четырех значений измерений. Настраиваемый цветовой переключатель служит для отображения определенных режимов работы. В качестве опции прибор может поставляться с функцией регистратора данных. Все параметры могут быть настроены на приборе с помощью сенсорного дисплея или (опционально) с помощью программного обеспечения для ПК. Блок отображения измеряемых величин имеет USB-интерфейс, к которому можно подключить USB-накопитель. Например, с помощью USB-накопителя можно экспортировать простые конфигурации в другие устройства. Программное обеспечение ПК также позволяет использовать протокол точек измерения.

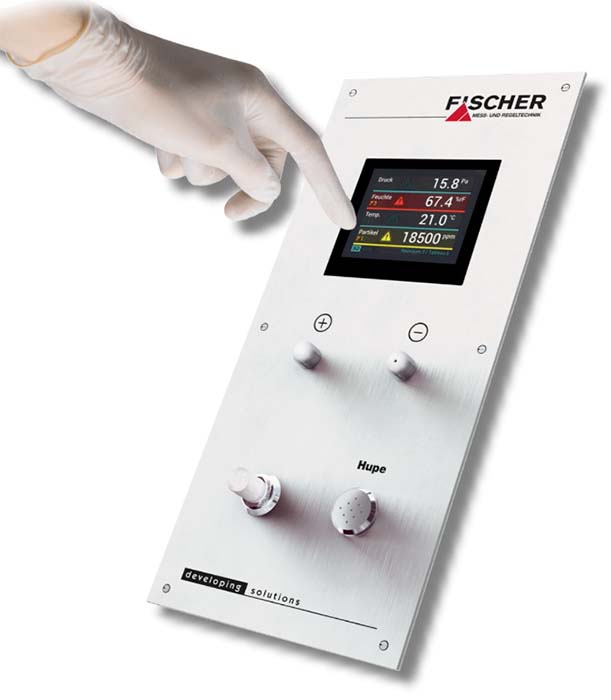

EA16 это блок индикации измерительных величин для измерительных преобразователей с выходными сигналами тока и напряжения в соответствии с IEC 60381. Можно подключить до четырех измерительных преобразователей в двух- или трехпроводном исполнении. Типичное применение - индикация измеренных значений в чистых помещениях. Микроконтроллерная электроника может одновременно анализировать измерительные сигналы от четырех подключенных измерительных преобразователей. На настраиваемом 3,5-дюймовом сенсорном дисплее можно одновременно отображать до четырех значений измерений. Настраиваемый цветовой переключатель служит для отображения определенных режимов работы. В качестве опции прибор может поставляться с функцией регистратора данных. Обработанные входные сигналы преобразуются в 2 или 4 настраиваемых выхода. Для этого доступны такие параметры, как точки активации и деактивации, функция переключения или задержка. Состояния переключения отображаются на дисплее с помощью символов. Устройство также имеет интерфейс Modbus и может быть подключено к сети Modbus RTU в качестве ведомого устройства. Все параметры также могут быть настроены на устройстве с помощью сенсорного дисплея или (опционально) с помощью программного обеспечения для ПК. Устройство отображения измеренных значений имеет USB-интерфейс, к которому можно подключить USB-накопитель. Например, с помощью USB-накопителя можно экспортировать простые конфигурации в другие устройства. Программное обеспечение ПК также позволяет использовать протокол точек измерения.

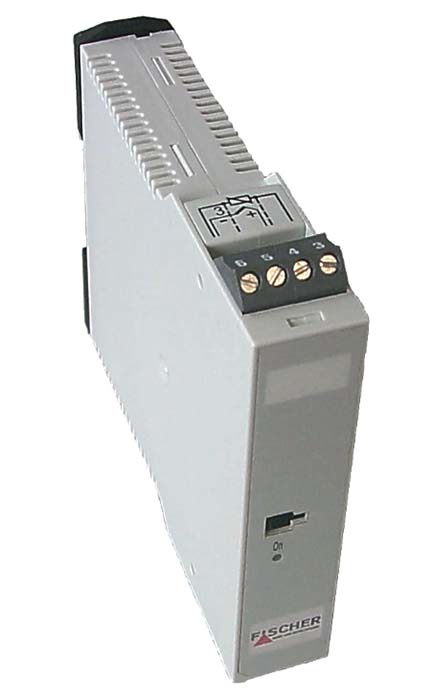

EU41 это трансмиттер температуры (4-20 мА) для измерения температуры в жидких и газообразных средах. Они используются для обработки сигналов от резисторов li-near, термопар и термометров сопротивления и очень легко монтируются на стандартную рейку. Особые области применения: пищевая промышленность, отопление, кондиционирование, вентиляционные технологии, экологическая инженерия, технологические процессы, нефтехимия. Датчик EU41 настраивается на соответствующую задачу с помощью конфигурационного набора и ПК. Конфигурирование может осуществляться как в автономном режиме, так и в режиме онлайн в любом месте. Прибор EU41 также поставляется с заводской настройкой в соответствии с заданной спецификацией (см. код заказа). Конфигурация хранится в EEprom.
