2.4. Механические счетчики
Компания Baumer это международное предприятие, специализирующееся на сенсорной технике, энкодерах, измерительных приборах и компонентах для автоматизированной обработки изображений. Благодаря присутствию в 39 филиалах и 19 странах, Baumer находится рядом с клиентами. Выдающееся качество ассортимента датчиков и приборов Baumer помогает компании добиваться успеха в жесткой международной конкуренции. Различные экспертные жюри присуждали компании Baumer национальные и международные премии за инновации, дизайн и качество в знак признания качества и новаторского духа.

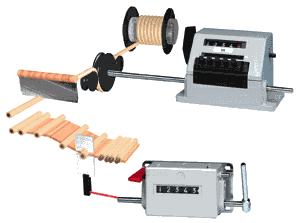

Счетчики Hххх – счетчики ходов (возвратно-поступательных движений), сбоку имеют рычаг.
Счетчики Uxxx – счетчики числа оборотов.
Счетчики Mxxx – счетчики длины (метров), применяются только с мерными колесами.

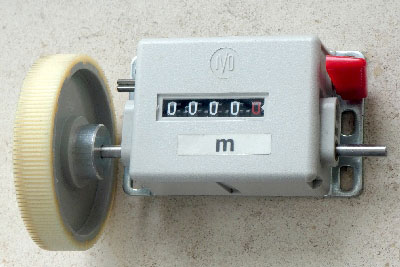

Счетчики длины M300, M310 с валом 4 мм и мерными колесами MR2x1.04
Счетчики длины M400, M410 с валом 7 мм и мерными колесами MR5x2.07
Для сортировки данных в таблице по желаемому параметру достаточно кликнуть по заголовку выбранного столбца
| Наименование | Размер | Пределы счета | Высота цифр | Пересчет длины | Диаметр вала | Мерное колесо |
|---|
H126
U126 | 40 x 29 x 27,5 мм | 99 999 | 4,5 мм | | 4 мм | - |
H127
U127
T127 | 40 x 29 x 27,5 мм | 99 999 и 9 999 (Т127) | 4,5 мм | | 4 мм | - |
M300
H300
U300 | 69 x 48 x 28 мм | 999 999 (H300 и U300),
99 999,9 (М300) | 4,5 мм | 5 об. = 10 чисел = 1 м
(с мерным колесом 20 см) | 4 мм | MR2xx.04x |
M310
H310
U310 | 69 x 48 x 28 мм | 99 999 (Н310 и U310),
9999,9 (М310) | 4,5 мм | 5 об. = 10 чисел = 1 м
(с мерным колесом 20 см) | 4 мм | MR2xx.04x |
M400
H400
U400
U401 | 92 x 64 x 45 мм | 9999999 (Н400, U400 и U401),
999999,9 (М400) | 7 мм | 2 об. = 10 чисел = 1 м
(с мерным колесом 50 см) | 7 мм | MR5xx.07x |
M410
H410
U410
M411
U411 | 92 x 64 x 45 мм | 99 999 | 7 мм | | 7 мм | MR5xx.07x |
* PTB поверка - эта пометка означает, что данный прибор проверен на точность и калибровку государственной сертифицированной метрологической организацией PTB (Physikalisch-Technische Bundesanstalt) и может использоваться как образцовый прибор.

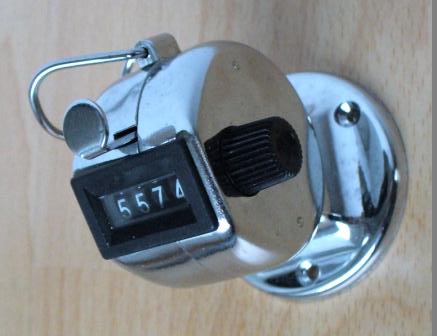

В наличии на складе последние выставочные экземпляры за полцены:

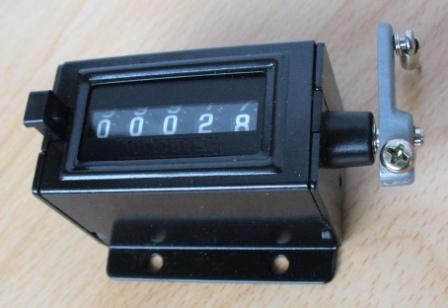

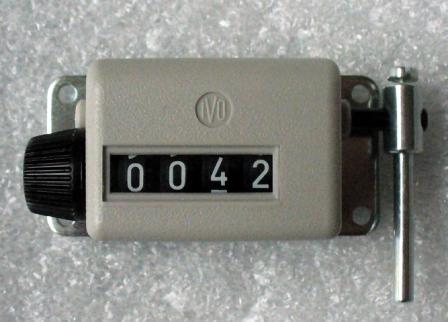

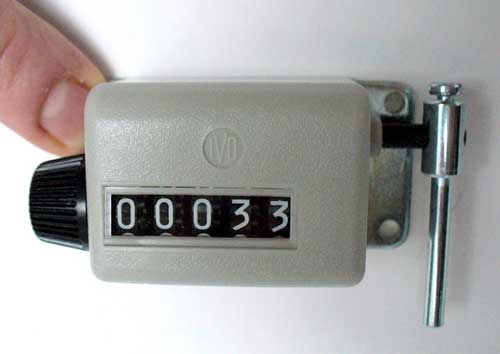

Механический счетчик ходов (возвратно-поступательных движений) Н126 с функцией сложения, счетчик числа оборотов U126 с функциями сложения и вычитания. Установка ноля поворотной ручкой. При заказе обращать внимание на направление вращения оси счетчика.

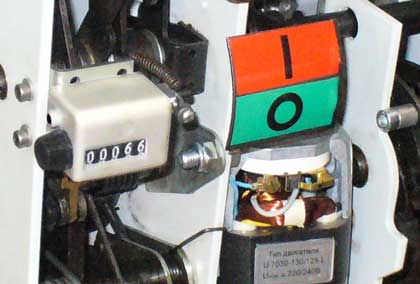

На фотографии пример применения счетчиков ходов H126 для учёта числа срабатываний на серийно выпускаемом вакуумном высоковольтном выключателе, применяемом в электроэнергетике. Украинская компания-производитель успешно применяет счётчики с 2006 года.
| H 126.010A01A |
H 126.010A01G |
H 126.010A01H |
| H 126.020A02A |
H 126.020A02G |
H 126.020A02H |
| H 126.050B08L |
|
|
| U 126.010A01G |
U 126.010A01H |
U 126.020A02G |
| U 126.020A02H |
|
|
|
| Функции счета | Суммирующий / вычитающий |
| Крепление | Сзади |
| Размер | 40 x 29 x 27,5 мм |
| Привод | Cправа или слева (на выбор) |
| (H) Счетчик ходов | Н126 (суммирующий) |
| (U) Счетчик числа оборотов | U126 (суммирующий / вычитающий) |
| Усилие | 0,30 Нсм при 1000 об/мин (U126) |
| Нагрузка вращательная (макс) | 2000 об/мин |
| Нагрузка ходовая (макс) | 500 ходов/мин |
| Пределы счета | 99 999 |
| Высота цифр | 4,5 мм |
| Угол отклонения рычага | 38°...60° |
| Сброс | Рифленая кнопка |
| Пересчет числа ходов | 1 ход = 1 число |
| Пересчет числа оборотов | 1 оборот = 1 число |
| Вес | 90 г |
| Диаметр вала | 4 мм |
| Мерное колесо | - |
|
|
|

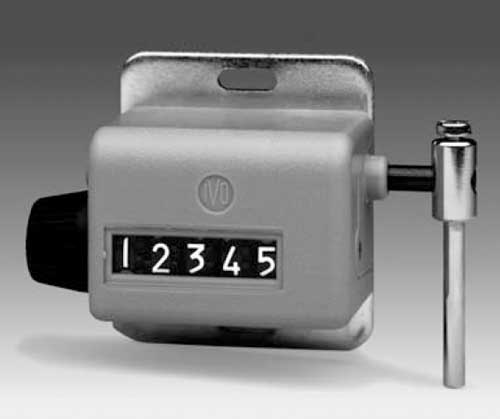

Механический счетчик ходов (возвратно-поступательных движений) или предметов - Н127 , счетчик Т127 с функцией сложения, счетчик числа оборотов U127 с функциями сложения и вычитания. Установка ноля поворотной ручкой. При заказе обращать внимание на направление вращения оси счетчика.
| H 127.010A01G |
H 127.010A01H |
H 127.020A02G |
| H 127.020A02H |
H 127.040B03K |
H 127.050A03M |
| H 127.150A02M |
|
|
| U 127.010A01G |
U 127.010A01H |
U 127.010A05H |
| U 127.020A02G |
U 127.020A02H |
U 127.020A06G |
| U 127.030C03I |
U 127.040B04K |
U 127.040C04K |
|
| Функции счета | Суммирующий / вычитающий |
| Крепление | Сзади |
| Размер | 40 x 29 x 27,5 мм |
| Привод | Справа или слева (на выбор) |
| (H) Счетчик ходов | Н127 (суммирующий) |
| (U) Счетчик числа оборотов | U127 (суммирующий / вычитающий) |
| (T) Счетчик единиц (штучный) | Т127 (суммирующий) |
| Усилие | 0,30 Нсм при 1000 об/мин (U127) |
| Нагрузка вращательная (макс) | 2000 об/мин |
| Нагрузка ходовая (макс) | 500 ходов/мин |
| Пределы счета | 99 999 и 9 999 (Т127) |
| Высота цифр | 4,5 мм |
| Угол отклонения рычага | 38°...60° |
| Сброс | Рифленая кнопка |
| Пересчет числа ходов | 1 ход = 1 число |
| Пересчет числа оборотов | 1 оборот = 1 число |
| Вес | 90 г |
| Диаметр вала | 4 мм |
| Мерное колесо | - |
|
|
|

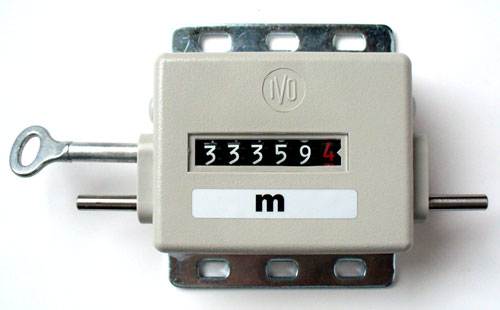

Механический счетчик ходов (возвратно-поступательных движений) H 300 (Н300) с функцией сложения, счетчик числа оборотов U300, счетчик длины M 300 (М300) работает совместно с мерным колесом на сложение и вычитание. Сброс на ноль выполняется вставляемым ключом. При заказе обращать внимание на направление вращения оси счетчика.
| H 300.010A01A |
H 300.010A01B |
H 300.010AA5B |
| H 300.010B01A |
H 300.010B01B |
H 300.A03DA1C |
| H 300.A03DA2C |
|
|
| M 300.010A06C |
M 300.010A06D |
M 300.010B06C |
| M 300.010BA2D |
M 300.A05 |
|
| U 300.010A01A |
U 300.010A01B |
U 220.010A11A |
| U 220.010A12A |
U 220.011A12D |
|
|
| Функции счета | Суммирующий / вычитающий |
| Крепление | Сзади |
| Размер | 69 x 48 x 28 мм |
| Привод | С двух сторон |
| (H) Счетчик ходов | H300 (суммирующий) |
| (M) Счетчик длины (в метрах) | М300 (суммирующий / вычитающий) |
| (U) Счетчик числа оборотов | U300 (суммирующий / вычитающий) |
| Усилие | 0,15 Нсм при 1000 об/мин (U300) |
| Нагрузка вращательная (макс) | 3000 об/мин |
| Нагрузка ходовая (макс) | 500 ходов/мин |
| Пределы счета | 999 999 (H300 и U300),
99 999,9 (М300) |
| Высота цифр | 4,5 мм |
| Угол отклонения рычага | 38°...60° |
| Сброс | Посредством ключа |
| Пересчет числа ходов | 1 ход = 1 число |
| Пересчет длины | 5 об. = 10 чисел = 1 м
(с мерным колесом 20 см) |
| Пересчет числа оборотов | 1 об. = 1 число |
| Вес | 130 г |
| Диаметр вала | 4 мм |
| Мерное колесо | MR2xx.04x |
|
|
|

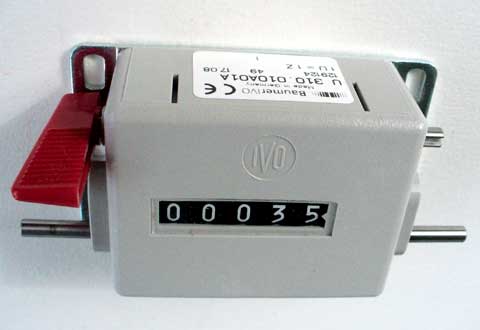

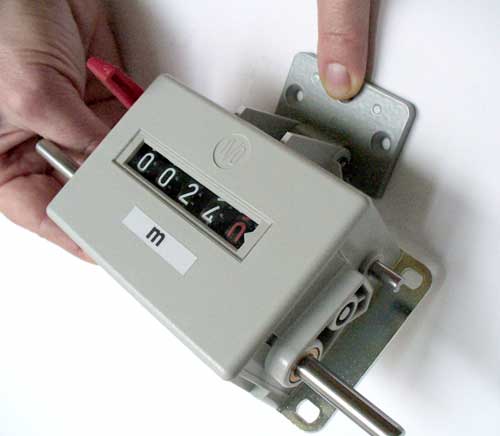

Механический счетчик ходов (возвратно-поступательных движений) Н310 с функцией сложения, счетчик числа оборотов U310, счетчик длины М310 с функциями сложения и вычитания. Установка ноля поворотным рычагом. При заказе обращать внимание на направление вращения оси счетчика.
| H 310.010A01A |
H 310.010A01B |
|
| M 310.010A01D |
M 310.010A02D |
M 310.010A06B |
| M 310.010A06C |
M 310.010A06D |
M 310.010B06C |
| M 310.010B06D |
M 310.010N06C |
M 310.010N06D |
| M 310.01B |
M 310.030B01C |
M 310.030B01D |
| M 310.A01 |
M 310.A02 |
M 310.A03 |
| M 310.A06 |
M 310.B06 |
M 310.R10A06C |
| U 310.010A01A |
U 310.010A01B |
U 310.010A02A |
| U 310.010A02B |
U 310.010A06A |
|
|
| Функции счета | Суммирующий / вычитающий |
| Крепление | Сзади |
| Размер | 69 x 48 x 28 мм |
| Привод | С двух сторон |
| (H) Счетчик ходов | Н310 (суммирующий) |
| (M) Счетчик длины (в метрах) | М310 (суммирующий / вычитающий) |
| (U) Счетчик числа оборотов | U310 (суммирующий / вычитающий) |
| Нагрузка вращательная (макс) | 3000 об/мин |
| Нагрузка ходовая (макс) | 500 ходов/мин |
| Пределы счета | 99 999 (Н310 и U310),
9999,9 (М310) |
| Высота цифр | 4,5 мм |
| Угол отклонения рычага | 38°...60° |
| Сброс | Рычагом |
| Пересчет числа ходов | 1 ход = 1 число |
| Пересчет длины | 5 об. = 10 чисел = 1 м
(с мерным колесом 20 см) |
| Пересчет числа оборотов | 1 об. = 1 число |
| Вес | 130 г |
| Диаметр вала | 4 мм |
| Мерное колесо | MR2xx.04x |
|
|
|

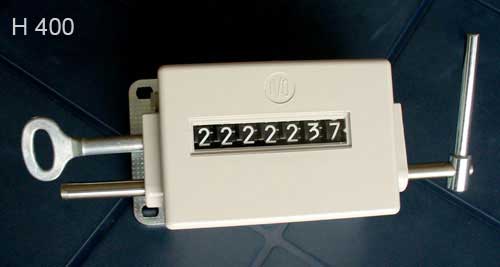

Механический счетчик ходов (возвратно-поступательных движений) Н400 с функцией сложения, счетчик числа оборотов U400 и U401, счетчик длины М400 с функциями сложения и вычитания. Установка ноля поворотным рычагом. При заказе обращать внимание на направление вращения оси счетчика.
| M 400.010A03C |
M 400.010A03D |
M 400.010B03C |
| M 400.010B03D |
M 400.020A02D |
M 400.020A03C |
| M 400.020A03D |
M 400.020B03C |
M 400.020B03D |
| M 401.020A01A |
H 400.010A02A |
H 400.010A02B |
| U 400.010A01A |
U 400.010A02C |
U 400.010A02D |
| U 400.010A05D |
U 400.020A02C |
U 400.020A02D |
| U 400.020A05C |
U 400.020A05D |
U 400.020B05F |
| U 400.030B05K |
U 401.010A01A |
U 401.010A01B |
| U 401.020A01A |
U 401.020A01B |
U 401.030A01E |
| U 401.030A01G |
U 401.030A02E |
U 401.030A02F |
| U 401.030A02G |
U 401.030A02H |
U 401.030A02M |
|
| Функции счета | Суммирующий / вычитающий |
| Крепление | Сзади |
| Размер | 92 x 64 x 45 мм |
| Привод | С двух сторон внизу |
| (H) Счетчик ходов | Н400 (суммирующий) |
| (M) Счетчик длины (в метрах) | М400 (суммирующий / вычитающий) |
| (U) Счетчик числа оборотов | U400 и U401 (суммирующий / вычитающий) |
| Нагрузка вращательная (макс) | 1000 об/мин |
| Нагрузка ходовая (макс) | 500 ходов/мин |
| Пределы счета | 9999999 (Н400, U400 и U401),
999999,9 (М400) |
| Высота цифр | 7 мм |
| Угол отклонения рычага | 38°...60° |
| Сброс | Ключом |
| Пересчет числа ходов | 1 ход = 1 число |
| Пересчет длины | 2 об. = 10 чисел = 1 м
(с мерным колесом 50 см) |
| Пересчет числа оборотов | 1 об. = 1 число |
| Вес | 350 г |
| Диаметр вала | 7 мм |
| Мерное колесо | MR5xx.07x |
|
|
|
Механический счетчик ходов (возвратно-поступательных движений) Н410 с функцией сложения, счетчики числа оборотов U410 и U411, счетчики длины М410 и М411 с функциями сложения и вычитания. Установка ноля поворотным рычагом. При заказе необходимо обращать внимание на направление вращения оси счетчика.

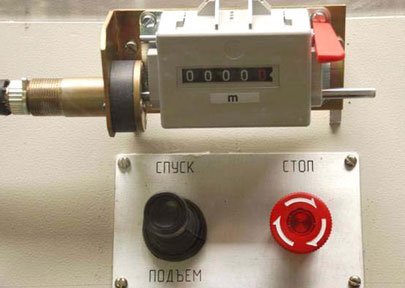

На фотографии пример применения счетчиков длины М410 на серийно выпускаемой электролебёдке с длиной троса до 4.000 м, применяемой в нефтедобывающей отрасли. Российская компания-производитель успешно применяет счётчики с 2007 года.
Пересчет длины М410 (на выбор):
1 об. = 10 чисел = 1 м (с мерным колесом 100 см), пределы: 9999,9
2 об. = 10 чисел = 1 м (с мерным колесом 50 см), пределы: 9999,9 (стандартное исполнение)
2 об. = 100 чисел = 1 м (с мерным колесом 50 см), пределы: 999,99
5 об. = 10 чисел = 1 м (с мерным колесом 20 см), пределы: 9999,9
5 об. = 100 чисел = 1 м (с мерным колесом 20 см), пределы: 999,99
Пересчет длины М411:
2 об. = 10 чисел = 1 м (с мерным колесом 50 см), пределы: 9999,9
|
| Функции счета | Суммирующий / вычитающий |
| Крепление | Жесткое на болтах или подвижное на петле |
| Размер | 92 x 64 x 45 мм |
| Привод | С двух сторон внизу |
| (H) Счетчик ходов | Н410 (суммирующий) |
| (M) Счетчик длины (в метрах) | М410 и М411 (суммирующий / вычитающий) |
| (U) Счетчик числа оборотов | U410 и U411 (суммирующий / вычитающий) |
| Нагрузка вращательная (макс) | U410: 3000 об/мин, U411: 1000 об/мин |
| Нагрузка ходовая (макс) | Н410 - 500 ходов/мин |
| Пределы счета | 99 999 |
| Высота цифр | 7 мм |
| Угол отклонения рычага | 38°...60° |
| Сброс | Рычагом |
| Пересчет числа ходов | 1 ход = 1 число |
| Пересчет числа оборотов | U410: 1об.=1 или 10чисел, U411: 1об.=1число |
| Вес | 380 г |
| Особенности | Большой выбор редукции для М410 и U410 |
| Диаметр вала | 7 мм |
| Мерное колесо | MR5xx.07x |
|
| M 410.010A02C |
M 410.010A02D |
M 410.010A02F |
| M 410.010A02G |
M 410.010A02H |
M 410.010A03C |
| M 410.010A03D |
M 410.010A03E |
M 410.010A03F |
| M 410.010A03G |
M 410.010A03H |
M 410.010A03R |
| M 410.010A03W |
M 410.010A03Z |
M 410.010A04C |
| M 410.010A04D |
M 410.010A04E |
M 410.010A04G |
| M 410.010A04H |
M 410.010A06C |
M 410.010A06E |
| M 410.010A06F |
M 410.010A07E |
M 410.010A07F |
| M 410.010A07G |
M 410.010A08L |
M 410.010A08M |
| M 410.010B02C |
M 410.010B02D |
M 410.010B03C |
| M 410.010B03D |
M 410.010B03G |
M 410.010B03H |
| M 410.010B04C |
M 410.010B04D |
M 410.010B04G |
| M 410.010B06E |
M 410.010B06F |
M 410.010B07E |
| M 410.010B07F |
M 410.020A03C |
M 410.020A03D |
| M 410.020A03G |
M 410.020A04D |
M 410.020A06U |
| M 410.020AB31 |
M 410.020E02V |
M 410.030A06F |
| M 410.040A02T |
M 410.040A06S |
M 410.040A06U |
| M 410.A01 |
M 410.A02 |
M 410.A03 |
| M 410.A04 |
M 411.010A02C |
M 411.010A02D |
| M 411.010A02E |
M 411.010A02H |
M 411.010A03C |
| M 411.010A03D |
M 411.010A03E |
M 411.010A04C |
| M 411.010A04E |
M 411.010A04F |
M 411.A01 |
| H 410.010A02A |
H 410.010A02B |
H 410.020A02A |
| H 410.020A02B |
|
|
| U 410.010A01A |
U 410.010A01B |
U 410.010A02A |
| U 410.010A02B |
U 410.010A02D |
U 410.010A03A |
| U 410.020A01A |
U 410.020A01B |
U 411.010A01A |
| U 411.010A01B |
U 411.010A01C |
U 411.010A01D |
| U 411.010A02A |
U 411.010A02B |
U 411.010A02C |
| U 411.010A02D |
U 411.010A03C |
U 411.010A03D |
|
|
