Поплавковые ротаметры (реле расхода) для жидкостей

Опросный лист

Meister

Немецкая компания Meister Strömungstechnik разрабатывает, производит и поставляет по всему миру системы контроля и измерения потока/расхода жидкостей и газов для применения в промышленных условиях. Ассортимент продукции включает в себя устройства, охватывающие широкий спектр жидких и газообразных веществ. Компания также предлагает индивидуальные проектные решения.

Хотите узнать цену? [x]
Вставьте заказной номер:

DUG

DUG

DUG - поплавковый ротаметр (реле расхода) для жидкостей с контрольно-измерительной шкалой на смотровом стекле. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

DUG-4 DUG-6 DUG-8
DUG-14 DUG-22 DUG-28
DUG-45 DUG-80 DUG-90
DUG-110 DUG-150 DUG-220
60XM0014XG10O 60XM0014XG10O 60XM0150XG32SEM
60XM0150XG32SEM 60XM0150XG32SEM 60XM0022XG15SEM
60XM0022XG15WEM 61XE0022XG15WEM 60XM0022XG15WEM
60XM0022XG15WEM 60XM0220XG32W 60XM0045XG20S
61XE0070OG20S 61XE0070XG20S 61XE0070XG20S
61XE0070XG20S 65XEA110XG25W 65XEA070XG25W
65XEA070XG20W 62XM0008XG10S
Рабочее давлениедо 10 бар
Потеря давления0,02...0,8 бар
Температура среды измерения, °Cдо 100°C, опционально до 160°C
Точность5% от максимального значения
Пределы измерения0,2...250 л/мин, разделено на 14 исполнений
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеВыполняется при монтаже прибора, отличном от вертикального
Рабочее положениеЛюбое
Процесс-подключениеРезьба дюймовая 1/4"...1 1/4"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571
Марка смотрового стеклаDuran 50

DWG

DWG

DWG - поплавковый ротаметр (реле расхода) для жидкостей с контрольно-измерительной шкалой на смотровом стекле. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже.

DWG-1,5 DWG-3 DWG-8
DWG-12 DWG-18 DWG-35
DWG-50 - -
20XM0001XG15S 21XM0001XG15O 20XM0001XG08W
21XM0001XG15O 20XM0001XG15S 20XM0012XG15S
20XM0012XG15SK 20XM0012XG15SK 20XM0003XG15S
20XM0003XG15W 22XE0003XG15S 22XE0003XG15SK
GLS-DWG-003F 20XM0003XG15S 22XE0003XG15S
20XM0035XG20W 20XM0035XG25W 20SM0008XG15S
32XM0001XG15SL
Рабочее давлениедо 10 бар
Потеря давления0,01...0,2 бар
Температура среды измерения, °Cдо 100°C, опционально до 160°C
Точность5% от максимального значения
Пределы измерения0,1...50 л/мин, разделено на 7 исполнений
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеНе требуется
Рабочее положениеВертикальное
Процесс-подключениеРезьба дюймовая 1/4"...1"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571
Марка смотрового стеклаDuran 50

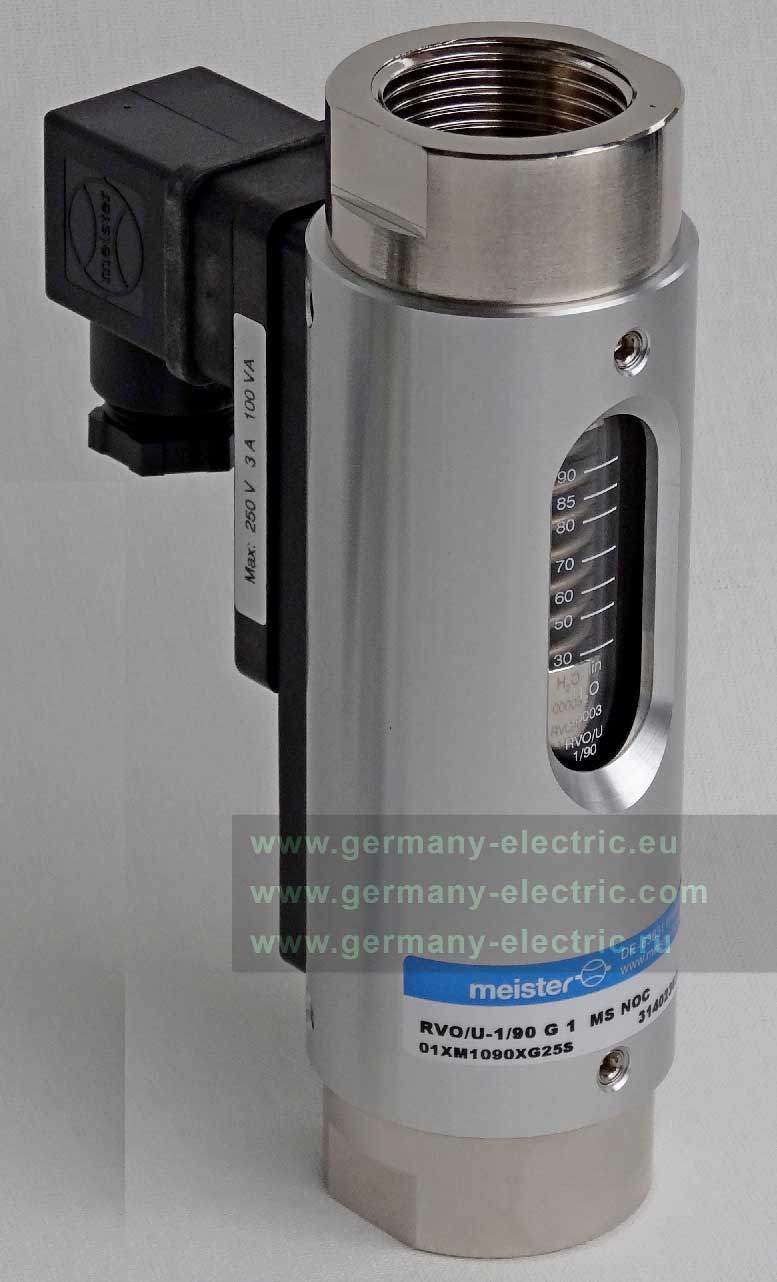

RVO/U-1

RVO/U-1

RVO/U-1 - поплавковый ротаметр (реле расхода) для жидкостей с контрольно-измерительной шкалой на смотровом стекле. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

RVO/U-1/30 RVO/U-1/60 RVO/U-1/90
RVO/U-1/150 - -
01XM1150XG25S 01XM1030XG20S 01XM1090XG25S
01XM20.5XG15W 01XM2015XG15S 01XM2024XG15S
03XE2008XG15W 01XM40.6XG08S 01XM4001XG08S
02XM4002XG08O 03XE4002XG08S 03XE4003XG08W
Рабочее давлениедо 10 бар
Потеря давления0,02...0,4 бар
Температура среды измерения, °Cдо 100°C, опционально до 160°C
Точность10% от максимального значения
Пределы измерения8...150 л/мин, разделено на 4 исполнения
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеВыполняется при монтаже прибора, отличном от вертикального
Рабочее положениеЛюбое
Процесс-подключениеРезьба дюймовая 3/4"...1"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571
Марка смотрового стеклаDuran 50

RVO/U-2

RVO/U-2

RVO/U-2 - поплавковый ротаметр (реле расхода) для жидкостей с контрольно-измерительной шкалой на смотровом стекле. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

RVO/U-2/05 RVO/U-2/1 RVO/U-2/2
RVO/U-2/4 RVO/U-2/8 RVO/U-2/12
RVO/U-2/15 RVO/U-2/20 RVO/U-2/24
RVO/U-2/28 - -
01XM1150XG25S 01XM1030XG20S 01XM1090XG25S
01XM20.5XG15W 01XM2015XG15S 01XM2024XG15S
03XE2008XG15W 01XM40.6XG08S 01XM4001XG08S
02XM4002XG08O 03XE4002XG08S 03XE4003XG08W
Рабочее давлениедо 16 бар
Потеря давления0,02...0,3 бар
Температура среды измерения, °Cдо 100°C, опционально до 160°C
Точность10% от максимального значения
Пределы измерения0,2...28 л/мин, разделено на 10 исполнений
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеВыполняется при монтаже прибора, отличном от вертикального
Рабочее положениеЛюбое
Процесс-подключениеРезьба дюймовая 1/2"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571
Марка смотрового стеклаDuran 50

RVO/U-4

RVO/U-4

RVO/U-4 - поплавковый ротаметр (реле расхода) для жидкостей с контрольно-измерительной шкалой на смотровом стекле. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

RVO/U-4/01 RVO/U-4/02 RVO/U-4/03
RVO/U-4/06 RVO/U-4/1 RVO/U-4/2
RVO/U-4/3 RVO/U-4/5 -
01XM1150XG25S 01XM1030XG20S 01XM1090XG25S
01XM20.5XG15W 01XM2015XG15S 01XM2024XG15S
03XE2008XG15W 01XM40.6XG08S 01XM4001XG08S
02XM4002XG08O 03XE4002XG08S 03XE4003XG08W
Рабочее давлениедо 16 бар
Потеря давления0,02...0,2 бар
Температура среды измерения, °Cдо 100°C, опционально до 160°C
Точность10% от максимального значения
Пределы измерения0,005...5 л/мин, разделено на 8 исполнений
Выходные контактыПереключающие, допускается 125 В, макс. 1 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеВыполняется при монтаже прибора, отличном от вертикального
Рабочее положениеЛюбое
Процесс-подключениеРезьба дюймовая 1/4"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571
Марка смотрового стеклаDuran 50

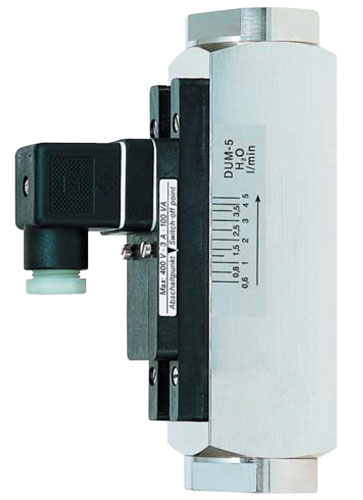

DUM

DUM

DUM - поплавковый ротаметр (реле расхода) для жидкостей в цельнометаллическом корпусе. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

DUM-4 DUM-5 DUM-8
DUM-14 DUM-28 DUM-40
DUM-55 DUM-70 DUM-90
DUM-110 DUM-150 DUM-220
DUM-250 65XEA070XG20W 65XEA070XG25W
65XEA110XG25W 65XEA070XG25W 65XEA070XG20W
62XM0008XG10S
Рабочее давлениедо 200 бар (латунь) или до 300 бар (нерж. сталь)
Потеря давления0,02...0,8 бар
Температура среды измерения, °Cдо 100°C, опционально до 160°C
Точность5% от максимального значения
Пределы измерения0,2...250 л/мин, разделено на 13 исполнений
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеВыполняется при монтаже прибора, отличном от вертикального
Рабочее положениеЛюбое
Процесс-подключениеРезьба дюймовая 1/4"...1 1/2"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571

DUM/A

DUM/A

DUM/A - поплавковый ротаметр (реле расхода) для жидкостей в цельнометаллическом корпусе со стрелочным индикатором. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

DUM/A-4 DUM/A-5 DUM/A-8
DUM/A-14 DUM/A-28 DUM/A-40
DUM/A-55 DUM/A-70 DUM/A-90
DUM/A-110 DUM/A-150 DUM/A-220
DUM/A-250 65XEA070XG20W 65XEA070XG25W
DUM-250 65XEA070XG20W 65XEA070XG25W
65XEA110XG25W 65XEA070XG25W 65XEA070XG20W
62XM0008XG10S
Рабочее давлениедо 200 бар (латунь) или до 300 бар (нерж. сталь)
Потеря давления0,02...0,8 бар
Температура среды измерения, °Cдо 100°C, опционально до 160°C
Точность5% от максимального значения
Пределы измерения0,2...250 л/мин, разделено на 13 исполнений
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеВыполняется при монтаже прибора, отличном от вертикального
Рабочее положениеЛюбое
ОсобенностиСтрелочный индикатор
Процесс-подключениеРезьба дюймовая 1/4"...1 1/2"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571

DWM-L

DWM-L

DWM-L - поплавковый ротаметр (реле расхода) для жидкостей в цельнометаллическом корпусе. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже.

DWM-1,5 DWM-3 DWM-8
DWM-12 DWM-18 DWM-
DWM-35 DWM-50
Рабочее давлениедо 200 бар (латунь) или до 300 бар (нерж. сталь)
Потеря давления0,02...0,2 бар
Температура среды измерения, °Cдо 100°C, опционально до 160°C
Точность5% от максимального значения
Пределы измерения0,1...50 л/мин, разделено на 7 исполнений
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеВыполняется при монтаже прибора, отличном от вертикального
Рабочее положениеЛюбое
Процесс-подключениеРезьба дюймовая 1/4"...1"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571

DWM/A-L

DWM/A-L

DWM/A-L - поплавковый ротаметр (реле расхода) для жидкостей в цельнометаллическом корпусе со стрелочным индикатором. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже.

DWM/A-L1,5 DWM/A-L3 DWM/A-L8
DWM/A-L12 DWM/A-L18 DWM/A-L50
DWM/A-L100
Рабочее давлениедо 200 бар (латунь) или до 300 бар (нерж. сталь)
Потеря давления0,02...0,2 бар
Температура среды измерения, °Cдо 100°C, опционально до 160°C
Точность5% от максимального значения
Пределы измерения0,1...50 л/мин, разделено на 13 исполнений
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеВыполняется при монтаже прибора, отличном от вертикального
Рабочее положениеЛюбое
ОсобенностиСтрелочный индикатор
Процесс-подключениеРезьба дюймовая 1/4"...1 1/2"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571

RVM/U-1

RVM/U-1

RVM/U-1 - поплавковый ротаметр (реле расхода) для жидкостей в цельнометаллическом корпусе. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

RVM/U-1/30 RVM/U-1/45 RVM/U-1/60
RVM/U-1/90 RVM/U-1/150 10XM1030XG25S
11XE1090XG25W 10XM202XG15S 10XM2001XG15S
11XE2001XG15S 10XM2013XG15S 10XM2013XG15SI4.0
11XE2013XG15S 10XM2020XG15S 11XE2020XG15S
10XM2020XG15S 10XM2003XG15S 10XM2003XG15S
10XM2007XG15W 11XE2007XG15W 10XM2007XG15S
10XM40.1XG08S 10XM40.6XG08S 10XM4001XG08W
10XM4002XG08S 10XM4003XG08W 10XM4005XG08SK5
10XM4005XG08W 12LM2010XG15S 12LM2020XG15S
12LM2020XG15W 12XM40.6XG08SL
Рабочее давлениедо 250 бар (латунь) или до 300 бар (нерж. сталь)
Потеря давления0,02...0,4 бар
Температура среды измерения, °Cдо 100°C, опционально до 160°C
Точность10% от максимального значения
Пределы измерения10...150 л/мин, разделено на 5 исполнений
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеВыполняется при монтаже прибора, отличном от вертикального
Рабочее положениеЛюбое
Процесс-подключениеРезьба дюймовая 3/4"...1"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571

RVM/U-2

RVM/U-2

RVM/U-2 - поплавковый ротаметр (реле расхода) для жидкостей в цельнометаллическом корпусе. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

RVM/U-2/02 RVM/U-2/06 RVM/U-2/1
RVM/U-2/3 RVM/U-2/7 RVM/U-2/13
RVM/U-2/20 RVM/U-2/30 10XM1030XG25S
11XE1090XG25W 10XM202XG15S 10XM2001XG15S
11XE2001XG15S 10XM2013XG15S 10XM2013XG15SI4.0
11XE2013XG15S 10XM2020XG15S 11XE2020XG15S
10XM2020XG15S 10XM2003XG15S 10XM2003XG15S
10XM2007XG15W 11XE2007XG15W 10XM2007XG15S
10XM40.1XG08S 10XM40.6XG08S 10XM4001XG08W
10XM4002XG08S 10XM4003XG08W 10XM4005XG08SK5
10XM4005XG08W 12LM2010XG15S 12LM2020XG15S
12LM2020XG15W 12XM40.6XG08SL
Рабочее давлениедо 300 бар (латунь) или до 350 бар (нерж. сталь)
Потеря давления0,02...0,3 бар
Температура среды измерения, °Cдо 100°C, опционально до 160°C
Точность10% от максимального значения
Пределы измерения0,02...30 л/мин, разделено на 8 исполнений
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеВыполняется при монтаже прибора, отличном от вертикального
Рабочее положениеЛюбое
Процесс-подключениеРезьба дюймовая 1/2"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571

RVM/U-4

RVM/U-4

RVM/U-4 - поплавковый ротаметр (реле расхода) для жидкостей в цельнометаллическом корпусе. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

RVM/U-4/01 RVM/U-4/02 RVM/U-4/06
RVM/U-4/1 RVM/U-4/2 RVM/U-4/3
RVM/U-4/5 10XM1030XG25S 11XE1090XG25W
10XM202XG15S 10XM2001XG15S 11XE2001XG15S
10XM2013XG15S 10XM2013XG15SI4.0 11XE2013XG15S
10XM2020XG15S 11XE2020XG15S 10XM2020XG15S
10XM2003XG15S 10XM2003XG15S 10XM2007XG15W
11XE2007XG15W 10XM2007XG15S 10XM40.1XG08S
10XM40.6XG08S 10XM4001XG08W 10XM4002XG08S
10XM4003XG08W 10XM4005XG08SK5 10XM4005XG08W
12LM2010XG15S 12LM2020XG15S 12LM2020XG15W
12XM40.6XG08SL
Рабочее давлениедо 300 бар (латунь) или до 350 бар (нерж. сталь)
Потеря давления0,02...0,2 бар
Температура среды измерения, °Cдо 100°C, опционально до 160°C
Точность10% от максимального значения
Пределы измерения0,005...5 л/мин, разделено на 7 исполнений
Выходные контактыПереключающие, допускается 200 В, макс. 1 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеВыполняется при монтаже прибора, отличном от вертикального
Рабочее положениеЛюбое
Процесс-подключениеРезьба дюймовая 1/4"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571

RVM/U-S4

RVM/U-S4

RVM/U-S4 - поплавковый ротаметр (реле расхода) для жидкостей в цельнометаллическом корпусе. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

RVM/U-S4/01 RVM/U-S4/02 RVM/U-S4/06
RVM/U-S4/1 RVM/U-S4/2 RVM/U-S4/3
RVM/U-S4/5 10XM1030XG25S 11XE1090XG25W
10XM202XG15S 10XM2001XG15S 11XE2001XG15S
10XM2013XG15S 10XM2013XG15SI4.0 11XE2013XG15S
10XM2020XG15S 11XE2020XG15S 10XM2020XG15S
10XM2003XG15S 10XM2003XG15S 10XM2007XG15W
11XE2007XG15W 10XM2007XG15S 10XM40.1XG08S
10XM40.6XG08S 10XM4001XG08W 10XM4002XG08S
10XM4003XG08W 10XM4005XG08SK5 10XM4005XG08W
12LM2010XG15S 12LM2020XG15S 12LM2020XG15W
12XM40.6XG08SL
Рабочее давлениедо 300 бар
Потеря давления0,02...0,2 бар
Температура среды измерения, °Cдо 100°C, опционально до 160°C
Точность10% от максимального значения
Пределы измерения0,005...5 л/мин, разделено на 7 исполнений
Выходные контактыПереключающие, допускается 200 В, макс. 1 А
Степень защитыIP67
Напряжение питания, Вне требуется
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеНе требуется
Рабочее положениеЛюбое
Процесс-подключениеШтуцер DN8
МатериалыНикелированная латунь

RVM/UA-1

RVM/UA-1

RVM/UA-1 - поплавковый ротаметр (реле расхода) для жидкостей в цельнометаллическом корпусе со стрелочным индикатором. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

RVM/UA-1/30 RVM/UA-1/45 RVM/UA-1/60
RVM/UA-1/90 RVM/UA-1/150 10XM1030XG25S
11XE1090XG25W 10XM202XG15S 10XM2001XG15S
11XE2001XG15S 10XM2013XG15S 10XM2013XG15SI4.0
11XE2013XG15S 10XM2020XG15S 11XE2020XG15S
10XM2020XG15S 10XM2003XG15S 10XM2003XG15S
10XM2007XG15W 11XE2007XG15W 10XM2007XG15S
10XM40.1XG08S 10XM40.6XG08S 10XM4001XG08W
10XM4002XG08S 10XM4003XG08W 10XM4005XG08SK5
10XM4005XG08W 12LM2010XG15S 12LM2020XG15S
12LM2020XG15W 12XM40.6XG08SL
Рабочее давлениедо 250 бар (латунь) или до 300 бар (нерж. сталь)
Потеря давления0,02...0,4 бар
Температура среды измерения, °Cдо 100°C, опционально до 160°C
Точность10% от максимального значения
Пределы измерения10...150 л/мин, разделено на 5 исполнений
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеНе требуется
Рабочее положениеЛюбое
ОсобенностиСтрелочный индикатор
Процесс-подключениеРезьба дюймовая 3/4"...1"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571

RVM/UA-2

RVM/UA-2

RVM/UA-2 - поплавковый ротаметр (реле расхода) для жидкостей в цельнометаллическом корпусе со стрелочным индикатором. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

RVM/UA-2/02 RVM/UA-2/06 RVM/UA-2/1
RVM/UA-2/3 RVM/UA-2/7 RVM/UA-2/13
RVM/UA-2/20 RVM/UA-2/30 10XM1030XG25S
11XE1090XG25W 10XM202XG15S 10XM2001XG15S
11XE2001XG15S 10XM2013XG15S 10XM2013XG15SI4.0
11XE2013XG15S 10XM2020XG15S 11XE2020XG15S
10XM2020XG15S 10XM2003XG15S 10XM2003XG15S
10XM2007XG15W 11XE2007XG15W 10XM2007XG15S
10XM40.1XG08S 10XM40.6XG08S 10XM4001XG08W
10XM4002XG08S 10XM4003XG08W 10XM4005XG08SK5
10XM4005XG08W 12LM2010XG15S 12LM2020XG15S
12LM2020XG15W 12XM40.6XG08SL
Рабочее давлениедо 300 бар (латунь) или до 350 бар (нерж. сталь)
Потеря давления0,02...0,3 бар
Температура среды измерения, °Cдо 100°C, опционально до 160°C
Точность10% от максимального значения
Пределы измерения0,02...30 л/мин, разделено на 8 исполнений
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеНе требуется
Рабочее положениеЛюбое
ОсобенностиСтрелочный индикатор
Процесс-подключениеРезьба дюймовая 1/2"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571

RMU-A RMU-B

RMU-A
RMU-B

RMU-A и RMU-B - поплавковый ротаметр (реле расхода) для жидкостей в цельнометаллическом корпусе. Универсальная ориентация и высокая надежность. Низкая чувствительность к загрязнениям и бесступенчатая регулировка точки переключения оператором. Высокое сопротивление давлению и резьбовое соединение, специальная резьба по запросу.

RMU-A11 RMU-A11 RMU-B02
RMU-B12 RMU-B18

WBM-65

WBM-65

WBM-65 - поплавковый ротаметр (реле расхода) для жидкостей в цельнометаллическом корпусе с фланцевым присоединением. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

Рабочее давлениедо 16 бар
Потеря давления0,3 бар
Температура среды измерения, °Cдо 100°C, опционально до 160°C
Точность10% от максимального значения
Пределы измерения6...23 л/мин
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеНе требуется
Рабочее положениеЛюбое
Процесс-подключениеФланец
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571

WBMC

WBMC

WBMC - поплавковый ротаметр (реле расхода) для жидкостей в цельнометаллическом корпусе. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

Рабочее давлениедо 300 бар (нерж. сталь)
Потеря давления0,2 бар
Температура среды измерения, °Cдо 100°C, опционально до 160°C
Точность10% от максимального значения
Пределы измерения8...22 л/мин
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеВыполняется при монтаже прибора, отличном от вертикального
Рабочее положениеЛюбое
Процесс-подключениеРезьба дюймовая 2"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571

2100215023002340

2100
2150
2300
2340

Мониторы расхода 2100, 2150, 2300 и 2340 работают по принципу поплавкового измерения. Простая установка, малые размеры, низкий перепад давления, разнообразные опции - регулируемые концевые выключатели, контроллер RCA и RCD (регулирование постоянного расхода с помощью перепада давления). Указанные диапазоны измерения / переключения действительны для воды плотностью 1,00 кг/дм3, вертикальной установки устройства и направления потока снизу вверх. Магнит внутри поплавка активирует бистабильный герконовый контакт внутри корпуса переключателя из ПВХ. Пожалуйста, при заказе укажите нормально разомкнутый (NOC) или переключающий (COC).


60016002

6001
6002

Мониторы расхода 6001 и 6002 работают по принципу поплавкового измерения. Особенности: Простая установка, Минимальная потеря давления, Хорошая химическая стойкость, Бесступенчатая регулировка точки переключения оператором, Доступна EX-версия в соответствии с директивой ATEX, Боросиликатное стекло, Пластиковый защитный экран, Расход непосредственно считывается на шкале, Резьбовое соединение (6001) или фланцевое соединение (6002). Опции: Регулируемые концевые выключатели, аналоговый преобразователь.


SC-250SC-250HSC-250V

SC-250
SC-250H
SC-250V

Приборы типа SC-250 являются расходомерами с переменной площадью. Особенности: Высокая надежность, Шкала с обозначением продукта предоставляется бесплатно, Доступна EX-версия в соответствии с директивой ATEX, Низкий перепад давления, Фланцевое соединение, специальное технологическое соединение по запросу. Опции: Регулируемые контакты концевого выключателя, Аналоговый преобразователь, Демпфирующий механизм, Полностью гигиеническое исполнение.


M-21

M-21

M-21 ротаметр для жидкостей (0,007 - 17 л/мин) и газообразных сред (0,2 - 500 Нл/мин) работают по принципу поплавкового измерения. Клапан для регулирования расхода доступен в качестве опции.

M21004 M21006 M21010
M21016 M21025 M21040
M21060 M21100 M21160
M21250 M21400 M21630
M21M01

WY-15WY-25

WY-15
WY-25

WY расходомер и индикатор для жидкостей работает по принципу поплавкового измерения. Диапазоны измерения / переключения действительны для воды плотностью 1,00 кг/дм³, вертикальной установки прибора и направления потока снизу вверх. Рабочая плотность для воды при 20 °C и давлении 1,013 бар (абсолютное значение): 1,00 кг/дм³. По запросу доступны специальные шкалы для отклоняющихся сред, различных условий эксплуатации и положений установки (только для устройств, которые могут быть установлены в любом положении). Указанные значения переключателей являются точками отключения, т.е. значения переключателей по уменьшению расхода. Другие диапазоны измерения/переключения доступны по запросу.

09XM0025XG15O 09XM0040XG15O 09XM0080XG15O
09XM0100XG15O 09XM0120XG15O 09XM0150XG15O
09XM0200XG15O 09XM0250XG15O 09XM0025XG15W
09XM0040XG15W 09XM0080XG15W 09XM0100XG15W
09XM0120XG15W 09XM0150XG15W 09XM0200XG15W
09XM0250XG15W 09XM0025XG15S 09XM0040XG15S
09XM0080XG15S 09XM0100XG15S 09XM0120XG15S
09XM0150XG15S 09XM0200XG15S 09XM0250XG15S
09XM0010XG25O 09XM0015XG25O 09XM0025XG25O
09XM0040XG25O 09XM0050XG25O 09XM0080XG25O
09XM0100XG25O 09XM0010XG25W 09XM0015XG25W
09XM0025XG25W 09XM0040XG25W 09XM0050XG25W
09XM0080XG25W 09XM0100XG25W 09XM0010XG25S
09XM0015XG25S 09XM0025XG25S 09XM0040XG25S
09XM0050XG25S 09XM0080XG25S 09XM0100XG25S
09XE0025XG15O 09XE0040XG15O 09XE0080XG15O
09XE0100XG15O 09XE0120XG15O 09XE0150XG15O
09XE0200XG15O 09XE0250XG15O 09XE0025XG15W
09XE0040XG15W 09XE0080XG15W 09XE0100XG15W
09XE0120XG15W 09XE0150XG15W 09XE0200XG15W
09XE0250XG15W 09XE0025XG15S 09XE0040XG15S
09XE0080XG15S 09XE0100XG15S 09XE0120XG15S
09XE0150XG15S 09XE0200XG15S 09XE0250XG15S
09XE0010XG25O 09XE0015XG25O 09XE0025XG25O
09XE0040XG25O 09XE0050XG25O 09XE0080XG25O
09XE0100XG25O 09XE0010XG25W 09XE0015XG25W
09XE0025XG25W 09XE0040XG25W 09XE0050XG25W
09XE0080XG25W 09XE0100XG25W 09XE0010XG25S
09XE0015XG25S 09XE0025XG25S 09XE0040XG25S
09XE0050XG25S 09XE0080XG25S 09XM0100XG25S

KM-165, KM-185, KM-200, KM-335, KM-350

KM-165, KM-185, KM-200, KM-335, KM-350

Расходомеры из пластика для жидкостей и газов работают по принципу поплавкового измерения. Широкий диапазон измерения. Материалы в соответствии с применением. Дополнительный аналоговый выход.

KM-165-15 KM-165-25 KM-165-50
KM-165-100 - KM-185-80
KM-185-150 KM-185-200 -
KM-200-150 KM-200-300 KM-200-500
KM-200-1000 - KM-335-500
KM-335-1000 KM-335-1500 KM-335-2000
KM-335-2500 KM-335-3000 KM-335-6000
KM-335-10000 KM-335-15000 KM-335-20000
KM-335-30000 KM-335-60000 -
KM-350-500 KM-350-1000 KM-350-1500
KM-350-2000 KM-350-2500 KM-350-3000
KM-350-6000 KM-350-10000 KM-350-15000
KM-350-20000 KM-350-30000 KM-350-60000
