Поплавковые ротаметры (реле расхода) для вязких жидкостей и масел

Опросный лист

Meister

Немецкая компания Meister Strömungstechnik разрабатывает, производит и поставляет по всему миру системы контроля и измерения потока/расхода жидкостей и газов для применения в промышленных условиях. Ассортимент продукции включает в себя устройства, охватывающие широкий спектр жидких и газообразных веществ. Компания также предлагает индивидуальные проектные решения.

Хотите узнать цену? [x]
Вставьте заказной номер:

DKG-1

DKG-1

DKG-1 - поплавковый ротаметр (реле расхода) для вязких жидкостей с контрольно-измерительной шкалой на смотровом стекле. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

DKG-1 DKG-1/1 DKG-1/2
DKG-1/4 DKG-1/8 DKG-1/10
DKG-1/15 DKG-1/24 DKG-1/30
DKG-1/45 DKG-1/60 DKG-1/90
45XM1001XG08S 45XM1001XG08S 45XM1010XG15W
45XM1015XG20S 45XM1015XG20S 45XM1015XG20W
45XM1015XG20W 45XM1015XG20W 46XM1015XG20O
45XM1002XG15W-VSB 47XE1002XG15W 45XM1024XG15W
47XE1024XG20S 45XM1030XG25W 45XM1004XG15W
45XM1004XG20S 47XE1004XG20W 45XM1004XG15W-VSB
47XE1004XG15W 47XE1004XG15WEM 45XM1045XG25W
45XM1008XG15W 45XM1008XG25W 48XE1008XG15O
45XM1008XG20S
Рабочее давлениедо 10 бар
Потеря давления0,02...0,4 бар
Температура среды измерения, °Cдо 120°C, опционально до 160°C
Точность10% от максимального значения
Пределы измерения0,1...90 л/мин, разделено на 11 исполнений
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеВыполняется при монтаже прибора, отличном от вертикального
Рабочее положениеЛюбое
Процесс-подключениеРезьба дюймовая 1/4"...1"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571
Марка смотрового стеклаDuran 50
Пределы вязкости жидкости30...600 мм²/с

DKG-2

DKG-2

DKG-2 - поплавковый ротаметр (реле расхода) для вязких жидкостей с контрольно-измерительной шкалой на смотровом стекле. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

DKG-2 DKG-2 DKG-2/2
DKG-2/3 DKG-2/4 DKG-2/8
45XM20.8XG15S 45XM2002XG15S 45XM2002XG15W
47XE2002XG15S 47XE2002XG15S 47XE2002XG15SK5
48XE2002XG15O 45XM2002XG15S 45XM2002XG15W
46XM2002XG15O 47XE2004XG15SK5 45XM2004XG15W
47XE2008XG15W 45XM2008XG15W 45XM2008XG15W
GLS-DKG-2-008F
Рабочее давлениедо 16 бар
Потеря давления0,02...0,2 бар
Температура среды измерения, °Cдо 120°C, опционально до 160°C
Точность10% от максимального значения
Пределы измерения0,5...8 л/мин, разделено на 11 исполнений
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеВыполняется при монтаже прибора, отличном от вертикального
Рабочее положениеЛюбое
Процесс-подключениеРезьба дюймовая 1/2"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571
Марка смотрового стеклаDuran 50
Пределы вязкости жидкости30...600 мм²/с

DKM-1

DKM-1

DKM-1 - поплавковый ротаметр (реле расхода) для вязких жидкостей с контрольно-измерительной шкалой. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

DKM-1 DKM-1/2 DKM-1/4
DKM-1/8 DKM-1/10 DKM-1/15
DKM-1/24 DKM-1/30 DKM-1/45
DKM-1/60 DKM-1/90 DKM-1/110
50XM1001XG08W 50XM1001XG08W 50XM1010XG15W
50XM1120XG25P 50XM1024XG25P 50XM1024XG25P
50XM1030XG25W 50XM1030XG25W 50XM1030XG25W
50XM1030XG25W 51XE1030XG25S 51XE1045XG25W
50XM1045XG25P 50XM1045XG25W 50XM1060XG25P
50SM1008XG20PKA 50XM1008XG25P 51XE1008XG20SK15
51XE1008XG25P 51XE1008XG25P 51XE1008XG25P
50XM1008XG15W 50SM1008XG20PKA
Рабочее давлениедо 250 бар (латунь) или до 300 бар (нерж. сталь)
Потеря давления0,02...0,4 бар
Температура среды измерения, °Cдо 120°C, опционально до 160°C
Точность10% от максимального значения
Пределы измерения0,5...110 л/мин, разделено на 11 исполнений
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеВыполняется при монтаже прибора, отличном от вертикального
Рабочее положениеЛюбое
Процесс-подключениеРезьба дюймовая 1/4"...1"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571
Пределы вязкости жидкости30...600 мм²/с

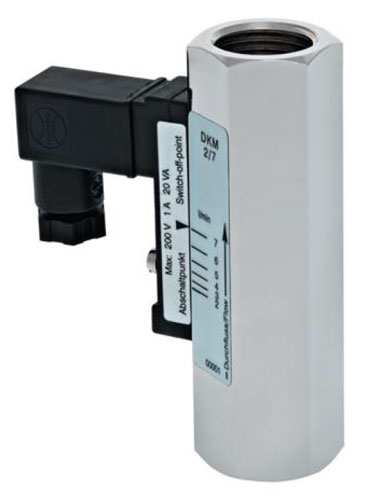

DKM-2

DKM-2

DKM-2 - поплавковый ротаметр (реле расхода) для вязких жидкостей с контрольно-измерительной шкалой. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

DKM-2/2 DKM-2/3 DKM-2/7
50XM2003XG15W 50XM2003XG15S 50XM2007XG15W
960MDKM2-7-009S
Рабочее давлениедо 300 бар (латунь) или до 350 бар (нерж. сталь)
Потеря давления0,02...0,2 бар
Температура среды измерения, °Cдо 120°C, опционально до 160°C
Точность10% от максимального значения
Пределы измерения0,5...7 л/мин, разделено на 3 исполнения
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеВыполняется при монтаже прибора, отличном от вертикального
Рабочее положениеЛюбое
Процесс-подключениеРезьба дюймовая 1/4"...1/2"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571
Пределы вязкости жидкости30...600 мм²/с

DKM/A-1

DKM/A-1

DKM/A-1 - поплавковый ротаметр (реле расхода) для вязких жидкостей со стрелочным индикатором. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

DKM/A-1/2 DKM/A-1/4 DKM/A-1/8
DKM/A-1/10 DKM/A-1/15 DKM/A-1/24
DKM/A-1/30 DKM/A-1/45 DKM/A-1/60
DKM/A-1/90 DKM/A-1/110 52XM1010LG15WA
52XM1010RG15WVA 52XM1010XG15WA 52XM1010XG15WA
52XM1010XG15WA 52XM1010XG25SA 52XM1010XG25WA
52XM1110XG25WA 54XE1110XG25WA 52XM1110XG25WA
54XE1110XG25WA 52XM1110XG25WA 52AM1110XG25SEM10
54XE1110XG25SA 52XM1015XG20SA 52XM1015XG20SA
52XM1015XG25SA 52XM1015XG25SA 52XM1015XG25SK5
52XM1015XG25WA 52XM1002LG08WA 54XE1002XG15SI4.0
52XM1024XG20WA 52XM1024XG20WA 52XM1024XG20WA
52XM1024XG20WA 52XM1024XG25WA 52XM1030XG25WA
52XM1030XG15SA 54XE1004XG15WA 52XM1045XG25WA
52XM1045XG25WA 54XE1045XG25WA 52XM1060XG25SA
52XM1060XG25SA 52XM1060XG25SK5 52XM1060XG25WA
52XM1060XG25WA 52XM1008XG15WA 52XM1008XG15WA
52XM1090XG25SA 52XM1090XG25SA 52XM2002XG15WA
Рабочее давлениедо 250 бар (латунь) или до 300 бар (нерж. сталь)
Потеря давления0,02...0,4 бар
Температура среды измерения, °Cдо 120°C, опционально до 160°C
Точность10% от максимального значения
Пределы измерения0,5...110 л/мин, разделено на 11 исполнений
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеВыполняется при монтаже прибора, отличном от вертикального
Рабочее положениеЛюбое
Процесс-подключениеРезьба дюймовая 1/4"...1"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571
Пределы вязкости жидкости30...600 мм²/с

DKM/A-2

DKM/A-2

DKM/A-2 - поплавковый ротаметр (реле расхода) для вязких жидкостей со стрелочным индикатором. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

DKM/A-2/2 DKM/A-2/3 DKM/A-2/7
52XM1010LG15WA 52XM1010RG15WVA 52XM1010XG15WA
52XM1010XG15WA 52XM1010XG15WA 52XM1010XG25SA
52XM1010XG25WA 52XM1110XG25WA 54XE1110XG25WA
52XM1110XG25WA 54XE1110XG25WA 52XM1110XG25WA
52AM1110XG25SEM10 54XE1110XG25SA 52XM1015XG20SA
52XM1015XG20SA 52XM1015XG25SA 52XM1015XG25SA
52XM1015XG25SK5 52XM1015XG25WA 52XM1002LG08WA
54XE1002XG15SI4.0 52XM1024XG20WA 52XM1024XG20WA
52XM1024XG20WA 52XM1024XG20WA 52XM1024XG25WA
52XM1030XG25WA 52XM1030XG15SA 54XE1004XG15WA
52XM1045XG25WA 52XM1045XG25WA 54XE1045XG25WA
52XM1060XG25SA 52XM1060XG25SA 52XM1060XG25SK5
52XM1060XG25WA 52XM1060XG25WA 52XM1008XG15WA
52XM1008XG15WA 52XM1090XG25SA 52XM1090XG25SA
52XM2002XG15WA
Рабочее давлениедо 300 бар (латунь) или до 350 бар (нерж. сталь)
Потеря давления0,02...0,2 бар
Температура среды измерения, °Cдо 120°C, опционально до 160°C
Точность10% от максимального значения
Пределы измерения0,5...7 л/мин, разделено на 3 исполнения
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеВыполняется при монтаже прибора, отличном от вертикального
Рабочее положениеЛюбое
Процесс-подключениеРезьба дюймовая 1/4"...1/2"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571
Пределы вязкости жидкости30...600 мм²/с

DKME-1

DKME-1

DKME-1 - поплавковый ротаметр (реле расхода) для вязких жидкостей с контрольно-измерительной шкалой. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

DKME-1/20 DKME-1/40 DKME-1/50
DKME-1/60 DKME-1/70 DKME-1/80
80XM1020XG20S 80XM1020XG20W 81XE1020XG20S
80XM1020XG20W 80XM1020XG20W 80XM1020XG20W
80XM1020XG20W 80XM1020XG25SEM 80XM1020XG20S
80XM1020XG15S 81XE1040XG25SEM 80XM1040XG25W
Рабочее давлениедо 250 бар (латунь) или до 300 бар (нерж. сталь)
Потеря давления0,02...0,4 бар
Температура среды измерения, °Cдо 120°C, опционально до 160°C
Точность10% от максимального значения
Пределы измерения1...80 л/мин, разделено на 6 исполнений
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеВыполняется при монтаже прибора, отличном от вертикального
Рабочее положениеЛюбое
Процесс-подключениеРезьба дюймовая 1/2"...1"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571
Пределы вязкости жидкости30...600 мм²/с

DKME/A-1

DKME/A-1

DKME/A-1 - поплавковый ротаметр (реле расхода) для вязких жидкостей со стрелочным индикатором. Прибор имеет заводскую калибровку для потока жидкости, направленного снизу вверх при вертикальном монтаже. Однако прибор располагает подпружиненным поплавком, что позволяет монтировать его в любом пространственном положении, включая горизонтальное или вертикальное с потоком в обратном направлении. В этом случае на месте может понадобиться калибровка для компенсации воздействия веса поплавка.

DKME/A-1/20 DKME/A-1/40 DKME/A-1/50
DKME/A-1/60 DKME/A-1/70 DKME/A-1/80
82AM1020XG20W 82AM1020XG25WKA 82AM1020XG25W
82AM1020XG20W 82AM1020XG25W 82AM1020XG20W
82AM1020XG20W 82AA1040XG25W 82AM1040XG15S
82AM1080XG25S
Рабочее давлениедо 250 бар (латунь) или до 300 бар (нерж. сталь)
Потеря давления0,02...0,4 бар
Температура среды измерения, °Cдо 120°C, опционально до 160°C
Точность10% от максимального значения
Пределы измерения1...80 л/мин, разделено на 6 исполнений
Выходные контактыПереключающие, допускается 250 В, макс. 1,5 А
Степень защитыIP65 со штеккером, опционально IP67
Напряжение питания, Вне требуется
ATEX исполненияИмеются
Установка срабатывания контактовВыполняется на месте посредством отвёртки
Калибровка на местеВыполняется при монтаже прибора, отличном от вертикального
Рабочее положениеЛюбое
ОсобенностиСтрелочный индикатор
Процесс-подключениеРезьба дюймовая 1/2"...1"
МатериалыНикелированная латунь либо нержавеющая сталь 1.4571
Пределы вязкости жидкости30...600 мм²/с

COVOL

COVOL

COVOL - объемный счетчик для вязких жидкостей работает по принципу колеблющегося поршня. За один оборот поршня перемещается и подсчитывается определенный объем. Универсальная ориентация и двунаправленное измерение расхода. Высокая точность и легкая очистка. Используется для вязкости до 120000 мПас, имеется EX-версия в соответствии с директивой ATEX. Фланцевое соединение в соответствии с EN 1092-1 и дополнительное резьбовое соединение.

COVOL DN л/час л/час макс. Имп./л
COVOL-H 10 25 – 250 500 100
COVOL 10 40 – 350 800 100
COVOL 15 150 – 1500 2700 20
COVOL 25 500 – 4500 9000 10
COVOL 40 800 – 8500 15500 4
COVOL 50 1500 – 16000 28000 2
COVOL 80 3000 – 28000 50000 1
COVOL 100 5000 – 60000 104000 0,2
